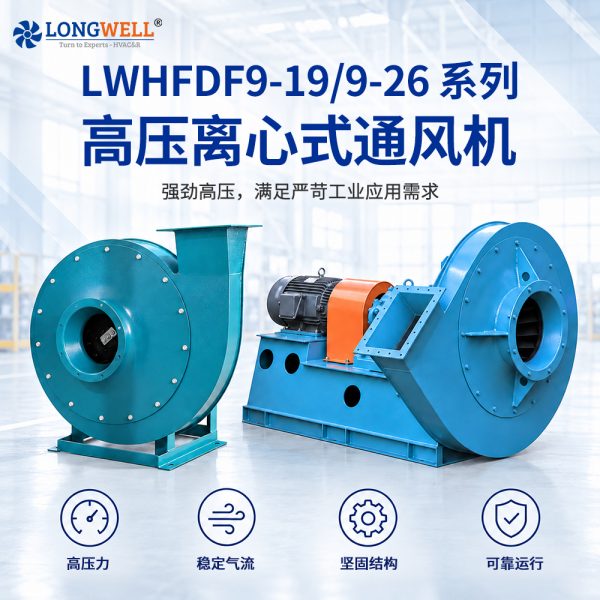

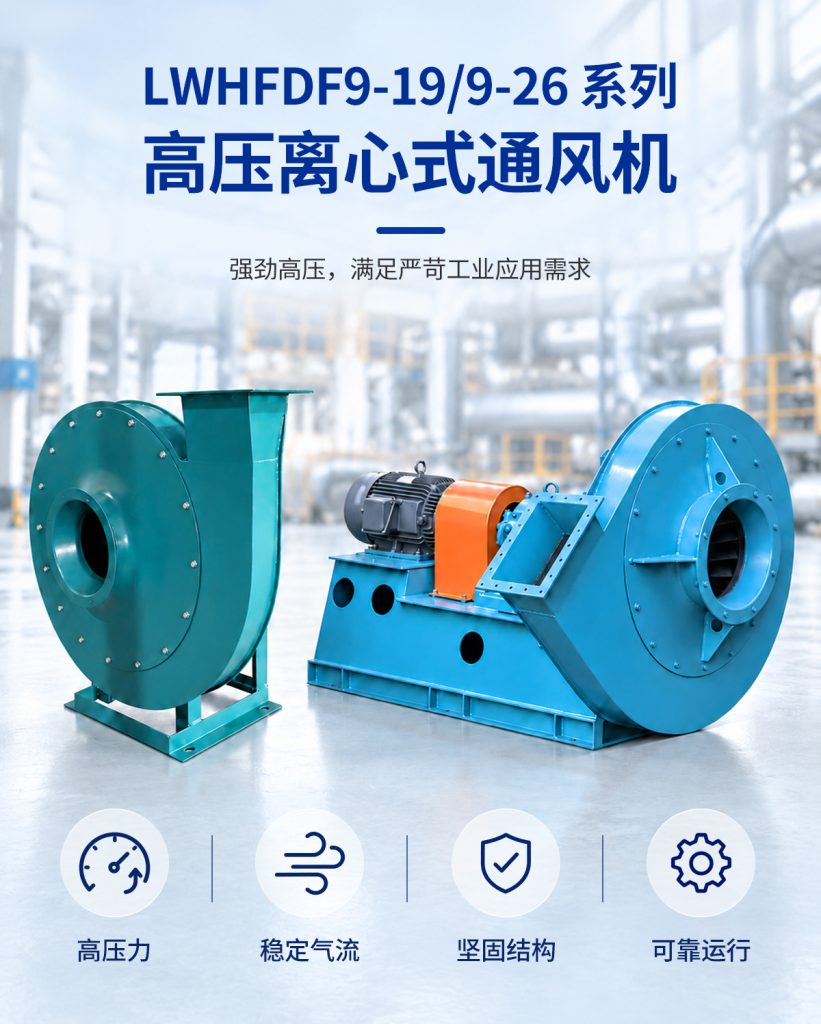

LWHFDF9-19/9-26 系列 高压离心式通风机
整机具备高压力、稳定气流、坚固结构、可靠运行四大核心特性，专门针对高阻力管路工况设计，可克服管道系统阻力，为工业强制通风、气力输送风管系统提供稳定强劲气流。

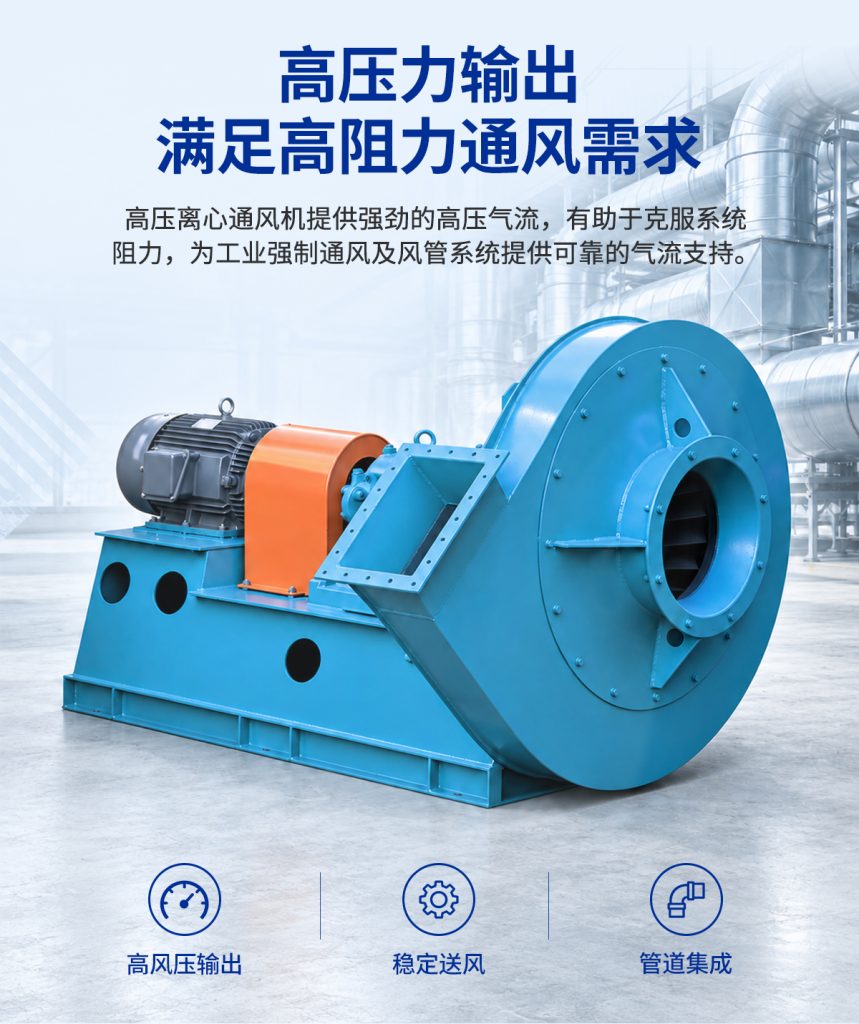

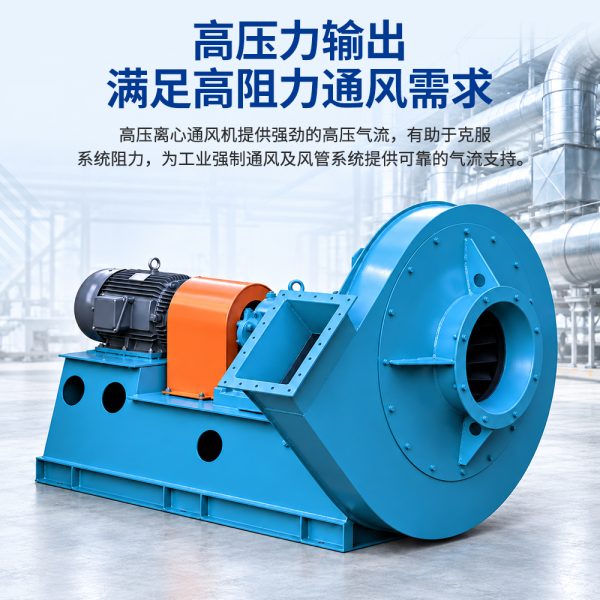

高压力输出，适配高阻力通风
高压离心通风机提供强劲的高压气流，有助于克服系统阻力，为工业强制通风及风管系统提供可靠的气流支持。
✅ 高风压输出 ✅ 稳定送风 ✅ 管道集成

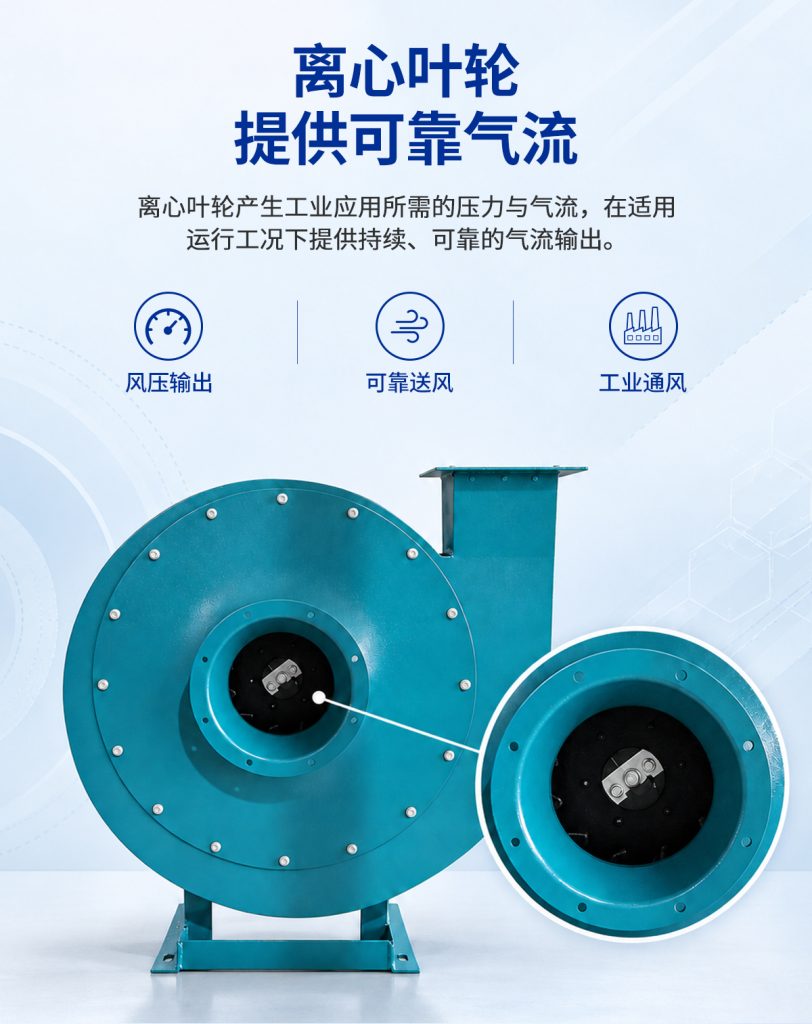

离心叶轮，持续稳定供气
离心叶轮产生工业应用所需的压力与气流，在适用运行工况下提供持续、可靠的气流输出。
✅ 风压输出 ✅ 可靠送风 ✅ 工业通风

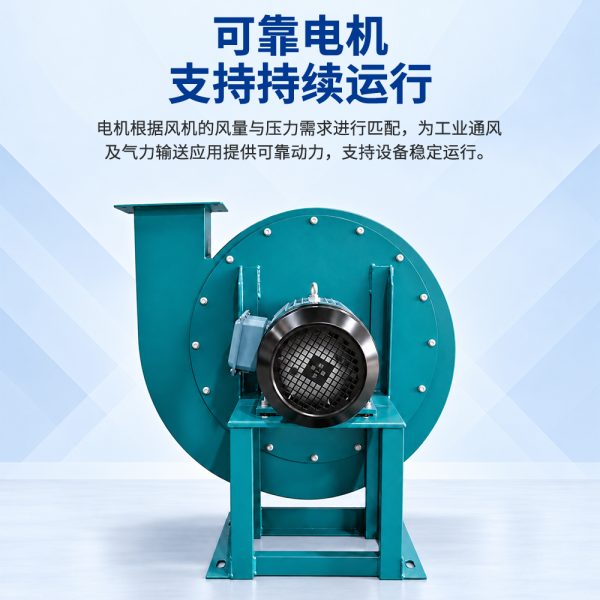

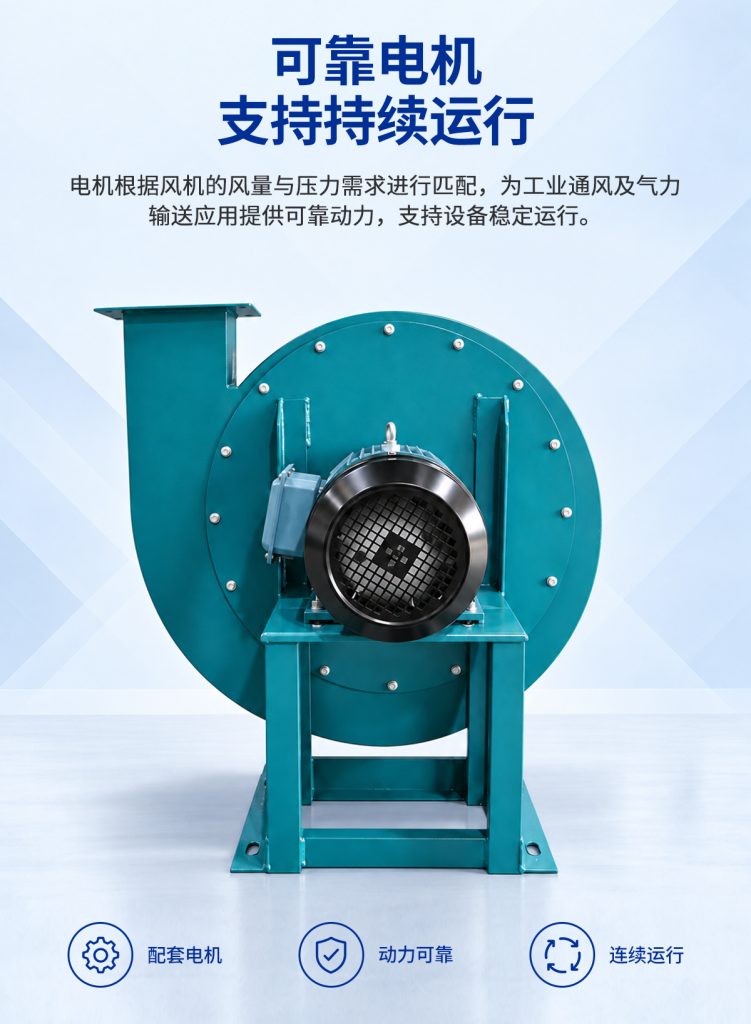

匹配可靠电机，支持 24h 持续运行
电机根据风机的风量与压力需求进行匹配，为工业通风及气力输送应用提供可靠动力，保障设备稳定连续运转。
✅ 配套电机 ✅ 动力可靠 ✅ 连续运行

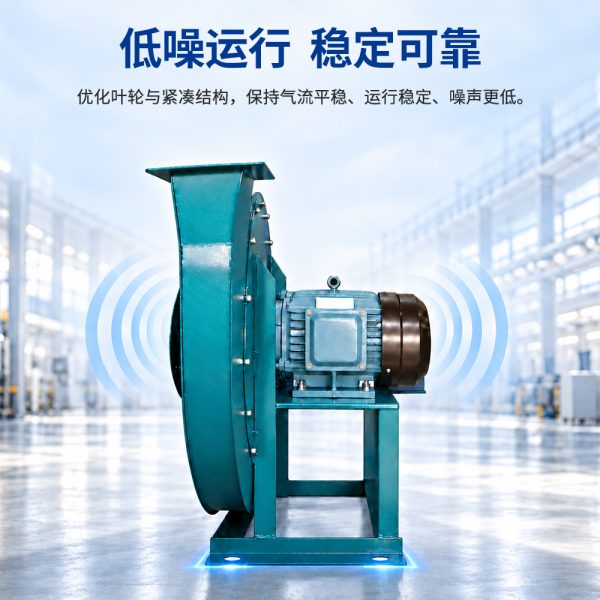

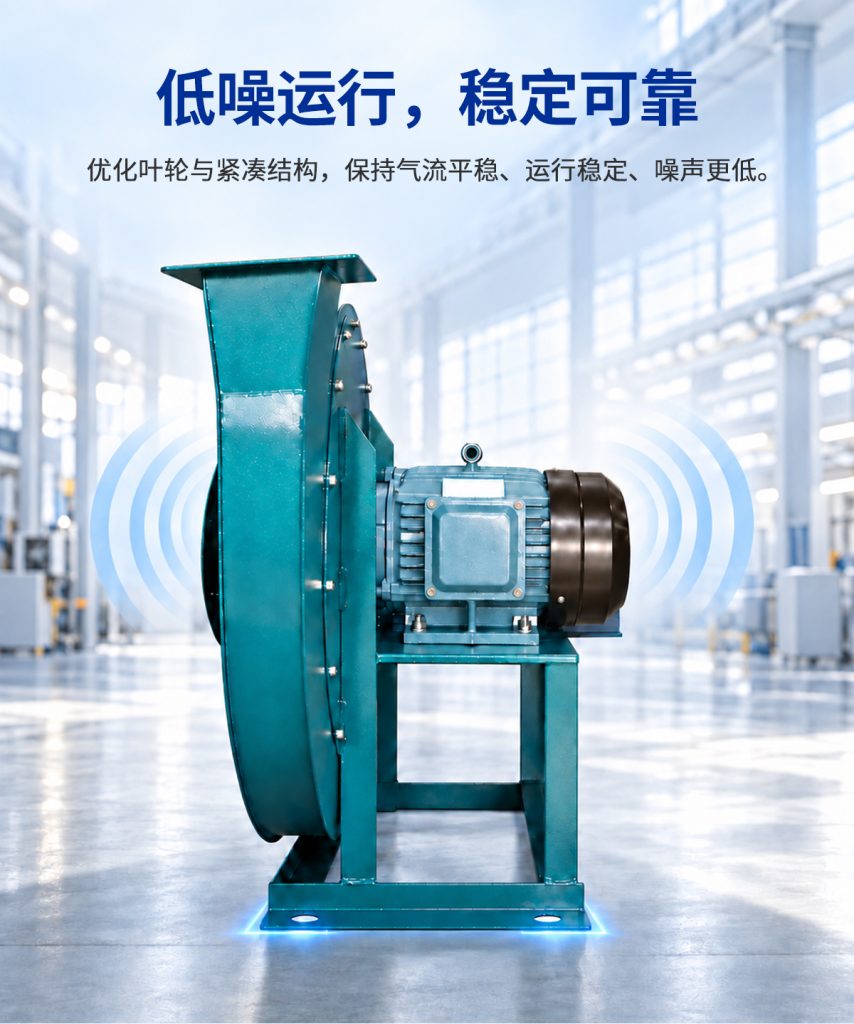

低噪运行，整机稳定可靠
优化叶轮与紧凑结构设计，保持气流平稳，整机运行稳定、噪声更低，改善车间作业环境。

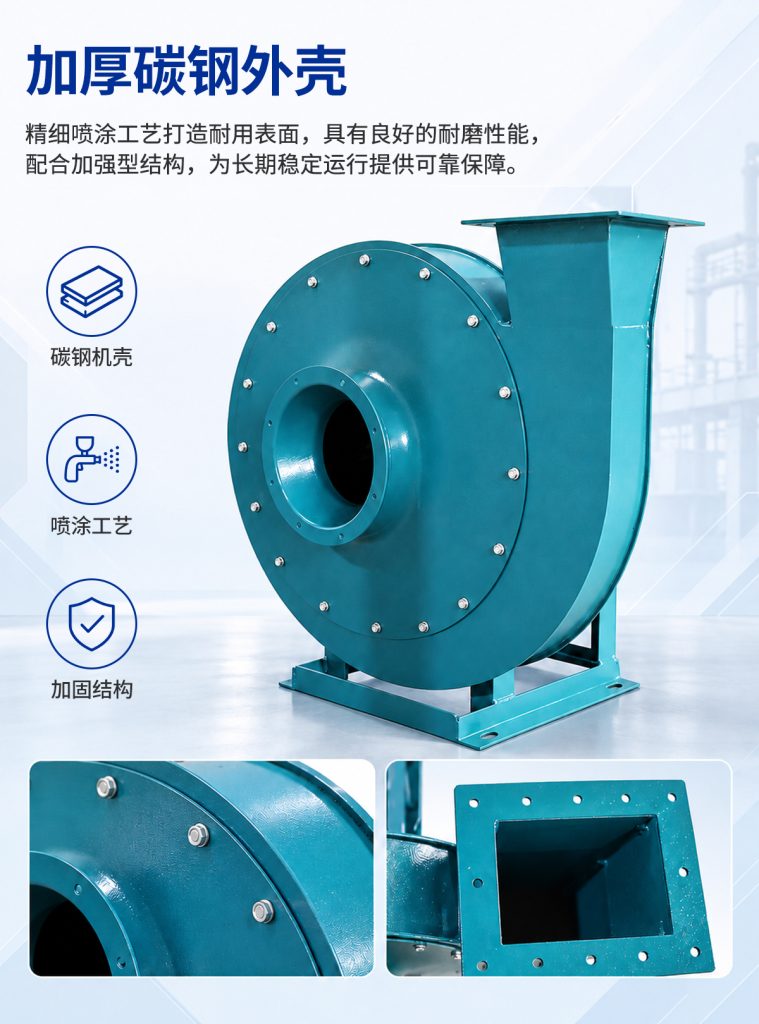

加厚碳钢外壳，经久耐用
加厚碳钢机壳，精细喷涂工艺打造耐用表面，耐磨性能优异，搭配加强型结构，保障设备长期稳定运行。
✅ 碳钢机壳 ✅ 喷涂工艺 ✅ 加固结构

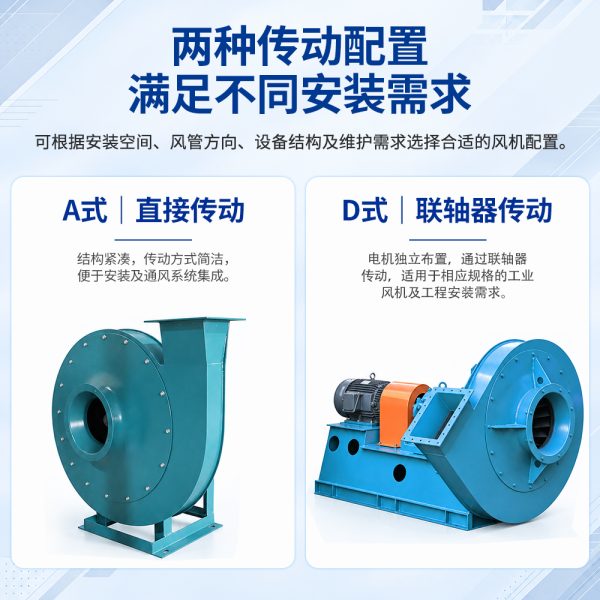

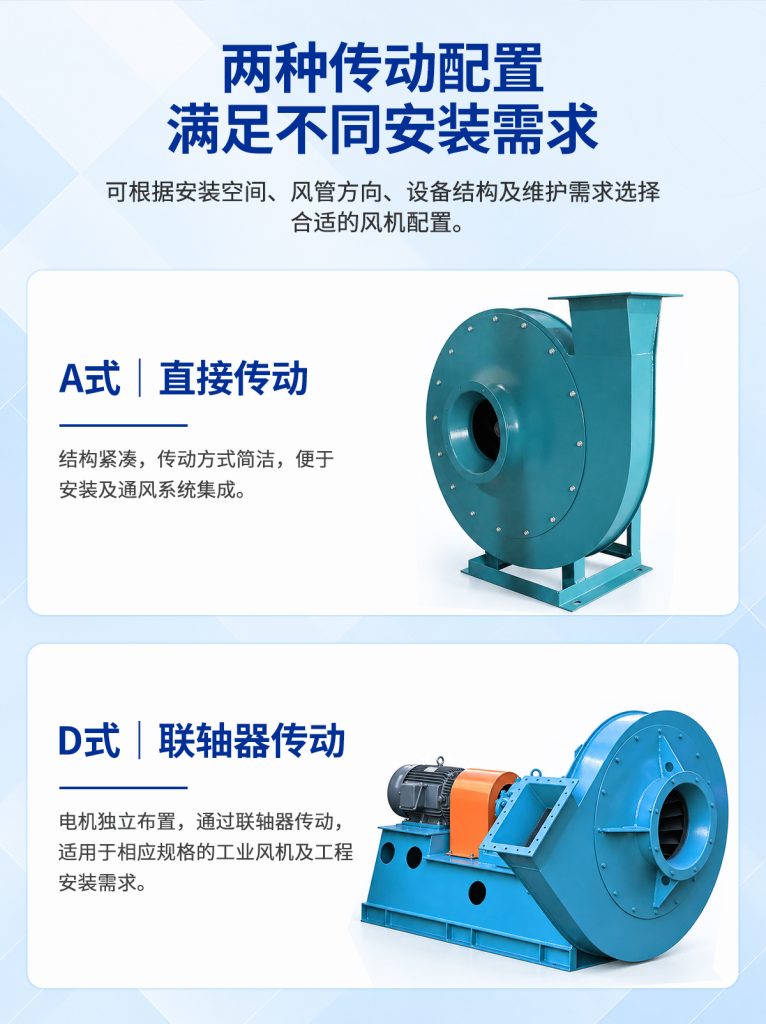

两种传动配置，适配不同安装场景
可根据安装空间、风管方向、设备结构及维护需求自由选择风机配置：
- A 式｜直接传动：结构紧凑，传动简洁，便于安装以及通风系统集成。
- D 式｜联轴器传动：电机独立布置，联轴器传动，适配大规格工业风机与各类工程安装需求。
产品参数表
LWHFDF9-19 Type A 主要参数
| 型号 | 转速 (r/min) | 配用电机 (kw-p) | 流量 (m³/h) | 全压 (Pa) |
|---|---|---|---|---|
| LWHFDF9-19-3.15A-1.1-2P-1-001 | 2900 | 1.1-2 | 410-810 | 2237-2041 |
| LWHFDF9-19-3.55A-2.2-2P-1-001 | 2900 | 2.2-2 | 560-1160 | 2545-2310 |
| LWHFDF9-19-4A-3-2P-1-001 | 2900 | 3.0-2 | 824-1704 | 3584-3253 |
| LWHFDF9-19-4.5A-5.5-2P-1-001 | 2900 | 5.5-2 | 1174-2504 | 4603-4112 |
| LWHFDF9-19-5A-11-2P-1-001 | 2900 | 11-2 | 1610-3488 | 5697-5080 |
| LWHFDF9-19-5.6A-18.5-2P-1-001 | 2900 | 18.5-2 | 2262-4901 | 7182-6400 |
| LWHFDF9-19-6.3A-55-2P-1-001 | 2900 | 30-2 | 3220-6978 | 9149-8148 |
LWHFDF9-19 Type D 主要参数
| 型号 | 转速 (r/min) | 配用电机 (kw-p) | 流量 (m³/h) | 全压 (Pa) |
|---|---|---|---|---|
| LWHFDF9-19-7.1A-55-2P-1-001 | 2900 | 55-2 | 4610-9988 | 11717-10426 |
| LWHFDF9-19-8A-110-2P-1-001 | 2900 | 110-2 | 6594-14287 | 15032-13362 |
| LWHFDF9-19-8A-15-4P-1-002 | 1450 | 15-4 | 3297-7144 | 3620-3231 |
| LWHFDF9-19-9A-22-4P-1-001 | 1450 | 22-4 | 4695-10171 | 4597-4101 |
| LWHFDF9-19-10A-37-4P-1-001 | 1450 | 37-4 | 6440-14051 | 5840-4958 |
| LWHFDF9-19-11.2A-75-4P-1-001 | 1450 | 75-4 | 9407-21713 | 7364-6246 |
| LWHFDF9-19-11.2A-22-6P-1-002 | 960 | 22-6 | 5590-14375 | 3182-2705 |
| LWHFDF9-12.5A-110-4P-1-001 | 1450 | 110-4 | 12577-30186 | 9229-7822 |
| LWHFDF9-12.5A-37-6P-1-002 | 960 | 37-6 | 8327-19985 | 3975-3377 |
| LWHFDF9-19-14A-220-4P-1-001 | 1450 | 220-4 | 17670-42409 | 11668-9878 |
| LWHFDF9-19-14A-75-6P-1-002 | 960 | 75-6 | 11699-28078 | 5004-4249 |
| LWHFDF9-19-16A-410-4P-1-001 | 1450 | 410-4 | 26377-63305 | 15425-13035 |
| LWHFDF9-19-16A-110-6P-1-002 | 960 | 110-6 | 17463-41912 | 6570-5575 |
LWHFDF9-26 Type A 主要参数
| 型号 | 转速 (r/min) | 配用电机 (kw-p) | 流量 (m³/h) | 全压 (Pa) |
|---|---|---|---|---|
| LWHFDF9-26-4A-5.5-2P-1-001 | 2900 | 5.5-2 | 2198-3215 | 3852-3407 |
| LWHFDF9-26-4.5A-11-2P-1-001 | 2900 | 11-2 | 3130-4792 | 4910-4256 |
| LWHFDF9-26-5A-18.5-2P-1-001 | 2900 | 18.5-2 | 4293-6762 | 6035-5180 |
| LWHFDF9-26-5.6A-30-2P-1-001 | 2900 | 30-2 | 6032-9500 | 7616-6527 |
| LWHFDF9-26-6.3A-55-2P-1-001 | 2900 | 55-2 | 8588-13525 | 9698-8310 |
LWHFDF9-26 Type D 主要参数
| 型号 | 转速 (r/min) | 配用电机 (kw-p) | 流量 (m³/h) | 全压 (Pa) |
|---|---|---|---|---|
| LWHFDF9-26-7.1A-110-2P-1-001 | 2900 | 110-2 | 12292-19360 | 12427-10635 |
| LWHFDF9-26-8A-200-2P-1-001 | 2900 | 200-2 | 17584-27696 | 15955-13634 |
| LWHFDF9-26-8A-30-4P-1-002 | 1450 | 30-4 | 8792-13848 | 3834-3294 |
| LWHFDF9-26-9A-45-4P-1-001 | 1450 | 45-4 | 12518-19717 | 4869-4181 |
| LWHFDF9-26-10A-75-4P-1-001 | 1450 | 75-4 | 17172-30052 | 6143-5065 |
| LWHFDF9-26-11.2A-132-4P-1-001 | 1450 | 132-4 | 24126-42221 | 7747-6382 |
| LWHFDF9-26-11.2A-37-6P-1-002 | 960 | 37-6 | 15973-27953 | 3346-2763 |
| LWHFDF9-26-12.5A-250-4P-1-001 | 1450 | 250-4 | 33540-58695 | 9713-7993 |
| LWHFDF9-26-12.5A-75-6P-1-002 | 960 | 75-6 | 22206-38860 | 4179-3450 |
| LWHFDF9-26-14A-410-4P-1-001 | 1450 | 410-4 | 47121-82463 | 12285-10095 |
| LWHFDF9-26-14A-110-6P-1-002 | 960 | 110-6 | 31197-54596 | 5262-4341 |
| LWHFDF9-26-16A-850-4P-1-001 | 1450 | 850-4 | 70339-123090 | 16250-13324 |
| LWHFDF9-26-16A-220-6P-1-002 | 960 | 220-6 | 46569-81496 | 6911-5696 |

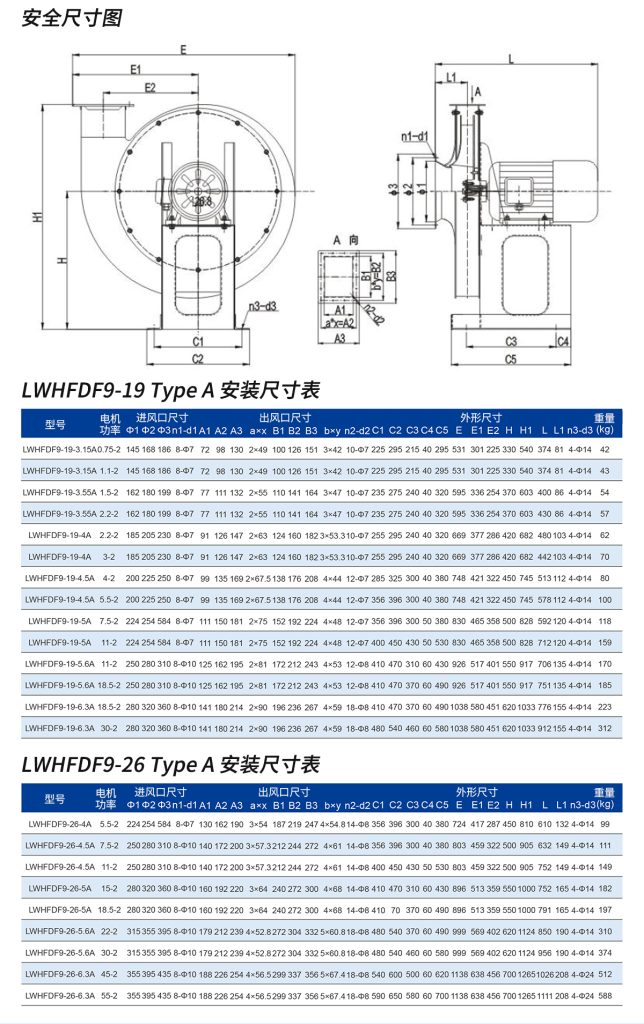

安装尺寸图

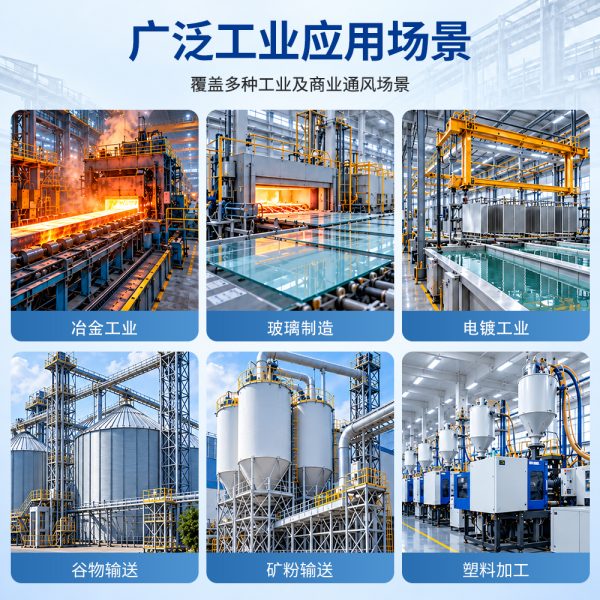

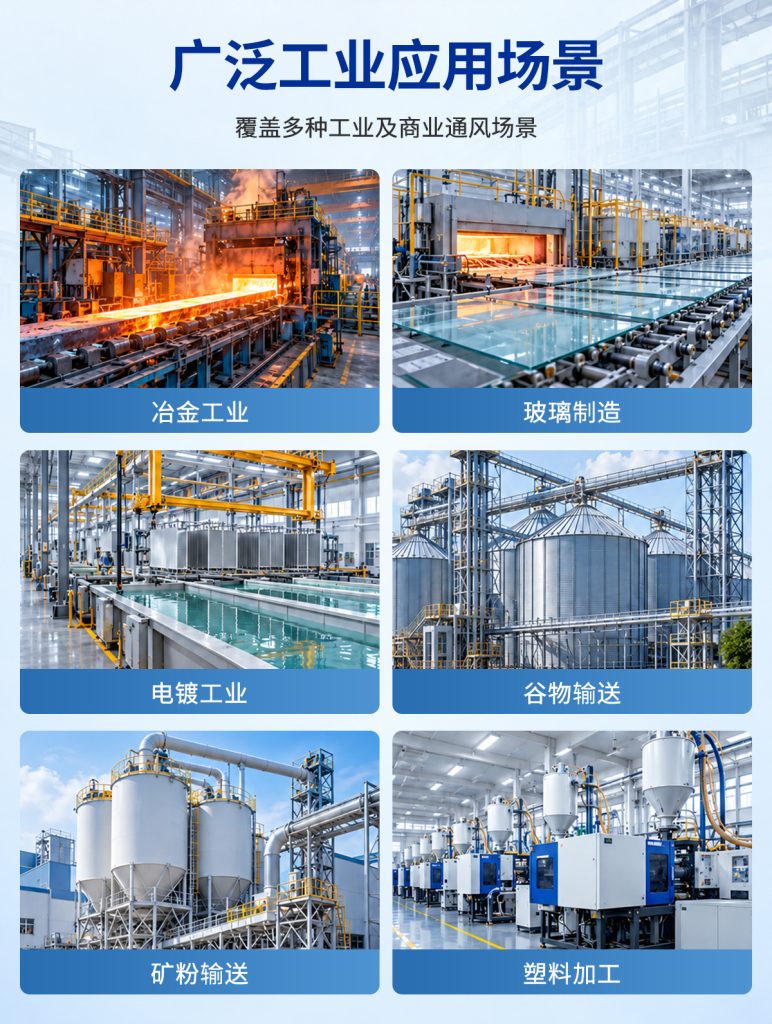

应用场景
这款高压离心通风机广泛用于需要克服高管路阻力的工业工况：
