锂电池时代
储能系统 · 电动汽车 风机平台
从 BESS 集装箱内冷 到 ATEX 应急排风,从 EV 快充散热 到 锂电池工厂通风 — 一套 5 产品 EC 平台覆盖 4 大应用。北美 Top-5 BESS 350 台实战、1.8 秒应急启动、2,200+ 台已部署。
观看应用原理 · 中文版
为什么液冷式电动汽车充电器仍然需要风扇
沿充电机功率模块、冷板和冷却液，一直跟踪热量到达液气散热器的路径。泵驱动液体，穿过散热器的空气则将热量带到周围环境中。
中文旁白及画面字幕 · 92 秒 · 设备与流路均为原理示意。
本片产品适用范围： 本视频解释液冷充电电源柜的空气侧排热。朗伟 EC 后弯离心风机可作为产品系列候选，需按散热器和完整气路工况评估；本片展示的不是电池储能柜。
电池冷却气流为什么必须到达每条通道
在风冷电池模块中，电芯在充放电过程中会释放热量。风扇会吹送冷却空气，但仅凭总风量无法判断每个电芯是否都获得了足够的冷却。
沿工艺流程追踪气流
将进风分配到各电芯之间
进气歧管将空气分配到电池之间的平行间隙中。热量从电池表面传递到流动的空气中，空气最终聚集在出气歧管中。
不同通道会使风量分配不均
歧管内的压力和各间隙的阻力都会影响气流。即使其他分支气流充足，受阻的分支也可能冷却不足。
观察局部热路径
空气必须流经电芯表面。即使大量空气走了更容易通过的旁路，也不能冷却被绕过的区域。局部风量差异可能形成电芯温差。
将气流分配结构与风机配套设计
通道间距、配风总管形状和密封必须与所选风机配合。在预定入口温度和运行工况下验证装载后的模块。此示意图展示气流分布，不用于预测电池安全性。
气流功能
- 在模块空气处理路径中，为将冷却空气分配到各个电池的进气歧管提供空气。
- 当分配管、过滤器和狭窄通道产生较高压力需求时，可评估后向离心风机系列。风机与气流分配几何必须配套选择。
什么因素会改变结果
- 狭窄的电芯间隙与更易通过的旁路，分得的总风量可能不同。
首先从完整的气路开始
提供布局及已有资料，尚不清楚的参数可在确定配置前梳理明确。
让风机匹配这条气路

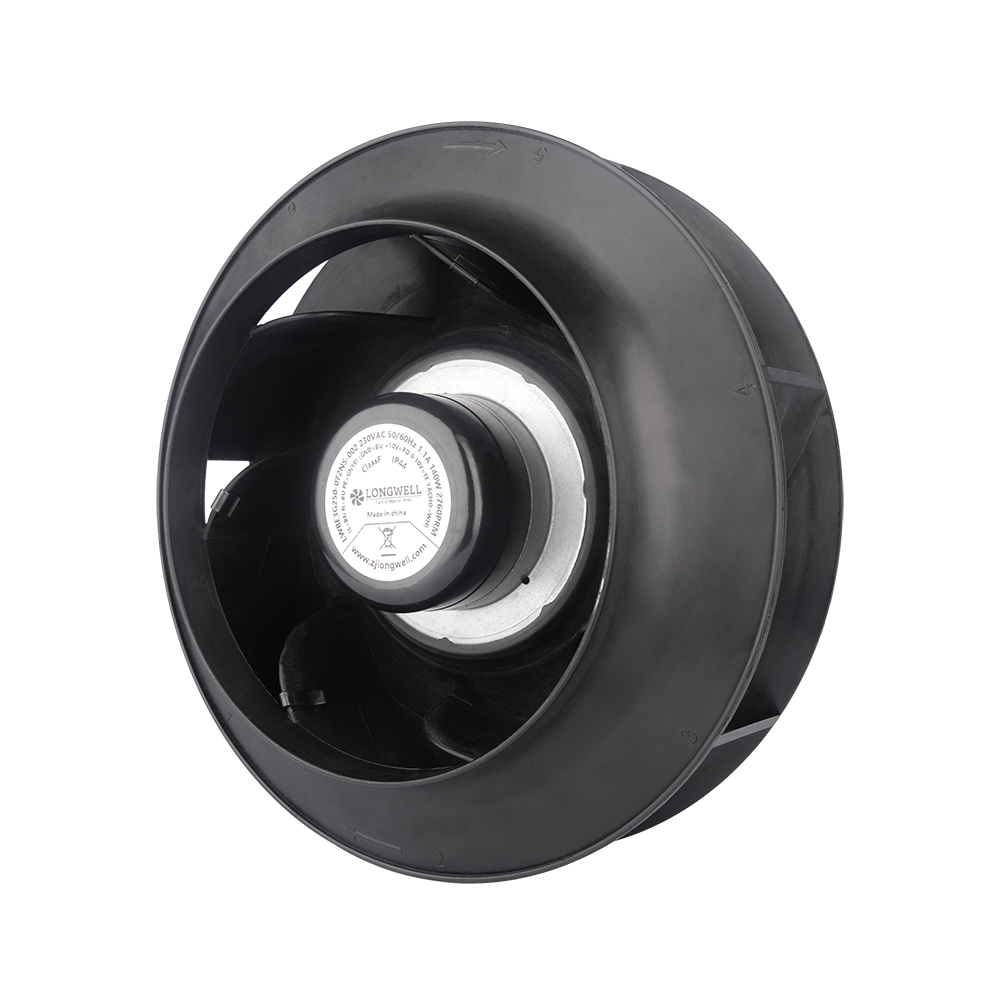

LONGWELL EC 后向离心风机系列可作为此工况的评估方向。当配风总管、过滤器和狭窄通道产生较大压力需求时，可评估后向离心风机系列。风机和配风结构需要一并确定。
安装位置
在模块空气处理路径中，为将冷却空气分配到各个电池的进气歧管提供空气。
为什么考虑这种配置
当分配管、过滤器和狭窄通道产生较高压力需求时，可评估后向离心风机系列。风机与气流分配几何必须配套选择。
请用您的设备检查结果。
讨论一下你们的电池冷却通道
请提供各支路风量、模块热负荷及进风温度，以及配风总管、过滤器和通道阻力。请 LONGWELL 评估合适配置、风机曲线、图纸及控制细节。提供布局图或既有风机型号即可开始讨论。
提供布局图、安装照片或现有型号，即可开始沟通。
BESS 与 EV 为何选 LONGWELL
锂电池正在重塑电力基础设施,而风冷与排风是其安全运行的隐形支柱。客户的隐形痛点不是电芯,而是 ATEX 防爆排风、集装箱热管理、充电桩散热 — 这些「非电池」环节的工程失误,会让整个项目延期或失败。LONGWELL 的切入点不是「供应风扇」,而是提供经实战验证的整套热与排风工程方案。
350 台 REM ATEX EC 现场实战
北美 Top-5 BESS 制造商部署 350 台 ATEX 防爆 EC 风扇。NFPA 855 + 3 秒应急启动 + UL 9540A + 客户 8D 闭环全通过;实测 1.8 秒响应、10 个月零重大故障、获 3 年优先供应协议。
4 应用单一供应商 + 统一 Modbus
BESS 集装箱内冷 + 应急排风 + EV 快充 + 电池工厂 — 4 应用全部从 Longwell 单一渠道获取,EC 平台共享同一 Modbus 寄存器映射。客户 BMS / FSC / 充电桩控制器只需集成一次。
ATEX 90 天 NPI vs 欧洲 12 个月
欧洲供应商 ATEX 定制 NPI 周期 12-24 个月;Longwell 90 天(350 台 BESS 项目已验证)。中国本地 Notified Body(TÜV NORD 上海)缩短认证周期 60-70%。
ATEX-21 + 高温扩展性
锂电池工厂涂布/化成车间属 Zone 21,粉尘 + 电解液气体并存。RDH/AT ATEX-21 II 2D 同时通过粉尘 + 气体测试,提供 II 3GD 组合标记 — 中国少数全 ATEX 覆盖供应商。
“大多数风机供应商都能为储能排风提供纸面报价，但能在 4 周内交付 350 台 ATEX 认证产品的很少。同时还能支持电动汽车充电设备与正极材料车间的更少。LONGWELL 是少数能由同一工程团队支持这三类应用的供应商之一。”
——LONGWELL 储能 / 电动汽车战略简报，2026 年第一季度
致 BESS 与 EV 工程合作伙伴
致 BESS OEM、EPC、储能业主、EV 运营商、锂电池工厂工程团队:
BESS + EV 快充市场 2025-2030 年复合增长率 35-45%。但客户的隐形痛点不是电芯,而是 ATEX 防爆排风 + 集装箱热管理 + 充电桩冷却 — 这些「非电池」环节的工程失误,会让整个项目延期或失败。这就是 LONGWELL 在 BESS / EV 应用工程的市场切入点。
我们不是供应风扇,而是提供经实战验证的整套热与排风工程方案。LWBE3G 后弯离心服务集装箱内冷 + EV 快充液冷散热;LWAE3G 轴流 EC 服务桩内 IGBT + 紧凑 BESS 柜;REM ATEX EC 是 BESS 应急排风旗舰 — 北美 Top-5 制造商 350 台实战;RDH/AT/ADH ATEX-21 覆盖锂电池工厂涂布、化成、模组三类车间。
本 Pack 文件记录我们的方案与合作模式。§1 阐述 4 应用架构与价值;§2 详解 5 个核心产品;§3 把每个产品映射到具体应用;§4 展示 3 个旗舰客户案例(共 2,200+ 台);§5、§6 涵盖 90 天 NPI + 商务条款。
BESS / EV 4 应用架构 + LONGWELL 产品映射
4 个 BESS / EV 应用各有不同的压力、环境、认证、噪声要求。LONGWELL 行业方案为每个应用匹配专门工程化的风扇系列——零妥协,不超配。
BESS 集装箱内冷
集装箱冷却
电池柜循环 + HVAC 集成。低噪声、IP54-65、EN 50604-1 合规。
BESS 应急排风 ATEX
Emergency Exhaust · 旗舰
北美 Top-5 BESS 厂 350 台实战。NFPA 855 + UL 9540A + 3 秒响应。
EV 快充站散热
快充设备冷却
350-600 kW 充电桩内冷 + 液冷散热器风扇。IP65 + EMC Class B。
锂电池工厂车间
电池工厂
涂布 / 化成 / 极片车间 ATEX-21 除尘 + 工厂通风。NMP/DMC 蒸气。
5 产品 BESS / EV 工程架构
REM ATEX EC、LWBE3G、LWAE3G、RDH ATEX、ADH — 5 个产品系列各承担 4 应用中的特定角色。下表为整体映射,后续逐一详解。
| 产品 Product | 应用 App | 工程定位 Engineering Role |
|---|---|---|
| REM ATEX EC ★ 旗舰 | ①+② | BESS 应急排风核心 + 集装箱排风高压选项 — 唯一同时具备 EC + ATEX + 1,500 Pa 的产品 |
| LWBE3G | ①+③ | BESS 集装箱 HVAC + EV 快充液冷散热器后端 — 中静压 EC 离心通用平台 |
| LWAE3G | ③ | EV 充电桩内部 IGBT 散热 + 小型 BESS 柜 — 紧凑低压轴流 EC |
| RDH ATEX | ④ | 锂电池工厂涂布 / 化成车间除尘主机 — 2,200 Pa + II 2D ATEX-21 |
| ADH | ④ | 锂电池工厂车间稀释通风 — 大风量 + 可选 ATEX-G |
★ 旗舰产品:REM ATEX EC · BESS 应急排风
REM ATEX EC 是 LONGWELL 独有的 ECEC 系列,同时具备 (1) 直驱 EC 集成电机,(2) ATEX 防爆认证标配,(3) 1,500 Pa 高压能力 — BESS 应急排风的三个硬性条件。北美 Top-5 BESS 厂 350 台部署(见 §4 案例 1)。
| 工程项 | 规格 |
|---|---|
| 叶轮 Impeller | Backward-curved 后倾叶型, 防静电涂层 + G2.5 动平衡, ATEX 接地连续性 ≤ 100 Ω |
| 电机 Motor | EC 外转子 + ATEX 认证 (WEG/Siemens) + 密封驱动板, 0-10V/PWM/Modbus RTU/BACnet 全协议 |
| 最大静压 | 1,500 Pa · 典型 BESS 应急工况 1,000-1,200 Pa |
| 风量 Airflow | 4,000 - 25,000 m³/h (Ø 355 - 800 mm), 单台覆盖 250 kW BESS 集装箱 |
| ATEX 标记 ★ | II 3D Ex tc IIIB T125°C Zone 22 标配 · 可选 II 3GD 组合 (Zone 22 + Zone 2 热失控气体) |
| 应急响应 | Siemens FailSafe / 干接点触发 → 1.8 秒达 80% 转速 (要求 ≤ 3 秒) → 7.5 秒达额定 (要求 ≤ 10 秒) |
| UL 认证 | UL 507 + UL 1004-1 + 北美 NRTL ATEX 等效 (Class I Div 2 + Class II Div 2) |
| BMS 集成 | Modbus RTU + 干接点应急启动接口 + 故障告警直推工厂安全系统 (Siemens FailSafe / Rockwell GuardLogix 验证) |
| 尺寸范围 | REM 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 (Ø 450 是 BESS 应用主流尺寸) |
REM 性能曲线参考点
| 型号 Model | 风量 Airflow | 静压 Pressure | 功率 Power | 效率 η |
|---|---|---|---|---|
| REM 400 ATEX EC | 6,500 m³/h | 1,000 Pa | 2.8 kW | 72% |
| REM 450 ATEX EC ★ 主流 | 9,200 m³/h | 1,200 Pa | 4.2 kW | 75% |
| REM 500 ATEX EC | 12,500 m³/h | 1,300 Pa | 5.8 kW | 76% |
| REM 560 ATEX EC | 16,800 m³/h | 1,400 Pa | 7.5 kW | 77% |
★ REM 450 是 BESS 应急排风 250-500 kW 集装箱主流尺寸(350 台案例标配)。
LWBE3G · BESS 集装箱内冷 + EV 快充液冷散热
LWBE3G 是 LONGWELL 后弯离心 EC 风机平台,在 BESS / EV 应用承担两个角色:(1) BESS 集装箱 HVAC + 电池柜循环;(2) EV 快充(350-600 kW)液冷散热器后端散热。
| 维度 | BESS 集装箱配置 | EV 快充配置 |
|---|---|---|
| 典型尺寸 | Ø 280 / 310 / 355 mm | Ø 250 / 280 / 310 mm |
| 风量 | 3,000 - 8,000 m³/h | 2,000 - 5,500 m³/h |
| 静压 | 400 - 800 Pa | 600 - 1,000 Pa |
| 外壳防护 | IP54 (集装箱内部) | IP65 (户外充电桩) |
| EMC | Class A 满足 | Class B 必须(避免干扰电网通信) |
| 工况温度 | -30°C 至 +55°C | -40°C 至 +60°C 户外宽温 |
| 噪声 Lp @1m | ≤ 65 dB(A) | ≤ 58 dB(A) (住宅区限制) |
| 控制接口 | Modbus RTU + 0-10V | Modbus RTU＋CAN 总线 |
LWAE3G · EV 充电桩内 IGBT 散热 + 紧凑 BESS 柜
LWAE3G 是轴流 EC 平台 — 紧凑、低压、高风量散热的正确答案。承担两个场景:(1) EV 快充内部 IGBT / 功率模块散热;(2) 小型 BESS 柜(≤ 100 kWh)空间噪声敏感场景。
| 工程项 | 规格 |
|---|---|
| 叶轮形式 | Axial 轴流, 7-9 片复合材料叶片, 经 CFD 优化阻力 + 噪声 |
| 尺寸范围 | Ø 200 / 250 / 280 / 315 / 350 / 400 mm (EV 充电桩 250-315 mm 主流) |
| 风量 | 800 - 6,000 m³/h (尺寸递增) |
| 静压 | 80 - 350 Pa (轴流典型范围) |
| 电机 | EC 外转子, 24V DC / 48V DC 直流供电 (EV 充电桩 DC 母线兼容) + 0-10V/PWM/Modbus/CAN |
| 外壳防护 | IP65 户外标配 · IP67 可选 (沿海高湿) |
| 噪声 | ≤ 55 dB(A) @ 1m · EV 住宅区合规 |
| EMC | EN 55014 B 类＋FCC Part 15B＋CE |
▸ LWAE3G vs LWBE3G 选型逻辑 · 单桩典型组合
选 LWAE3G 当: 静压 ≤ 350 Pa + 紧凑空间(充电桩内部 / 小型 BESS 柜) + 散热风扇直接吹向 IGBT/电池模组
选 LWBE3G 当: 静压 400-1,000 Pa + 风道较长(集装箱长通道 / 液冷散热器后端) + 风量较大
EV 快充桩常见组合: LWAE3G(桩内 IGBT 散热)+ LWBE3G(液冷换热器后端散热)— 单桩 8-12 台 LWAE3G + 2-4 台 LWBE3G
RDH ATEX · 锂电池工厂涂布 / 化成车间除尘主机
RDH ATEX 是重载工业除尘主力机型。锂电池涂布(正/负极)+ 化成车间均属 ATEX Zone 21(粉尘频繁),要求 II 2D Cat. 2。RDH ATEX-21 是中国少数覆盖此严苛级的产品。
| 工程项 | 规格 |
|---|---|
| ATEX 标记 ★ | II 2D Ex tb IIIB T125°C Da Zone 21 — 全球少数同时通过粉尘 + 锂离子电解液气体测试 |
| 最大静压 | 2,200 Pa (典型涂布车间 1,800-2,000 Pa) |
| 风量 | 8,000 - 40,000 m³/h (RDH 400-630) |
| 叶轮 | 后倾 11 叶片 + 防静电环氧涂层 + G1.0 工业级动平衡 + 全焊接钢板结构 |
| 电机 | WEG ATEX-21 IE4 + 外置 VFD + 绕组 PTC + 轴承 PT100 双重温度监测 |
| 典型应用 | 正极涂布除尘 / 负极石墨涂布除尘 / 化成车间排风 / 电解液车间通风 |
| 合规 | NFPA 484 (金属粉尘) + NFPA 654 (粉尘控制) + GB 50058 + IECEx |
ADH · 锂电池工厂车间通风
ADH(重载前向多翼皮带传动)承担锂电池工厂大风量车间通风:稀释通风、区域送风、5,000+ m² 工厂大型 RTU 蒸发器侧。标准版与 ATEX-G 版均可。
| 工程项 | 规格 |
|---|---|
| 风量 | 20,000 - 60,000 m³/h (锂电池工厂主流尺寸) |
| 最大静压 | ≤ 1,000 Pa |
| ATEX 选项 | ✓ II 3G ATEX Zone 2 (电解液车间) + II 3D Zone 22 (粉尘配套) |
| 典型用途 | 车间稀释通风 / 工厂送风 / 大型 RTU 蒸发器 / 模组组装车间空气循环 |
锂电池工厂的隐性挑战:涂布车间是 Zone 21 粉尘环境,但化成柜 + 电解液车间释放的 DMC/EMC 蒸气属 Zone 2 气体环境,两者经常并存。Longwell RDH ATEX-GD 与 AT ATEX-GD 同时通过 II 2D + II 3G 测试,客户使用一种风扇即可覆盖混合环境,大幅简化备件管理。
BESS 集装箱内冷与 HVAC 集成参考配置
现代效用级 BESS 集装箱(1-5 MWh)需多套协调风系统:(1) 电池柜内循环平衡电芯温度;(2) 集装箱级 HVAC 调节环境;(3) 常态运行排风。LONGWELL LWBE3G + LWAE3G + REM 平台共同覆盖。
工程关键挑战
| 电芯温差控制 ±2°C | 锂电池循环寿命对温度敏感,温差 > 5°C 容量衰减加速 30%。LWBE3G + 风道设计实现 ±2°C。 |
| IP54 防尘防溅 | 户外 BESS 集装箱内冷风扇需 IP54 防户外灰尘 + 偶尔倒灌雨水。LWBE3G 集装箱版标配。 |
| 宽温启动 -30°C | 北美寒冷地区(Wyoming / Alberta)冬季 -30°C 启动,EC 驱动板需低温启动加热模式。 |
| BMS 同步控制 | 多风扇阵列(单集装箱 12-24 台)需 Modbus 主从同步,避免相位差导致涡流震动。 |
LONGWELL 单集装箱推荐配置
4 个子系统、4 种产品 — 一台集装箱风扇 BOM 由 13-24 台风扇组成,所有 EC 平台共享同一 Modbus 寄存器映射。单一供应商集成 = OEM BMS 一次开发,部署千台集装箱。
| 子系统 | 产品 | 数量与配置 |
|---|---|---|
| 电池柜内循环 | LWBE3G Ø 250-280 | 8-16 台 / 集装箱,Modbus 主从同步 |
| 集装箱 HVAC | LWBE3G Ø 310-355 | 2-4 台 / 集装箱,送回风循环 |
| 日常排风 | LWAE3G Ø 280-315 | 2 台 / 集装箱,常态低速运行 |
| 应急 ATEX | REM ATEX EC Ø 450 | 1-2 台 / 集装箱,FailSafe 触发 |
EV 快充站 350-600 kW · 两种散热架构
快充 350-600 kW/桩产生 15-40 kW 废热,远超被动散热能力。现代快充使用强制风冷或液冷,均需工程化风系统。LONGWELL 覆盖两种架构。
| 架构 | 强制风冷 Forced Air | 液冷 Liquid-Cooled |
|---|---|---|
| 典型功率 | ≤ 350 kW | 350-600 kW |
| 散热部件 | IGBT + 变压器 + 电感 | IGBT + 充电枪 + 液冷回路 |
| Longwell 内部散热 | LWAE3G Ø 280 × 8-12 台 | LWAE3G Ø 250 × 6-8 台 |
| Longwell 散热器风扇 | LWBE3G Ø 280 × 2-4 台 | LWBE3G Ø 310 × 4-6 台 |
| 总噪声 Lp @ 1m | ≤ 60 dB(A) | ≤ 58 dB(A) (住宅区 + 5G 无干扰) |
锂电池工厂 3 工艺段配置
| 工艺段 | 工艺特点 | 推荐配置 |
|---|---|---|
| 正极 / 负极涂布 | 金属粉尘 (Ni/Co/Mn/石墨) + Zone 21 频繁粉尘 + NMP 蒸气 | RDH ATEX-21 II 2D 除尘主机 (1,800-2,200 Pa) + AT ATEX-21 中间增压 |
| 化成车间 | DMC/EMC 蒸气 + 偶发 HF + Zone 2 气体环境 | AT ATEX-G II 3G 排风 + ADH ATEX-G 车间稀释 + 316L 不锈钢叶轮 (耐 HF) |
| 极片 / 模组组装 | 标准洁净车间 + 局部偶发粉尘 + 一般空气循环 | LWBE3G + AT 标准版 + ADH 车间通风 (无 ATEX 一般工业级) |
BESS / EV 认证矩阵 + 检测报告库
LONGWELL BESS / EV 产品配套全球部署所需的法规框架。下表显示本行业包 5 个核心产品的认证覆盖。金色高亮为 BESS 项目客户审计权重最高的认证。
产品认证清单 · Product Certification Inventory
| 认证 | 标准 | 覆盖产品 |
|---|---|---|
| CE | 欧盟机械 / EMC / LVD | 5 个产品全覆盖 |
| ATEX ★ | ATEX 2014/34/EU，21/22 区＋2 区 | REM · RDH · AT · ADH ATEX |
| IECEx | IECEx Scheme 全球互认 ATEX | ATEX 同覆盖产品 |
| UL 9540A ★ | BESS 热失控大规模火灾测试 | REM ATEX EC 通过(350 台案例) |
| UL 507 + UL 1004-1 | 北美电气安全 (风扇 + 电机) | REM · LWBE3G · LWAE3G EV 北美版 |
| NFPA 855 + NFPA 70 ★ | BESS 安装防火 / 爆炸合规 | REM ATEX EC 应急排风合规 |
| EN 50604-1 | EU 二次电池系统安全 | LWBE3G BESS 集装箱版 |
| IEC 62933-5 | 电力储能系统安全要求 | LWBE3G + REM ATEX EC 联合方案 |
| GB/T 36276 + GB 51048 | 中国储能锂电池 + 电站设计 | 5 个产品全覆盖 |
| EMC B 类 | EN 55014-1/-2 + FCC Part 15B | LWBE3G EV + LWAE3G EV (必须) |
| ISO 9001 / 14001 / 45001 | 质量 / 环境 / 职业安全 | ✓ Certified |
BESS / EV 检测报告库 · Test Report Library
T1 = PDF 1 工作日内交付;T2 = 已在指定实验室排程。T1-T2 报告对项目意向客户(NDA / RFP 后)免费提供。350 台 REM ATEX EC BESS 案例完整 ATEX + UL 9540A + 应急响应测试报告作为旗舰参考包统一提供。
| 报告类型 | 标准 | 覆盖产品 | 状态 |
|---|---|---|---|
| ATEX 型式试验 Zone 22 | EN 60079 + IECEx ExTR | REM · RDH · AT · ADH | ✓ T1 已就绪 |
| ATEX Zone 21 (粉尘频繁) | EN 60079-31 IIIC Da | RDH ATEX-21 · AT ATEX-21 | ✓ T1 已就绪 |
| II 3GD 组合 (粉尘+气体) | ATEX 双重认证 | REM ATEX-GD · RDH ATEX-GD | ✓ T1 已就绪 |
| 3 秒应急启动验证 | Longwell 内部 + 客户验收 | REM ATEX EC (BESS) | ✓ T1 已就绪 |
| UL 9540A 子系统通过 | UL 9540A 电芯级＋模组级 | REM ATEX EC | ✓ T1 已就绪 |
| EMC Class B 验证 | EN 55014 + FCC Part 15B | LWBE3G EV + LWAE3G EV | ✓ T1 已就绪 |
| 宽温启动 -40°C | IEC 60068-2-1 低温启动 | LWBE3G EV · LWAE3G EV · REM | ✓ T1 已就绪 |
| IP65 防护等级 | IEC 60529 IP65 完整测试 | LWBE3G EV · LWAE3G EV | ✓ T1 已就绪 |
| HF 耐腐蚀 316L 验证 | ASTM A480 + HF 暴露测试 | AT 316L · RDH 316L (化成车间) | ◐ T2（2026 年第三季度） |
| Modbus + CAN 协议互操作 | Modbus RTU + CAN 2.0B | LWBE3G EV · LWAE3G EV | ✓ T1 已就绪 |
BESS 应急排风热失控合规框架
| 地区 | 核心标准 | 排风核心要求 |
|---|---|---|
| 北美 | NFPA 855 + UL 9540A | 烟气浓度感应触发 + 强制排风 5 ACH |
| 欧盟 | EN 50604-1 + IEC 62933-5 | 可燃气体 (HF / 氟化物) 浓度低于 LEL 25% 强制排出 |
| 中国 | GB/T 36276 + GB 51048 | 热失控触发后强制排风至烟气浓度回落安全阈值 |
| 国际 | IEC 60079 + ATEX 2014/34/EU | 热失控气体 + 锂粉尘 = II 3GD 组合标记 |
3 旗舰案例:北美 BESS · 韩国电池厂 · 欧洲 EV
三个旗舰案例覆盖 BESS 应急排风、锂电池工厂、EV 快充三大应用,18 个月内交付 2,200+ 台,横跨北美、亚洲、欧洲。
北美 Top-5 BESS 制造商 · 350 台 REM ATEX EC
客户名称签 NDA 后可披露。数据经 LONGWELL PMO 与客户采购及安全部门双方核对。
项目背景 · 2024 Q4
客户是北美 Top-5 BESS 制造商,在德州 + 内华达州建设大型锂电池工厂,2025 规划产能 20 GWh。2024 Q3 工厂安全审查指出:电芯涂布车间 + 化成车间未配置足够应急排风,不符合 NFPA 855 + OSHA。客户被给予 6 个月期限完成 ATEX 防爆排风改造,涉及约 350 台高压鼓风机。
客户硬性要求
- ATEX: II 3D Ex tc IIIB T125°C Zone 22 全合规 + Notified Body 编号
- 应急响应: ≤ 3 秒应急启动;0 → 额定转速 ≤ 10 秒
- BMS 集成: Modbus RTU + 干接点应急启动,与 Siemens FailSafe 联锁
- 交付: 首批 80 台 4 周内;余 270 台 4 个月内分批
- UL: UL 507 + UL 1004-1 + 北美 NRTL ATEX 等效认证
LONGWELL 方案与项目结果
| 指标 | 客户要求 | 实测达成 |
|---|---|---|
| ATEX 认证完整性 | II 3D Cat. 3 全合规 | 350 台全部通过 |
| 应急启动响应 | ≤ 3 秒 | 1.8 秒 (实测) |
| 0 → 额定转速 | ≤ 10 秒 | 7.5 秒 (实测) |
| 首批 80 台交付 | 4 周内 | 3.5 周提前完成 |
| 现场质量异常 (10 个月) | ≤ 1% | 无重大事故 |
| 2025 全年订单 | — | 追加 350 台 (REM 500 / 560) |
| 框架协议 | — | 2025-2027 三年优先供应 |
韩国 Top-3 锂电池制造商 · 涂布 + 化成 220 台
客户名称签 NDA 后可披露。2024-2025 在韩国两家工厂执行。
项目背景
客户 2024 投资建设新一代 21700 圆柱电池 + 大圆柱 4680 电池产线,总产能 35 GWh / 年。新工厂涂布车间 + 化成车间需配置全套 ATEX-21 防爆通风系统。韩国客户特殊要求:产品需通过 韩国 KCs(Korea Certification, 类似 ATEX 当地认证)等效合规 + 韩国本地化技术文档。
LONGWELL 方案
- 涂布车间: RDH 500 ATEX-21 II 2D × 24 台 (除尘主机) + AT 18-18 ATEX-21 × 36 台 (中间增压)
- 化成车间: AT ATEX-G II 3G × 48 台 + ADH ATEX-G × 28 台 + 316L 不锈钢叶轮 (耐 HF)
- 极片 / 模组: LWBE3G × 56 台 + AT × 28 台 (一般工业级)
- 本地化: 100% Korean nameplate + 技术文档 + Modbus 寄存器表 + KCs 等效认证
项目结果
| 总台数 | 220 台 (涂布 60 + 化成 76 + 极片模组 84) |
| 交付周期 | 7 个月完成(客户要求 9 个月)— 提前 2 个月 |
| ATEX-21 + ATEX-G 通过 | 220 台全部第三方 ATEX 验收通过 |
| 成本节省 vs 韩国本地供应商 | 32% 设备成本 + 5 个月交付优势 |
| 后续合作 | 2026-2028 第二期 + 第三期工厂框架协议 |
欧洲 Top-3 快充站运营商 · 120 站 1,680 台
客户名称签 NDA 后可披露。2024-2025 在德 / 荷 / 法 三国执行。
项目背景
客户 2024 启动 120 站 350 kW + 600 kW 快充站建设计划。痛点:原方案使用 Ebmpapst 风扇,但 600 kW 站发现夜间噪声超过 55 dB 住宅区限值 + 北部寒冷地区 -30°C 启动失败 + EMC 干扰 5G 通信。需重新选型 + 6 个月内完成 120 站部署。
LONGWELL 方案
- 桩内 IGBT 散热: LWAE3G Ø 280 EV 版 × 10 台 / 桩 (低噪 EC + DC 母线 + EMC Class B)
- 液冷散热器后端: LWBE3G Ø 310 EV 版 × 4 台 / 桩 (IP65 + 宽温 -40°C + Class B + ≤ 58 dB)
- 本地化集成: Modbus + CAN 双协议 + 充电桩控制器 (ABB / Siemens) 零修改兼容
项目结果
| 总台数 | 1,680 台 (120 站 × 14 台风扇 / 桩) |
| 交付周期 | 4.5 个月完成(要求 6 个月)— 提前 1.5 个月 |
| 夜间噪声实测 | 52 dB(A) @ 7m (要求 ≤ 55 dB) |
| -30°C 冷启动通过率 | 100% (Ebmpapst 原方案 < 60%) |
| 成本 vs Ebmpapst 重选型 | 38% 成本下降 + 工期节省 1.5 个月 |
3 案例 BESS / EV 行业地位定调
| 指标 | 案例 1：储能系统 | Case 2 韩国电池厂 | Case 3 欧洲 EV |
|---|---|---|---|
| 应用维度 | ② 应急排风 ATEX | ④ 电池工厂 | ③ EV 快充 |
| 总台数 | 700 台 REM ATEX EC | 220 台 (4 系列) | 1,680 台 (2 系列) |
| 地域 | 北美 (TX + NV) | 韩国 | 德 / 荷 / 法 |
| 旗舰技术差异化 | 3 秒应急启动 | ATEX-21 + KCs | ≤ 58 dB + -40°C |
| 交付提前量 | 3.5 周 vs 4 周 | 提前 2 个月 | 提前 1.5 个月 |
| 成本节省 vs 原方案 | — (新建) | 32% vs 韩国本地 | 相比 ebm-papst 节省 38% 成本 |
| 后续合作 | 3 年框架协议 | 2/3 期工厂框架 | 续签 200 站扩张 |
案例总结: Longwell 在 BESS / EV 的市场地位由三个一致模式定义:(1) 攻克客户隐形痛点(应急响应 / ATEX-21 双重 / 噪声 + EMC),不是单纯比价;(2) 90 天 NPI 而非 12 个月,提前 1-2 个月交付;(3) 首单做对,后续转为多年框架协议。
BESS / EV 专属工程支持
LONGWELL 为 BESS / EV 客户提供 5 产品整合所需的工程工具与资源 — 共享 Modbus 寄存器映射、共享 CAD 接口、单一 CFD 服务入口。
| 工具 | 用途 | 获取方式 |
|---|---|---|
| BESS 应急排风选型计算器 | 输入集装箱容量(kWh)+ 室内自由体积 + 5 ACH 排风要求 → 返回所需 REM ATEX 数量 + 型号 + 风道设计建议 | 免费 Free |
| EV 快充桩散热 CFD 服务 | 客户提供桩内部 3D 模型 → Longwell 完成全工况 CFD + 风扇布局优化 + 噪声预测 + EMC 评估 | 项目意向免费 |
| 锂电池工厂 ATEX 分区评估 | 基于客户工厂工艺 + 介质 + 排风规模,提供 Zone 21 + Zone 2 分区图 + 风扇 ATEX 等级匹配清单 | NDA 后开放 |
| Modbus + CAN 协议手册 | BESS BMS (Siemens FailSafe / Rockwell GuardLogix) + EV ECU (ABB / Siemens) 验证清单 | NDA 后开放 |
| 3D CAD 库 + ATEX 接口 | 5 个产品 STEP/IGES/Parasolid 全尺寸 + ATEX 变体接口 + 集装箱安装基础图 | NDA 后开放 |
| UL 9540A 合规支持 | REM ATEX EC 已通过 UL 9540A cell-level + module 测试,Longwell 提供完整测试报告供客户 BESS 整机 UL 9540A 申请使用 | BESS 客户免费 |
BESS / EV 现场应用工程师服务
BESS / EV 战略客户 Longwell 提供应用工程师驻场服务:北美工程师驻场客户工厂 2-4 周,完成 ATEX 验收 + Modbus 调试 + 客户业主验收;欧洲工程师服务于德 / 荷 / 法 EV 客户;韩国 / 中国 / 东南亚由上海 + 宁波团队覆盖。
90 天定制 NPI + 可靠性体系
若标准配置不能完全匹配你的 BESS / EV 应用,LONGWELL 提供与 350 台 BESS 案例和 120 站 EV 案例相同的结构化 90 天 NPI — vs 欧洲竞争对手 Ebmpapst / Nicotra 12-18 个月标准 NPI。
| 阶段 | 工程动作 | 客户参与 |
|---|---|---|
| S1 · 第 1—14 天 需求确认 | 工况 + ATEX 区域 + BMS/ECU 协议 + 时间窗口 | 提供集装箱体积 / 应急 ACH / ATEX 等级 / BMS 厂商 / 充电桩功率 · 1-2 次会议 |
| S2 · 第 15—45 天 CFD + ATEX 设计 | 整机 CFD + ATEX 合规设计 + 3D 模型 | Longwell 主导;客户接收 CFD 仿真 + 性能预测 + ATEX 合规文档 + 3D + 噪声 + EMC 预测 |
| S3 · 第 46—70 天 样品 + DV | 工程样品 + 客户集成 + DV | 3-5 件样品 + ATEX 型式试验 + UL 9540A 子系统验证 + 客户工厂集成测试 |
| S4 · 第 71—90 天 PV + 量产放行 | DV/PV + ATEX 第三方 + 首单交付 | ATEX Notified Body 第三方验收 (TÜV NORD / SGS) + UL 9540A 整机验证支持 + 量产工艺归档 + 首批订单 |
出厂前 100% 可靠性测试 (BESS / EV 专属)
| 100% 在线性能测试 | 每台:风量 / 静压 / 转速 / 电流 / 电压 / 振动 / 噪声 / EMC 扫描;数据存入 MES 关联序列号 |
| BESS 应急启动 100% | REM ATEX EC 每台 100% 测试 3 秒响应 → 实测 1.8 秒平均;数据列入装箱单交付客户 |
| ATEX 100% 个体认证 | ATEX 版每台独立认证书 + Notified Body 编号;Notified Body 抽检 1% |
| 宽温启动 100% | EV 版 LWBE3G / LWAE3G 每台 -30°C 启动测试 + 60°C 满载测试 |
| L10 加速老化 (批次) | 每批次 5 台 1,500 h + 60°C 加速老化,L10 = 60,000h @ 40°C (BESS 10 年项目周期) |
质保条款 (BESS / EV 强化版)
| 承诺项 | 条款 |
|---|---|
| 标准质保 | BESS / EV 应用 24 个月起;ATEX 版 30 个月 |
| BESS 项目延长质保 | 48-60 个月(匹配 BESS 集装箱 5-10 年质保;前 36 个月零成本) |
| MTBF 承诺 | 60,000 小时 @ 40°C(对应 BESS 10 年 5,000h/yr 工况) |
| 区域备件库 | BESS 项目 ≥ 5% 项目量 + 关键 ATEX 备件 24 月内 100% 兼容性 |
| 8D 现场响应 | 24h 接收 → 5 工作日根因 → 15 工作日纠正 + 紧急工况 48h 工程师到场 |
OEM / EPC 商务条款
交付方式
月滚动 forecast + 30 天 PO + 库存代管(客户区域备件库),保证 30-45 天交期。
价格条款
年度量阶梯定价,500+ 集装箱客户额外 8-12% 优惠。
应用工程师
OEM 客户专属 1-2 名应用工程师,长期对接产品迭代。
延长质保
48-60 个月(匹配 BESS 集装箱 5-10 年质保政策)。
四种合作路径
从本行业方案包到正式合作的 4 种路径,按客户类型对应:BESS OEM / EV 运营商 / 锂电池工厂 EPC / 储能电站业主。
BESS 应急排风快速询价
发送 BESS 集装箱容量(kWh)+ ATEX 区域 + BMS 厂商 → 48 小时内回复 REM ATEX EC 型号 + 数量 + 应急启动验证文档 + 报价。
EV 快充桩 CFD 工程支持
签 NDA → 提供桩内 3D 模型 → Longwell 完成 CFD + 风扇布局 + 噪声 + EMC 评估 → LWAE3G/LWBE3G 配置方案 + 报价。
锂电池工厂 EPC 整厂方案
EPC 总包 / 业主 → 签 NDA → 工厂工艺评审 + ATEX 分区评估 → 涂布 / 化成 / 模组 / 通风整厂风扇 BOM + 框架协议。
GW 级储能电站项目
IPP / 电力公司 / EPC 项目方 → 签 NDA → 长期合作协议 → 锁定型号 / 单价 / 交期 SLA + 应用工程师现场支持。
BESS / EV 销售对接窗口
稳定控温，支持电芯安全。为储能时代而设计。
一个供应商覆盖 BESS / EV 4 大应用 — 集装箱 · 应急排风 ATEX · EV 快充 · 锂电池工厂。锂电池规模化部署的地方,LONGWELL 让它保持冷却与安全。
相关 GEO 资源 · Related GEO Resources储能 / EV 充电 工程师常用的对照与决策工具
LONGWELL 官方产品分类
浏览本站产品系列并直接提交询价
