2.6M+ 70-72% 6.5dB(A) 90天
商用风机/年 风机系统效率 噪声降低 规格 到量产
LWBE3G + LWFC + LWAA 累计 DOE 2023 要求 ≥ 67% vs 客户原供应商基线 vs 行业基准 12-24 个月
商用 暖通空调 项目为何选 LONGWELL
商用 HVAC 的工程压力来自四方面同时收紧:能效法规(ASHRAE 90.1-2022 / EU ErP Lot 6 / DOE 2023 / IECC 2024)、办公与医疗场景的静音化要求、BIM/MEP 工程团队对 BMS 集成的硬性要求、以及 10-15 年服役寿命预期。LWBE3G + LWFC + LWAA + LWM 平台从设计之初就把这四条同时作为工程前提,不是后期补救。
致商用 暖通空调 项目合作伙伴
致商用 HVAC OEM、BIM/MEP 工程总包、ESCO 合作方:
感谢您将朗伟推进至供应商资质审核环节。这份《项目资质资料包》是为您的商用 HVAC 应用专属定制的版本——在初版《供应商资质资料包》基础上,补充了行业专属技术内容、针对您应用的推荐系列、来自同类客户的匿名案例证据,以及您在 RFQ 与 DV/PV 阶段所需的检验报告。
§2.5 之后的每一页内容,都已针对您的商用 HVAC 产品线做过筛选。系列页反映我们实际推荐用于 AHU / RTU / FCU / 蒸发器应用的产品。封底前的应用矩阵将您的产品分类映射到朗伟的产品图谱,便于工程团队一眼判断匹配度。
本资料包共 28 页,涵盖:公司基本面、完整产品组合、4 个与商用 HVAC 强相关的系列页(含完整参数)、品质与合规证据、匿名化客户参考数据、可交付检验报告清单、以及含指示性交期与商务条款的清晰下一步路径。当您准备好讨论具体型号或索取样品时——我的团队可在 48 小时内与贵司工程与采购团队展开通话。
商用 暖通空调 行业前言
全球商用 HVAC 市场年规模超 USD 2000 亿,2030 年前年复合增长率 6-8%。三股驱动力同时发力:数据中心冷却外溢需求、后疫情时代室内空气质量法规、以及能效法规的持续收紧(ASHRAE 90.1-2022、欧盟 ErP Lot 6、IECC 2024)。这些不是渐进调整 — 是商用 HVAC OEM 的工程前提重置。
| OEM 痛点 | 对 OEM 的影响 | LONGWELL 对策 |
|---|---|---|
| 能效法规收紧 | DOE 2023 / ErP Tier 2 / IECC 强制 IE4 + 风机系统效率 ≥ 67% | LWM EC 平台效率 88-92% · 客户实测 70-72% |
| 静音化要求 | 办公 / 医疗 / 教育 ≤ 45 dB(A) @ 1m,FCU 应用甚至 ≤ 35 dB(A) | LWFC FCU 工况 28-35 dB(A) · LWAA 叶尖速度比基线低 30% |
| 楼宇自控集成 | 标配 Modbus RTU / BACnet MS-TP 接口,智能调速与远程诊断 | 全 EC 平台原生支持 Modbus + BACnet,Schneider/JCI/Honeywell 已验证 |
| 10-15 年服役寿命 | L10 轴承寿命 ≥ 60,000h @ 40°C;DV/PV 需提供加速老化数据 | L10 ≥ 60,000h @ 40°C · ≥ 40,000h @ 60°C · 加速老化数据可提供 |
对于 2024 年后启动设计的所有商用 HVAC 新平台,EC 电机不再是「选配」 — 而是「合规前提」。AC 平台已无法在新法规下取得能效合格证。LONGWELL 服务多家北美 Top-5 RTU/AHU OEM、欧洲三家主流 FCU 品牌、亚洲商业建筑机电总包客户。
商用 暖通空调 全球能效法规
风机系统效率(FEI)与电机能效等级(IE4)是当前所有商用 HVAC 能效法规的核心。LONGWELL EC 平台从设计之初便锚定这两项。
主要地区能效法规与目标
| 地区 / 法规 | 核心要求 | 生效 |
|---|---|---|
| 美国 DOE 2023 | 风机系统效率 ≥ 67% · 适用商用 RTU / AHU | 2023-01-01 强制 |
| 美国 ASHRAE 90.1-2022 | FEI(风扇能量指数)≥ 1.00 · 风机功率限制 | 2024 起各州陆续采纳 |
| 美国 IECC 2024 | FEI ≥ 1.00 + 风机马达 IE4 强制 | 2024-2025 各州采纳 |
| 欧盟 ErP 二级 (Lot 6) | 风机最低能效指数 FMEI ≥ 0.50-0.62 · 按风量分级 | 2015 起强制,2022 修订 |
| 欧盟 ErP Lot 11 (Motors) | IE4 电机强制(0.12-1000 kW 范围) | 2023-07 起逐步覆盖 |
| 中国 GB 21455 | 多联式空调能效 APF ≥ 4.5 · 一级能效 | 2020 修订执行 |
应用噪声基准与 LONGWELL 实测
| 应用 | 典型场景噪声目标 | LONGWELL 实测 | 系列 |
|---|---|---|---|
| 办公 AHU | ≤ 45 dB(A) @ 1m | 38-45 dB(A) | LWBE3G EC |
| 医疗 / 教育 FCU | ≤ 35 dB(A) @ 1m | 28-35 dB(A) | LWFC EC |
| 屋顶 RTU(室外) | ≤ 65 dB(A) @ 1m | 48-58 dB(A) | LWBE3G EC |
| 蒸发器 / 冷凝器 | ≤ 60 dB(A) @ 1m | 32-58 dB(A) | LWAA EC(叶尖速度 -30%) |
LONGWELL 已为多个北美 RTU / AHU OEM 与欧洲 FCU 品牌提供 EC 风机平台,所有 EC 版本满足 DOE 2023 / ErP Tier 2 / IECC 2024 同时达成应用级噪声目标。
商用 暖通空调 风机应用四层架构
现代商用 HVAC 系统并不是单一设备类型 — 是四类风机应用同时存在。每类风机的气动需求、静压区间、噪声目标、安装形态均不同。LONGWELL 工程化产品覆盖全部四层,且 EC 版本统一由 LWM 电机平台驱动。
AHU / 空气处理机组
LWBE3G 后弯离心 EC,3G 仿生叶型,效率 88-92%。
RTU / 屋顶式机组
LWBE3G 后弯离心 EC,IP55 室外配置 + UL/ETL 北美强制。
FCU / 风机盘管
LWFC 前弯离心 EC,蜗壳几何 2024 重设计。
蒸发器 / 冷凝器
LWAA 轴流 EC,铝合金 + 复合材料混合叶片。
产品选型 · LWBE3G + LWFC + LWAA + LWM
四个系列的精确选型参数,匹配商用 HVAC 应用、能效法规与噪声目标。所有 EC 版本统一搭载 LWM 电机平台。
L1 / L2 · AHU & RTU 选型 — LWBE3G 后弯离心
3G 代仿生叶型,相比传统后弯设计静效率提升 5-8 个百分点。全 12 个尺寸覆盖 190-710 mm,EC 版本满足 DOE 2023 / ErP Tier 2 / IE4。
| AHU/RTU 容量 | 推荐尺寸 | 风量 | 静压 | EC 效率 |
|---|---|---|---|---|
| 5,000 m³/h (小型 AHU / 3-5 ton RTU) | LWBE3G-355 | 3,500-7,000 m³/h | 400-800 Pa | 88% |
| 10,000 m³/h (中型 AHU / 7-10 ton RTU) | LWBE3G-450 | 7,500-13,000 m³/h | 500-1,000 Pa | 90% |
| 18,000 m³/h (大型 AHU / 15-20 ton RTU) | LWBE3G-560 | 14,000-22,000 m³/h | 600-1,200 Pa | 91% |
| 30,000 m³/h (超大型 AHU / 25 ton RTU) | LWBE3G-710 | 22,000-30,000 m³/h | 800-1,800 Pa | 92% |
▸ 已验证 BMS / BAS 兼容性
| Schneider EcoStruxure | ✓ 已验证 | Modbus RTU + BACnet MS-TP 双协议 |
| Johnson Controls Metasys | ✓ 已验证 | BACnet MS-TP 兼容 |
| Honeywell Enterprise BMS | ✓ 已验证 | Modbus RTU 兼容 |
| Siemens Desigo CC | ✓ 已验证 | BACnet/IP gateway 兼容 |
| Trane Tracer SC+ | ✓ 已验证 | 北美 RTU OEM 整机集成 |
L3 · FCU 选型 — LWFC 前弯离心
2024 蜗壳几何重设计,工作点总效率 65-72%(行业典型 55-60%)。FCU 工况静音可至 28-35 dB(A),适合医疗 / 教育 / 高端办公。
| FCU 容量 | 推荐尺寸 | 风量 | 静压 | 噪声 @ 工作点 |
|---|---|---|---|---|
| 2 排 | LWFC-146 DI | 200-500 m³/h | 30-80 Pa | 28-32 dB(A) |
| 3 排 | LWFC-180 DI | 400-800 m³/h | 50-120 Pa | 30-35 dB(A) |
| 4 排 | LWFC-225 DI | 700-1,400 m³/h | 80-180 Pa | 33-40 dB(A) |
| 大型 FCU / 小 AHU | LWFC-280 DI | 1,200-2,000 m³/h | 120-200 Pa | 38-45 dB(A) |
L4 · 蒸发器 / 冷凝器选型 — LWAA 轴流
铝合金 + 复合材料混合叶片,叶尖速度比行业基线低 30%。IP54 标配,IP55/66/68 可定制。13 个尺寸覆盖 200-1000 mm。
| 应用 | 推荐尺寸 | 风量 | 静压 | 结构形式 |
|---|---|---|---|---|
| 小型蒸发器 / 风冷柜机 | LWAA-400 | 1,500-4,200 m³/h | 50-150 Pa | 安装环 |
| 中型冷凝器 / 热泵 | LWAA-500 | 4,000-8,500 m³/h | 80-200 Pa | 安装环/板 |
| 大型冷凝器 / 风冷冷水机 | LWAA-630 | 7,500-13,000 m³/h | 100-300 Pa | 立方体外壳 |
| 干冷器 / 工业通风 | LWAA-800/910 | 12,000-22,000 m³/h | 150-400 Pa | 立方体外壳 · IP66 |
底层电机平台
LWM 是 LWBE3G / LWFC / LWAA 三大系列 EC 版本的统一底层电机平台 — 外转子无刷直流 + 内置驱动,朗伟自研自产。
| 规格项 | 参数 | 规格项 | 参数 |
|---|---|---|---|
| 功率范围 | 30 W - 2,200 W(配对 4,400 W) | 效率等级 | IE4+ · 88-92% |
| 供电电压 | 100-277 VAC(1ph) / 200-480 VAC(3ph) | L10 寿命 | ≥ 60,000h @ 40°C · ≥ 40,000h @ 60°C |
| 控制接口 | 0-10V · PWM 1-20kHz · Modbus RTU · BACnet MS-TP | 工作温度 | -40°C 至 +80°C · 冷启动 -30°C |
| EMC 等级 | EN 55014-1/2 Class B · FCC Part 15 Class B | 保护功能 | 过流 / 过温 / 堵转 / 缺相 / 母线过压 / 掉电恢复 |
典型 10 ton 商用 RTU 朗伟配置
北美 Top-3 RTU OEM 已落地的 10 ton 屋顶机组 BOM — 单台 RTU 含送风离心 + 室外轴流冷凝双侧风机,均搭载 LWM EC 电机。同一供应商、同一商务团队、同一备件库。相比 AC 方案,单台 RTU 全生命周期(15 年)节省终端用户电费 USD 2,800+。
基准:10 ton RTU,2,500 h/年制冷运行,$0.13/kWh 商业电价,EC vs AC 平均省电 35%。
| 层 | 型号 | 形态 | 数量 | 单台 |
|---|---|---|---|---|
| L1 | LWBE3G-450 EC | 送风离心 Plug | 1 台 / RTU | 1.1 kW |
| L4 | LWAA-630 EC | 冷凝轴流 Cube | 2 台 / RTU | 0.85 kW |
| M | LWM-EC1100 | EC 电机平台 | 统一驱动 | — |
| 单台 RTU 合计 | 3 台风机 | 2.8 kW | ||
商用 HVAC 相关认证矩阵
所有证书由 LONGWELL 持有,可应需提供原件 PDF。金色高亮为商用 HVAC OEM 资质审核权重最高的认证。
| 认证 | 标准 | 覆盖范围 |
|---|---|---|
| CE | 欧盟标志 · 机械 / EMC / LVD | LWBE3G + LWFC + LWAA + LWM 全系列 |
| UL ★ | UL 507 (fan) + UL 705 (axial) + UL 1004-1 (motor) | 北美主流尺寸全覆盖 |
| ETL ★ | Intertek 标志 · 美国/加拿大 NRTL | 北美 RTU/AHU 主流型号 |
| EMC Class B | EN 55014-1 / EN 55014-2 Class B | 全 EC 平台 |
| FCC | FCC Part 15 Class B | 全 EC 平台 |
| CCC | 中国强制性产品认证 | 中国市场销售型号 |
| RoHS / REACH | EU 2011/65/EU + (EC) 1907/2006 | 全 LWBE / LWFC / LWAA / LWM |
| ErP Tier 2 ★ | 欧盟能源相关产品·第6/11批 | 全 EC 平台 · FMEI ≥ 0.62 |
| DOE 2023 ★ | US DOE 风机系统效率 ≥ 67% | LWBE3G + LWAA EC 全合规 |
| AMCA 210 | AMCA 210-16性能标准 | 朗伟风洞实测 + T3 等效证据 |
| ISO 9001 / 14001 / 45001 | 质量 + 环境 + 安全管理体系 | 已认证 |
| BSCI | 社会责任审核 | 已审计 |
商用 暖通空调 检验报告库
T1 = PDF 1 工作日内交付;T2 = 已在指定实验室排程并确认交付日期;T3 = 等效证据(同系列同等参数 + 工程差异说明)。T1-T3 服务对项目意向客户免费。
| 系列 | 报告类型 | 覆盖型号 | 签发实验室 | 状态 |
|---|---|---|---|---|
| LWBE3G | UL 507 全部覆盖 | 355/400/450/500/560/630 mm | UL (美国伊利诺伊州诺斯布鲁克) | T1就绪 |
| LWBE3G | EN 60335-1 / EN 60335-2-80 | 全部 12 sizes | TÜV SÜD (德国) | T1就绪 |
| LWBE3G | EMC: EN 55014-1/2 | EC 版本全覆盖 | 天祥集团 (广州) | T1就绪 |
| LWBE3G | AMCA 210 性能测试 | 400/500/630 mm | LONGWELL Wind Tunnel | T3当量 |
| LWFC | UL 507 / ETL | 146/180/225/280 mm | UL · 天祥集团 | T1就绪 |
| LWFC | EN 60335 + EMC | 10 sizes 全覆盖 | TÜV Rheinland | T1就绪 |

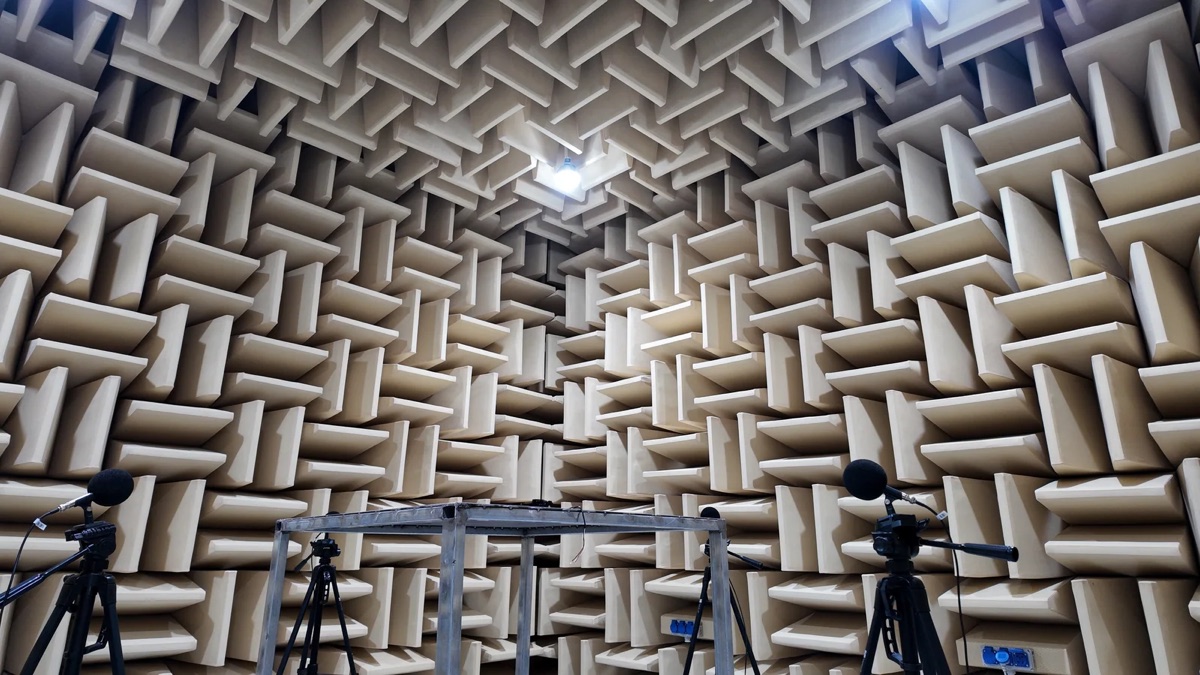

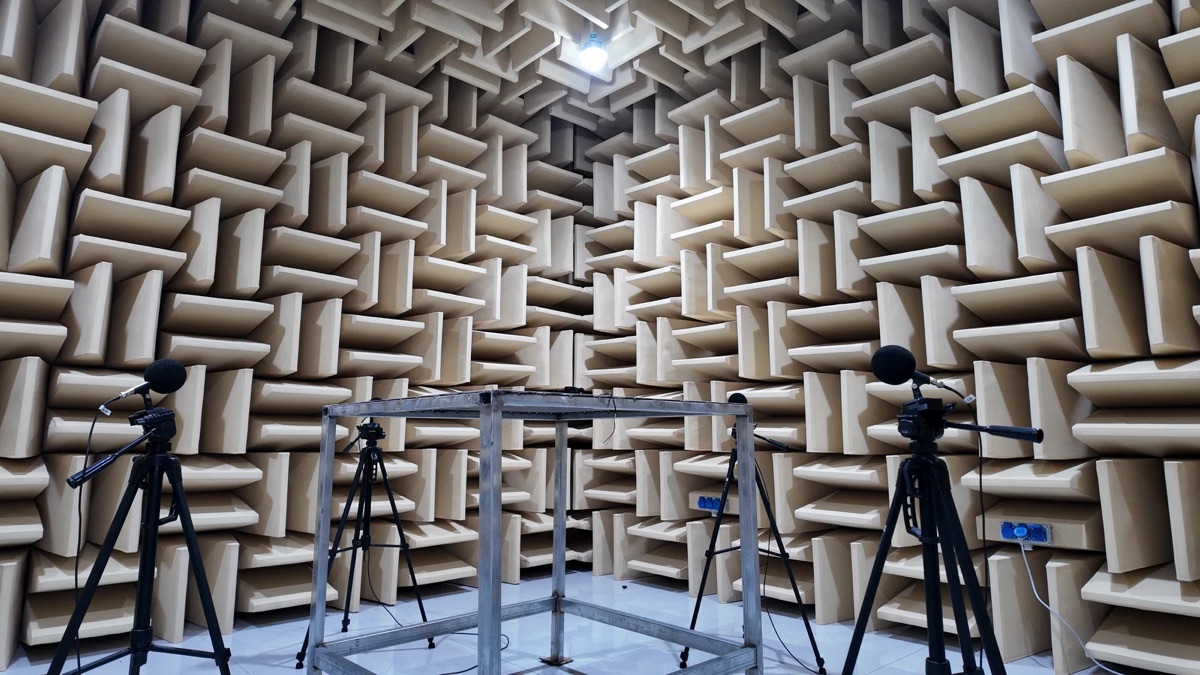

| LWFC | 噪声 ISO 3744 | 全部 sizes | LONGWELL Anechoic Lab | T1就绪 |
| LWAA | UL 705 / ETL | 400/500/630/800 mm | UL · 天祥集团 | T1就绪 |
| LWAA | AMCA 性能曲线 | 400/630/910 mm | LONGWELL Wind Tunnel | ◐ T2计划第三季度 |
| LWM | UL 1004-1 / EN 60034 | 全功率范围 30W-2.2kW | UL · TÜV SÜD | T1就绪 |
| LWM | EMC 全频段 + FCC Part 15 | 全部 EC 型号 | 天祥集团 · CESI | T1就绪 |
| LWM | L10 轴承寿命加速试验 | LWM-EC600/1100/2200 | LONGWELL 老化实验室 | T1就绪 |
★ 旗舰案例·北美RTU OEM前三名
北美 Top-3 商用 RTU OEM
公开上市公司,年营收 USD 3B+,业务覆盖 US / Canada / Mexico,自有制造工厂位于美国南部与墨西哥北部。产品应用 3-25 ton 商业 RTU、热泵、屋顶式空气处理机组。客户名签订单独 NDA 后可披露。数据经 LONGWELL PMO 与客户采购双方核对。
项目背景与压力 · 2023 Q1
DOE 2023 强制法规生效 — 2023-01-01 美国 DOE 商用 RTU 风机系统效率 ≥ 67% 强制执行,客户原供应商无法在节点前交付合规 EC 风机方案。
紧急寻找替代供应商 — 客户硬性要求:6 个尺寸 RTU 平台全覆盖、风机系统效率 ≥ 67%、噪声相比原方案降低 ≥ 5 dB(A)、完整 UL+ETL 认证 + DV/PV 通过、量产交付不晚于 2023 Q3。
行业开发周期失控 — 同类竞争对手报 12-18 个月开发周期,客户产品发布窗口将彻底错过,影响 2023 销售季。
LONGWELL 90 天 NPI 时间表
| 时间窗 | 里程碑 | 动作 |
|---|---|---|
| 2023-02 | Spec Lock | 客户工程团队访问 Longwell HQ,6 个尺寸 spec 评审 + 风险评估签字 |
| 2023-03 | CFD + 设计 | 6 个 RTU 平台 CFD + 仿生叶型 + 定制蜗壳安装接口 |
| 2023-04 | 工程样品 | 6 个尺寸样品交付,客户工厂 DV 启动 |
| 2023-06 | DV/PV 通过 | 6 个尺寸 DV/PV 全部 first-attempt 通过,零返工 |
| 2023-08 | 量产放行 | 量产工艺归档,早于 Q3 截止 1 个月,首批量产订单下达 |
技术与商务结果
| 指标 | 客户要求 | 实测达成 |
|---|---|---|
| 风机系统效率 | ≥ 67%(DOE 2023) | 70-72% |
| 噪声降低(vs 原供应商) | ≥ 5 dB(A) | 6.5 dB(A) |
| DV/PV 通过率 | ≥ 95% | 100% first-attempt |
| 认证交付 | UL + ETL 6 sizes | 100% 同步交付 |
| 量产交付节点 | 2023 Q3 | 2023-08(提前 1 个月) |
| 年度量产量 | — | 50,000+ units/year,稳定 30 个月 |
| 现场质量异常 | — | Zero major incidents · 轴承 FPM ≤ 80 |
| 框架协议 | — | 2026 Q1 续签 3 年 |
商用 暖通空调 专属工程支持
LONGWELL 为商用 HVAC OEM 与 BIM/MEP 工程团队提供 LWBE3G + LWFC + LWAA + LWM 集成所需的工具与资源,含应用专属选型表、CFD 服务、BIM 族库、参考 BOM。
| 工具 | 用途 | 获取方式 |
|---|---|---|
| LONGWELLBUS 选型软件 | 输入 AHU / RTU / FCU / 蒸发冷凝工作点,返回 2-3 个匹配方案 + 完整 P-Q-η 曲线 + 噪声预测 + 能耗对比 | 免费下载 |
| 整机 CFD 仿真服务 | 客户上传 AHU/RTU 几何 → 仿真出风道阻抗 / 风机匹配点 / 噪声预测 / 风量均匀性 | 项目意向免费 |
| 3D CAD + BIM 族库 | LWBE3G + LWFC + LWAA 全 STEP/IGES/Parasolid + Revit RFA 族文件 | NDA 后开放 |
| BMS 寄存器映射库 | Modbus RTU + BACnet MS-TP 完整寄存器 + 施耐德/JCI/霍尼韦尔/西门子/特灵 配置范例 | NDA 后开放 |
| 能效合规计算器 | Excel 工具:输入 RTU/AHU 容量 + 当前 AC 配置 → 计算 EC 替换后 DOE/ErP 合规裕度 + 电费节省 + 投资回收期 | 免费 |
| FCU 静音设计指南 | 办公 / 医疗 / 教育 FCU 静音工程指南 · 12 套已验证参考设计 | 项目意向索取 |
现场应用工程师服务
针对战略商用 HVAC 客户,1-4 周客户工厂常驻 — 完成 AHU/RTU/FCU 首批整机集成调试 + DV/PV 见证 + 量产工艺转化。欧洲 / 北美 / 中东三地办公室均可派出本地工程师 — 北美 Top-3 RTU OEM 案例中,朗伟工程师 30 天内访问客户工厂 3 次。
商用 暖通空调 客户 90 天 NPI 流程
若标准配置不能完全匹配你的 AHU / RTU / FCU 平台,LONGWELL 提供与北美 Top-3 RTU OEM 旗舰案例相同的 90 天 NPI 周期 — 结构化、可预期、已验证。
| 阶段 | 工程动作 | 客户参与 |
|---|---|---|
| S1 · 第1-14天 规格锁 | 应用工况参数 + BMS 集成需求 + 认证矩阵 + 时间窗口 | 提供 AHU/RTU/FCU 工作点 + 法规等级 + 时间窗口 · 1-2 次电话会议 |
| S2 · 第15-45天 设计 | 整机 CFD + 仿生叶型 + 3D 结构 + 通信寄存器映射 | LONGWELL 主导;客户接收 CFD 仿真 / 3D / BMS 接口文档 · 1 次技术评审 |
| S3 · 第46-70天 原型 | 3-5 件工程样品 + 客户工厂集成调试 + DV | 3-5 件样品;Longwell 应用工程师可驻场支持 DV;BMS 集成调试 |
| S4 · 第71-90天 发布 | DV/PV 完成 + 量产工艺归档 + 首单交付 | DV/PV 验证;48h 闭环工程问题;首单 30-200 台量产交付 |
商务条款
NRE 开发费
USD 5,000-20,000(按复杂度),签量产订单后冲抵 50%;一级 客户可议。
样品费
USD 150-600/件(按尺寸),量产订单冲抵 100%;现货标准型号样品免费(限量)。
IP 归属
客户专属设计 IP 客户独占;Longwell 通用平台 IP 归 Longwell。
首单 MOQ
标准型号 50-200 台;首单(新合作)可降至 ~30 台支持内部验证。
交期与可靠性承诺
| 承诺项 | 条款 |
|---|---|
| 现货标准型号 | 1-3 天 · 主流型号常备库存 |
| 标准型号订做 | 15-30 天 · 50-200 台 MOQ |
| 定制型号(NPI 后) | 30-45 天 |
| 标准质保 | 12 个月,自客户工厂入库日起算 |
| 延长质保(EC 关键件) | 18-24 个月,框架协议可议 |
| L10 轴承寿命承诺 | ≥ 60,000h @ 40°C · ≥ 40,000h @ 60°C |
| 8D 闭环响应 | 24h 接收 → 5 工作日根因 → 15 工作日纠正 + 验证 |
| 现场支援 | 严重质量事件:LONGWELL 工程师 48 小时内抵达客户现场 |
| 准时交付率 | ≥ 97%(12 个月滚动平均) |
| 付款条款 | 首单 T/T 30% 预付 + 70% 见提单 · 战略客户 L/C / OA 30-60天 / 中国信保支持 OA 30-90天 |
三种参与途径
技术性深潜
工厂审计+新产品导入启动
⏱战略客户计划在2-4周内完成
