直联风机和皮带传动风机，没有脱离工况的“普遍赢家”。如果两份方案连风量、压力、空气密度、叶轮转速和安装边界都不相同，那么比较效率、噪声或维护费没有实际意义。采购时先把空气侧任务锁死，再比较从电源到叶轮的传动链，结论才可用于报价和验收。
先给一个便于筛选的方向：空间紧、希望减少皮带相关维护、控制方案已经明确的项目，可以先审查直联；需要把电机移出高温、粉尘、潮湿或腐蚀性气流，或现场已经具备标准电机与皮带维护体系的项目，可以先审查皮带传动。这里的“先审查”不是“直接选定”，最终仍要回到同一工况曲线、具体型号后缀、机械限制和现场检修条件。
先看视频：把直联与皮带传动放到同一工况
Topic023 中文视频从实物结构、传动比、调速、皮带张紧、相似定律和检修边界逐项展开。抖音与 B 站模块对应同一主题；视频中的公式图是工程解释，不是某一型号的性能曲线。
抖音视频：打开抖音观看
B站视频：打开B站观看
第一步：先冻结工况，别先看“直联”或“皮带”标签
要求两家供应商按同一张输入表回复：目标风量、对应静压或全压、介质温度与密度、入口条件、出口阻力、允许转速、供电和控制信号。静压与全压不能混写，目录最大风量也不能和最大压力拼成一个虚构工况点。
空气侧任务相同后，再比较完整输入功率、运行点附近的调节余量、安装系统效应和受控曲线。需要补读风量、压力、功率及系统曲线的关系时，可参考离心风机曲线解读方法。知识页用于统一读图方法，不能代替项目曲线、样机数据或现场测试。
第二步：把传动链拆开，确认差异究竟在哪里
直联结构没有皮带传动环节。叶轮可能直接安装在电机轴上，也可能围绕外转子电机布置；具体形式要以产品图纸为准。电机转速与叶轮转速通常是一比一关联，但“直联”不等于“不能调速”，调速能力取决于电机、驱动器、变频器和控制定义。
皮带传动会增加主动轮、皮带、从动轮、风机轴、轴承和防护罩。忽略滑差时，叶轮转速可用“电机转速 × 主动轮直径 ÷ 从动轮直径”做近似检查。这个比例是机械设定，不会让皮带自动变成无级调速；变频器改变电机转速，更换带轮则改变固定传动比，两件事应在方案中分开写。

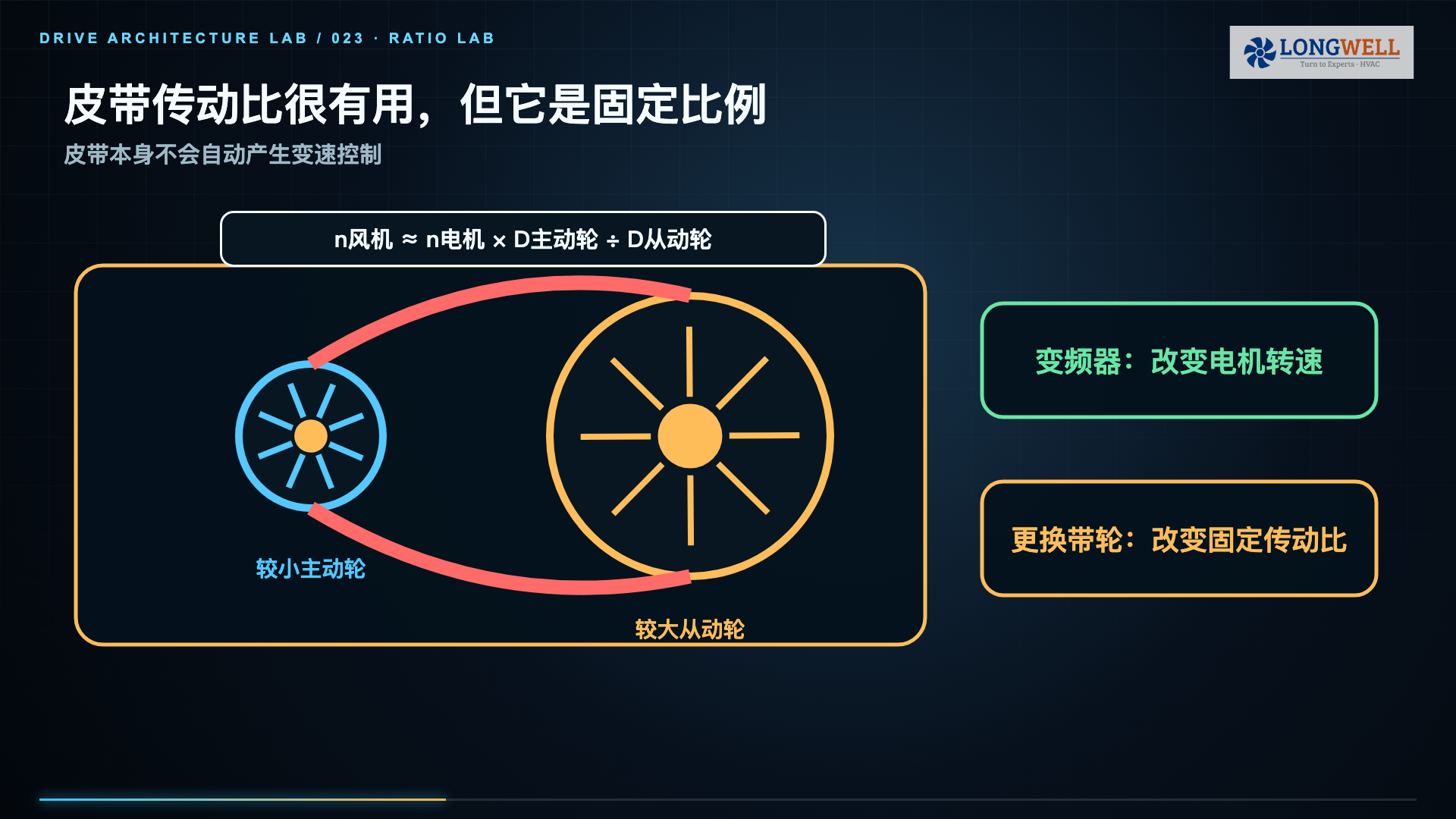

Topic023 的带轮比例解释图。它只说明近似关系与控制边界，不代表任何 LONGWELL 型号的转速、功率或允许带轮组合。
实物图只用于认结构：不要把示例照片当成链接型号
下面两张图来自 Topic023 已核验的本地素材。第一张是 DDM400 直联结构实物，第二张是 AT 15-15 皮带传动结构实物。它们能帮助确认电机、叶轮、带轮、皮带、轴系和防护空间的大致位置，却不能证明性能、噪声、效率、认证或项目适用性。

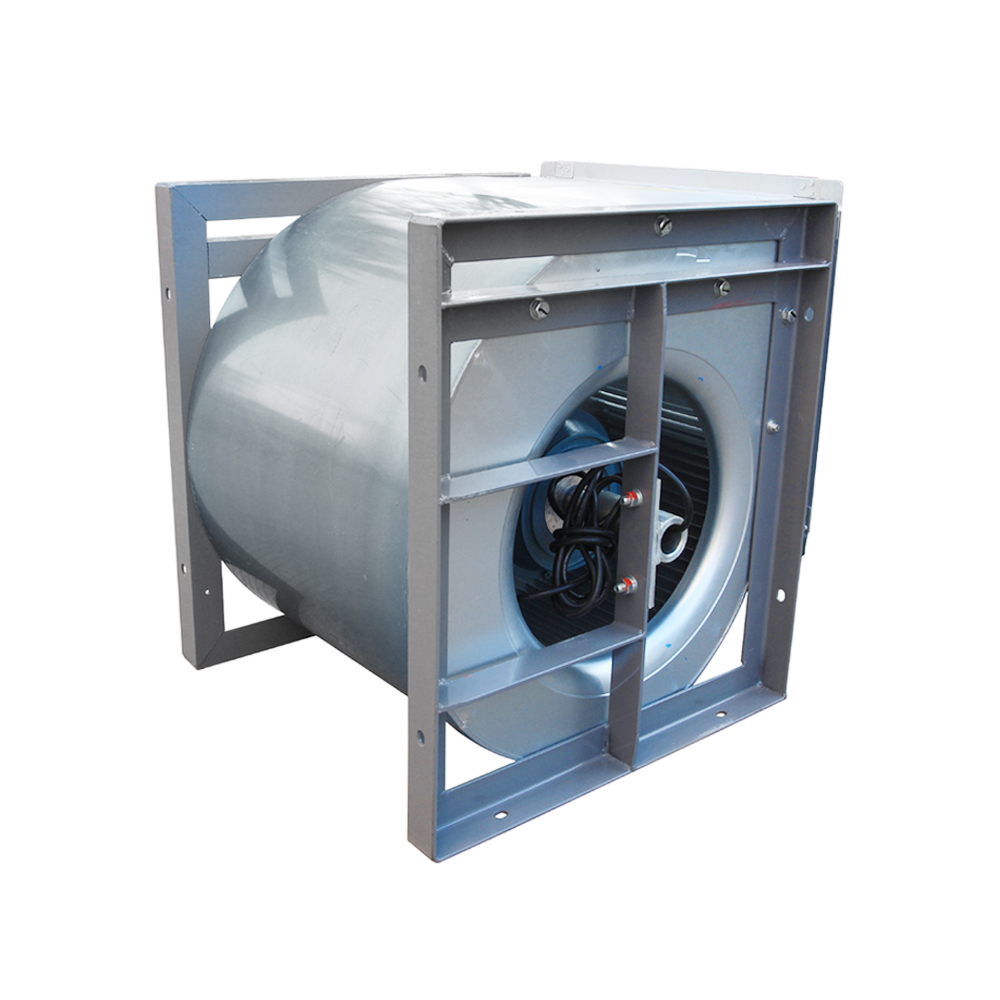

DDM400 直联结构实物参考，仅用于产品身份和可见结构说明。

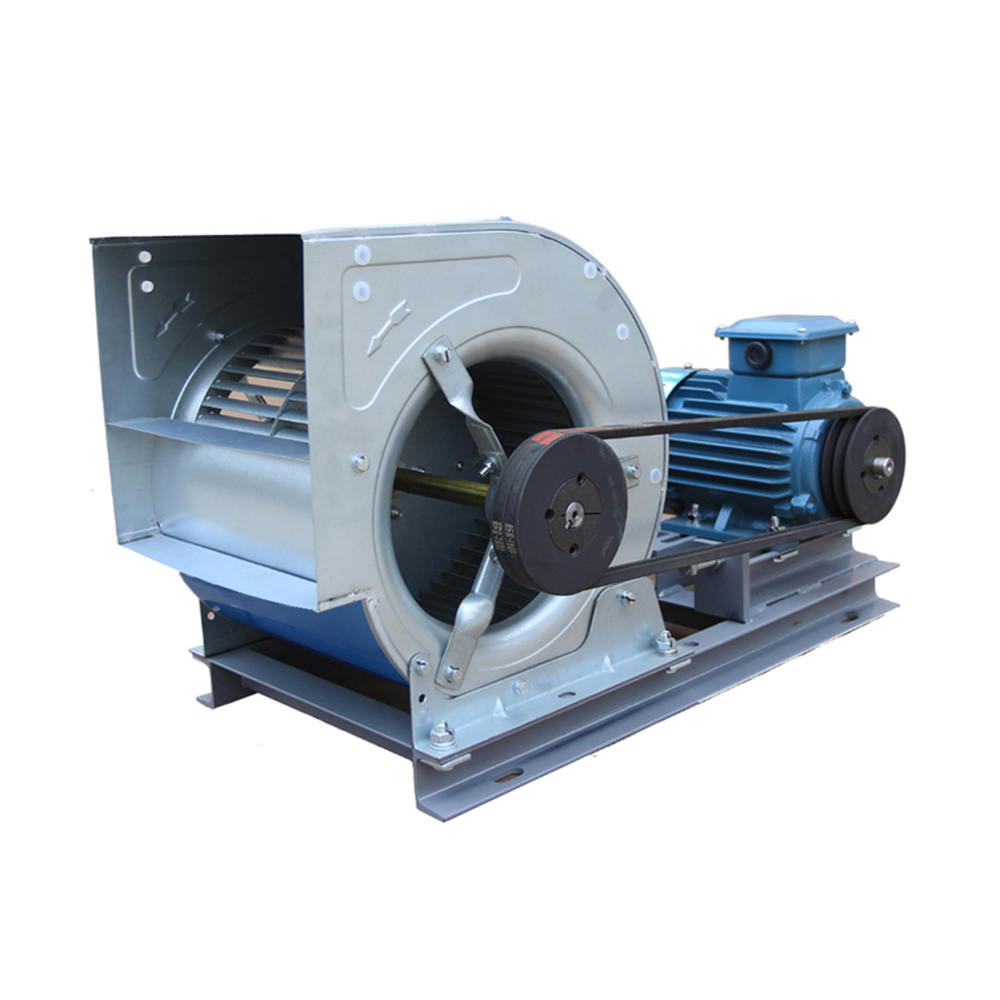

AT 15-15 皮带传动结构实物参考，仅用于产品身份和可见结构说明。
如需了解皮带传动产品页面通常怎样组织型号与选型字段，可查看1000-ADH 皮带传动离心风机示例入口。它与上图的 AT 15-15 不是同一系列或型号，不能用于推断两种传动方式的性能差异。直联候选仍应按完整型号后缀、受控曲线、图纸、控制与安装边界另行核验。
第三步：把调速方式和机械上限写在同一页
有调速需求时，RFQ 不能只写“支持变频”。应同时说明最低与最高需求风量、控制信号、启动方式、加减速时间、允许共振区、最低散热转速、控制失败后的状态，以及电机和驱动器是否由同一方负责匹配。直联与皮带传动都可能使用变频器，但允许范围由具体电机、轴系、叶轮和控制器决定。
更换带轮看似简单，风险却集中在转速上。相似条件成立时，风量约随转速一次方变化，压力约随平方变化，功率需求约随立方变化；这只是早期筛查关系，不是给现场改带轮的许可。任何转速调整都应重新核对风机曲线、叶轮允许转速、轴与轴承、动平衡、结构强度、电机电流、功率和噪声边界。
第四步：按真实检修动作比较维护，不按零件数量猜
皮带传动的维护重点包括张紧、带轮对中、皮带和轮槽磨损、轴承状态、防护罩完整性以及磨合后的复检。张力过小可能出现打滑、发热和轮槽抛光；张力过大又会增加轴承径向负荷。正确张力应按皮带制造商给出的测量方法执行，不能靠手感或目测。
直联取消了皮带、带轮和部分轴系项目，但不等于免维护。仍要检查电机轴承、散热通道、集成电子器件、连接器、叶轮积尘和拆装路径。紧凑总成是否更快更换，要看检修门尺寸、吊装空间、紧固件可达性、备件策略和现场是否能更换单个模块。
把检查项落实到周期、责任人与记录表时，可参考离心风机维护检查清单。该知识页只作为维护动作的延伸阅读；具体周期、张力方法、润滑和备件仍以所选型号及部件制造商文件为准。
无论哪种结构，打开防护罩或接近旋转部件前都应停机、隔离能源并执行锁定挂牌。文章只能给检查方向，不能代替现场安全程序和设备制造商说明。
第五步：环境与安装空间，常常比“效率标签”更先决定路线
如果电机不宜进入高温、粉尘、潮湿、油雾或腐蚀性气流，皮带传动可提供把电机移到气流外的结构可能性，但仍需验证轴封、轴承、防护罩和底座布置。反过来，受保护环境中的紧凑设备，可能更重视机组长度、皮带防护空间和日常张紧通道，这时直联路线值得优先评估。
不要从“电机在外”进一步推导出固定寿命、噪声或维护成本优势，也不要从“零件更少”推导出固定可靠性。温度、污染、运行转速、叶轮平衡、轴承、电磁噪声、结构共振和安装刚度都会改变结果。可执行的要求是写清环境边界，并让供应商说明每项边界由哪份图纸、曲线或测试支持。
同工况比较表：让两种方案回答同一组问题
| 比较项 | 直联方案需要回答 | 皮带传动方案需要回答 |
|---|---|---|
| 运行点 | 目标点与调速范围对应哪些受控曲线 | 目标点对应什么转速、带轮比及曲线 |
| 输入功率 | 电机、控制器和风机在目标点如何计入 | 电机、传动和风机在目标点如何计入 |
| 机械边界 | 叶轮、电机轴承、驱动器和结构上限 | 叶轮、轴、轴承、皮带、带轮和结构上限 |
| 维护动作 | 清洁、轴承、电控、总成拆装和备件 | 张紧、对中、磨损、轴承、防护罩和备件 |
| 环境隔离 | 电机与电子件所在气流及散热条件 | 电机外置位置、轴系穿越和防护条件 |
| 验收证据 | 风量、压力、功率、转速、噪声、振动 | 同项数据，另加带轮比、张力和对中记录 |
如果某一栏只能填“行业通常如此”，说明方案还不能冻结。好的比较不是把两个宣传页并排，而是让两套候选在同一测量口径下留下可回读的数据。
可复制到询价单的 14 项输入
- 目标风量及允许偏差；
- 该风量下的静压或全压，并注明测点；
- 空气温度、密度、湿度与海拔；
- 粉尘、油雾、腐蚀性介质及清洁方式；
- 风道、过滤器、盘管、阀件和消声器阻力；
- 入口、出口、底座、检修门和吊装空间图；
- 供电制式、控制信号、启动方式和调速范围；
- 连续运行时长、启停频率与负载小时分布；
- 噪声、振动、温升及环境防护边界；
- 电机是否允许位于处理气流中；
- 现有标准电机、皮带、轴承及备件政策；
- 完整型号后缀、图纸版本和曲线版本；
- 样机数量、测量方法、仪表精度与通过标准；
- 允许停机时间、现场维护能力和责任边界。
如果是旧机改造，还应补充原机铭牌、实测风量与压力、电流、转速、带轮直径、轴承与底座尺寸、风道接口和异常记录。只按外形尺寸“找一个能装进去的”产品，无法证明替换后运行点仍然成立。
样机与现场验收：先对齐测量条件，再看差异
样机阶段应在约定空气状态和安装边界下记录风量、压力、输入功率、转速、控制指令、噪声和振动。皮带传动方案还要记录带轮规格、张力、对中与磨合复检；直联方案则要记录驱动器参数、控制响应和散热条件。两套方案的仪表、测点和稳定时间应尽量一致。
现场偏离目标点时，先区分系统阻力估算、进出口系统效应、过滤器状态、控制设置、传动状态与风机本体。修正后应按相同口径复测，并保存原始数据。电流正常不能单独证明送风任务完成，听起来更安静也不能替代声学测量。
最后怎么定：用决策终点，而不是一句优劣结论
若两套方案都覆盖目标工况，就把决定落到五个问题：电机能否处在气流中；需要怎样调速；现场能完成哪些维护；允许停机多久；哪些备件必须长期可得。答案偏向紧凑、电子调速和减少皮带例行维护时，直联可以进入优先验证；答案偏向电机隔离、旧设备接口、标准电机平台和成熟皮带维修体系时，皮带传动可以进入优先验证。
仍然拿不准时，不要让供应商只报一个“推荐型号”。要求分别提交直联与皮带传动候选的同工况曲线、完整输入功率、机械上限、控制说明、维护动作、安装图和样机验收计划。能把这些资料放在同一张表里，选型才从偏好变成可审计的工程决定。
直联与皮带传动选型常见问题
直联风机一定更省电吗？
不能只凭取消皮带得出结论。应在相同风量和压力点比较风机、传动、电机与控制器组成的完整输入功率，并核对安装条件。
皮带传动一定更容易调速吗？
皮带提供固定传动比，不会自动调速。变频器调电机转速与更换带轮改变机械比例是两种不同措施，都受具体机械和电气边界约束。
直联一定更安静、寿命更长吗？
没有通用结论。气动噪声、转速、平衡、轴承、电磁噪声、共振、污染、散热和安装刚度都会影响结果，应以同工况实测为准。
能否用 1000-ADH 示例页直接替代现有风机？
不能。页面只是皮带传动产品的示例入口；替换必须核对完整型号、修订、性能曲线、接口、控制、环境、机械上限和现场验收条件。
