风机性能曲线并不难看，难的是把项目条件放到正确的曲线上。采购常见的误区，是看到目录里的“最大风量”和“最大压力”，就把两个端点拼成一个规格。实际上，这两个数通常不在同一个工作点，不能同时拿到。
选型真正要回答的是：在设备实际需要的风量下，风机还能提供多少压力；与系统阻力形成交点后，功率、效率、声学和运行边界是否都可接受。下面这套读图顺序，可直接用于初选、询价和样机验收。
先看双平台视频，再按步骤核对曲线
抖音和 B 站视频用于快速建立 P-Q 曲线的基本概念。视频中的曲线画面只是方法说明，不能替代完整型号后缀、最新修订、试验条件和设备端验证。
抖音视频：打开抖音观看
B站视频：打开B站观看
先说结论：曲线是地图，不是选型答案
横轴通常是风量，纵轴通常是静压或全压。任何一个真实工况，都应该落成图上的一个点，而不是一句“风量越大越好”。先确定目标风量和压力口径，再看候选曲线能否覆盖这个点。
曲线覆盖只是第一关。还要继续核对输入功率或轴功率边界、效率、声学资料、允许运行范围、控制方式以及安装条件。缺一项，就只能叫候选，不能叫批准选型。
为什么最大风量和最大压力不能拼在一起
曲线靠近最大风量端时，压力往往已经下降；靠近最大压力端时，风量则接近另一端。两者是同一条曲线的不同状态。把两个端点抄进采购表，相当于要求风机同时处在两个互斥的工况。
更实用的问法是：“在目标风量 Q 下，需要多少静压或全压？”如果设备有正常、过滤器脏堵和风阀切换等状态，就分别列出工况点，不要只给一个最好看的数字。
读一张真实 P-Q 曲线：先认清它是谁

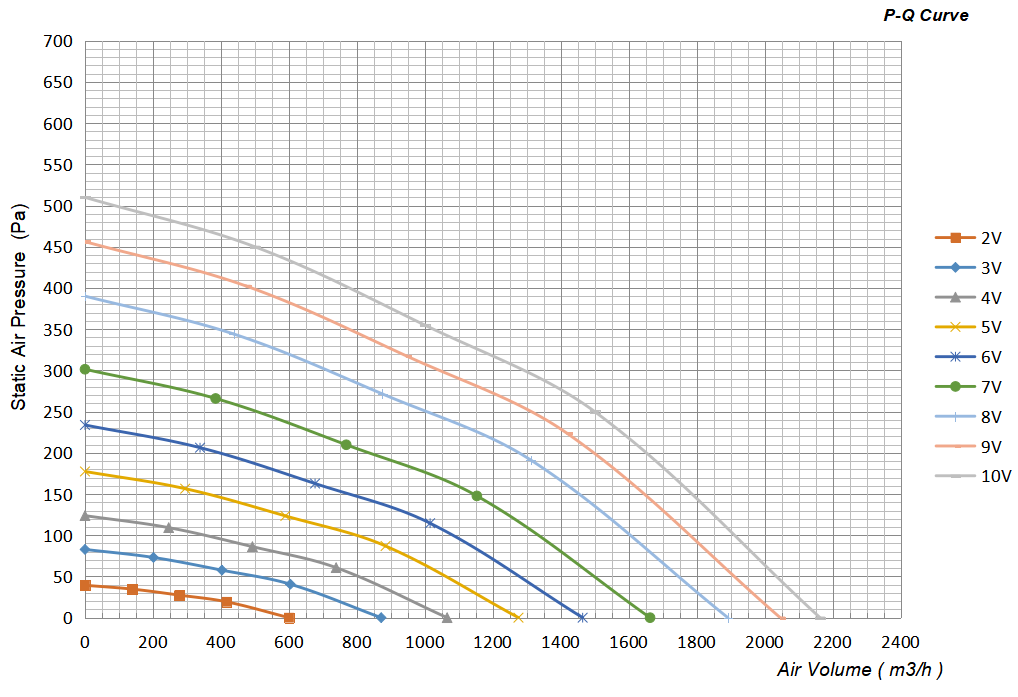

下面是 LONGWELL 素材库中型号 LWBD3G310-102NH-03 的 P-Q 曲线。它展示了多个控制电压对应的风量—静压线族，适合用来解释“同一风量下横向找压力”的动作。图上的数值只属于这张精确型号曲线，不能套用到其他尺寸、后缀或修订。
读图示例：先在横轴找到目标风量，向上与候选控制线相交，再向左读取静压。本文不据此推荐该型号，也不把图中数值当作项目承诺。
如果项目点落在两条控制线之间，不要凭目测承诺一个中间值。应让供应商用对应控制设定重新选点，并回传可追溯的曲线或选型记录。
静压还是全压，必须在询价前写清楚
静压和全压不是可随意互换的标签。系统阻力计算、风机曲线和验收仪表必须使用一致口径，否则曲线上看似覆盖的点，装机后可能无法按同一方法复核。
如果需求文件只写“压力 500 Pa”却没有说明静压、全压、测点和设备边界，应先补齐定义再选型。这里的 500 Pa 只是说明字段缺失的例子，不是任何 LONGWELL 产品参数。
真正的工作点，是风机曲线与系统阻力的交点
风道、过滤器、盘管、格栅、阀门和设备内部通道都会形成阻力。风量变化时，系统阻力也会变化；系统曲线与风机曲线相交的位置，才是装机后可能形成的工作点。
这解释了为什么“目录风量够大”仍可能送不到位：入口急弯、出口遮挡、过滤器终阻、阀门状态或测点变化，都可能改变系统曲线和交点。标准化风道试验数据是选型依据之一，但不能单独保证设备安装后的结果。
在同一风量下，还要同时检查四件事
- 压力：确认静压或全压口径与系统计算一致，并保留正常和最不利状态。
- 功率：查看曲线或数据表对应工作点的输入边界，不能用固定百分比替代电机、驱动和保护校核。
- 效率：只比较同一空气状态、转速、测试口径和工作点下的数据，避免拿峰值互相比高低。
- 声学与运行范围：确认噪声数据对应工况，并避开供应商标注的不允许或不稳定区域。
需要先比较风机结构路线时，可参考轴流风机与离心风机的选择方法。它只帮助确定候选架构；最终型号仍要回到本项目的工况点、安装边界和验证计划。
拿到曲线后，先核对这些“小字”
- 完整型号、后缀、图纸版本和曲线修订是否一致；
- 转速、电源、频率、相数和控制信号对应哪个状态；
- 空气温度、密度、海拔或其他修正条件是否说明；
- 纵轴是静压还是全压，测试装置和入口、出口边界是什么；
- 曲线是否还配有功率、效率、声学和允许运行范围；
- 附件、护网、过滤器、盘管和设备风道是否已计入系统侧。
只有文件名相似、叶轮直径相同，或 CAD 外形看起来能装下，都不能证明两台风机性能等同。CAD 适合核对可见尺寸和接口，不证明风量、压力、效率、兼容、认证或项目结果。
把工况整理成供应商可以回填的 RFQ
一份可执行的 RFQ，至少应列出正常、部分负荷和最不利状态的风量—压力点，并明确静压或全压。随后补充空气温度、海拔或密度、过滤器清洁与终阻状态、入口和出口布置、附件、安装方向与可用空间。
电气部分写明电压、频率、相数、控制信号、转速策略和保护要求；声学部分写明测量量、测点、设备边界与运行模式。最后要求供应商逐点回传完整型号、曲线修订、功率边界、图纸和偏差说明，而不是只发一张无版本截图。
建立候选清单时，可进入LONGWELL 离心风机系列入口查看产品族。该页面只承担系列身份和导航作用，不能证明某个型号覆盖当前工况，也不能据此批准替换。
样机验收：让曲线上的点回到设备上
样机阶段先冻结风机型号后缀、曲线和图纸修订、控制设定、过滤器状态以及入口出口结构。测试时记录风量、压力、转速、输入、环境条件和仪表测点；如果项目关心噪声，也要绑定同一个工作点。
出现偏差时，先检查压力口径、系统阻力、转向、控制信号、入口扰流、出口阻塞和测点位置，再讨论更换风机。只有设备端的关键工况都能按约定方法回读，样机结论才适合进入量产放行。
风机性能曲线选型常见问题
曲线穿过工况点，就能直接下单吗？
不能。还要核对功率、效率、声学、允许范围、完整型号修订、控制与安装系统效应，并保留样机验证。
能用最大风量做设备选型吗？
不能单独使用。最大风量只是曲线端点之一，设备需要的是指定风量与压力同时成立的工作点。
同系列不同后缀的曲线可以通用吗？
不能默认通用。电机、控制、叶轮、转速或修订变化都可能改变数据，应索取完整型号对应的受控文件。
CAD 能替代性能曲线吗？
不能。CAD 只说明可见几何与接口；性能与项目适用必须由对应型号、工况和验证记录证明。
