焊接工位上方能看见烟尘，不等于把排风机开得更快就能解决。烟羽如果先经过操作者面部，再从侧面绕开吸气罩，下游即使有明显风声，真正需要控制的污染物也可能没有进入排风路径。焊接烟尘排风的第一道判断因此不是“风机有多大”，而是烟尘在哪里产生、向哪里移动，以及罩口能否在源头附近稳定接住它。
下面这套方法面向工厂工程、设备集成、职业健康、维护和采购人员。它不提供脱离工艺、材料、罩型、管路和净化设备的万能风量，也不把一张风机产品图当作项目适用证明。目标是把源头捕集、管路阻力、净化器加载、风机工作点和安全边界放到同一张系统图上，便于设计复核、现场调试和技术询盘。
抖音视频：打开抖音观看
B站视频：打开B站观看
先看烟羽是否越过操作者呼吸区
焊接烟尘会随着热气流上升，但实际路径还会受到工件形状、焊接姿态、人员位置和周围气流影响。操作者低头靠近焊点时，面部可能正好位于烟羽与罩口之间。此时吸气罩即使最终吸走一部分烟尘，也不能说明呼吸区已经得到有效控制。
现场观察应以操作者的典型动作和焊缝位置为基准。记录烟羽从哪一侧离开焊点、何时经过面部、姿态改变后路径是否变化，再判断罩口应怎样靠近和转向。任何烟雾可视化或测量方式都应服从现场安全管理，并由具备相应职责的人员确定。

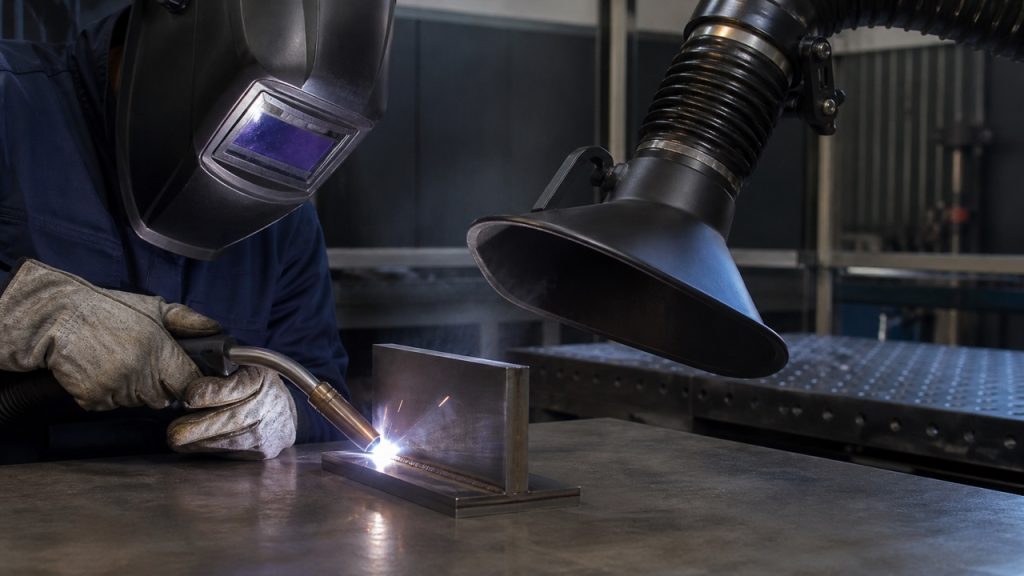

罩口的距离、方向和包围程度比“吸力很强”更先
局部排风依靠的是在污染物扩散前建立稳定的捕集路径。罩口离烟源过远、朝向偏离烟羽，或工件遮住了主要流路，都会让污染物先进入车间再被稀释。把纸片贴在罩口上看到吸力，只能说明开口处有气流，不能证明焊点附近的烟尘被接住。
调整时可从三个问题入手：罩口是否面对烟羽的实际来向，能否在不干扰操作的前提下更接近烟源，工件与夹具是否形成了意外屏障。每次只改变一个条件，保留调整前后的工位状态和观察结果，才知道改善来自哪里。
横向气流为什么会把烟尘从罩口带走
车间大门、送风口、移动风扇、车辆和人员走动都可能形成横向气流。对操作者来说只是轻微的空气移动，对靠近烟源工作的吸气罩却可能足以改变烟羽方向。结果往往是风机仍在运行，烟尘却周期性地从罩口另一侧逃逸。
排查时应记录门窗、送风、邻近设备和车辆的运行组合，并在相同焊接姿态下重复观察。不要一边改变罩口位置，一边又切换送风状态，否则很难分辨原因。若某种生产节拍必然带来气流扰动，就应把该状态纳入设计和验收，而不是只在安静车间里调试。
移动吸气臂、焊枪抽吸、下吸台和局部围护怎么选
不同捕集方式解决的是不同的作业边界。移动吸气臂便于跟随工位，但依赖操作者及时复位；靠近焊枪的抽吸方式能贴近源头，却需要同时考虑可达性、维护和焊接操作；下吸或侧吸工作台适合几何边界较清楚的工件；局部围护能减少外部气流干扰，但必须保留安全操作与物料进出空间。
选择时先写清工件尺寸变化、焊缝位置、操作者移动范围、夹具遮挡、节拍和维护方式。没有这些信息，只比较设备名称或接口尺寸，很容易得到一套在样板工位能用、换到实际动作就失去捕集位置的方案。
把罩口到排口的每一段阻力写进系统
焊接排烟不是风机对着开放空间运行。吸气罩、支管、柔性管、弯头、合流段、阀件、过滤或净化装置、主风管和排口都会形成阻力。任何一段被压扁、堵塞、误关或临时改造，都会让系统状态偏离原来的选择条件。
建议从最远工位开始画风路，逐段标出部件、截面变化、调节位置、检修口和待确认项。多工位系统还要说明哪些工位会同时开启、支路如何平衡。未知阻力应明确列为待测或待核对，不能用一个没有来源的估计值填满表格。
净化器积尘后，风机工作点会跟着移动
过滤或净化段在初始状态和运行一段时间后的阻力并不相同。随着粉尘负荷变化，系统曲线会改变，原来在罩口形成的气流也可能减弱。只在新滤材或刚维护完成时确认捕集，无法代表后续运行状态。
设计和维护资料应说明如何判断加载状态、何时检查、怎样确认密封与旁通，以及维护后如何恢复。文章不建议通用更换周期，因为焊接工艺、材料、产量、净化方式和管理要求都会影响实际节奏。真正有用的是建立可观察的状态和可重复的复测方法。
排烟风机要按脏系统曲线选，不看自由风量
风机曲线描述特定条件下风量与压力之间的关系，系统阻力曲线描述当前风路对流动的要求。两者的交会区域才接近设备安装后的运行状态。想先理解图表应怎样读，可以查看离心风机曲线解读指南；项目确认仍应使用相同口径的当前资料。
候选风机应在考虑净化器加载、支路组合和控制状态后比较，而不是只看目录上的最大风量。还要核对工作区变化时的驱动、控制、噪声、振动、检修和电气边界。缺少系统曲线时，最先补的是阻力与运行组合，而不是先把型号选大。
洁净侧风机结构图片能说明什么，不能说明什么

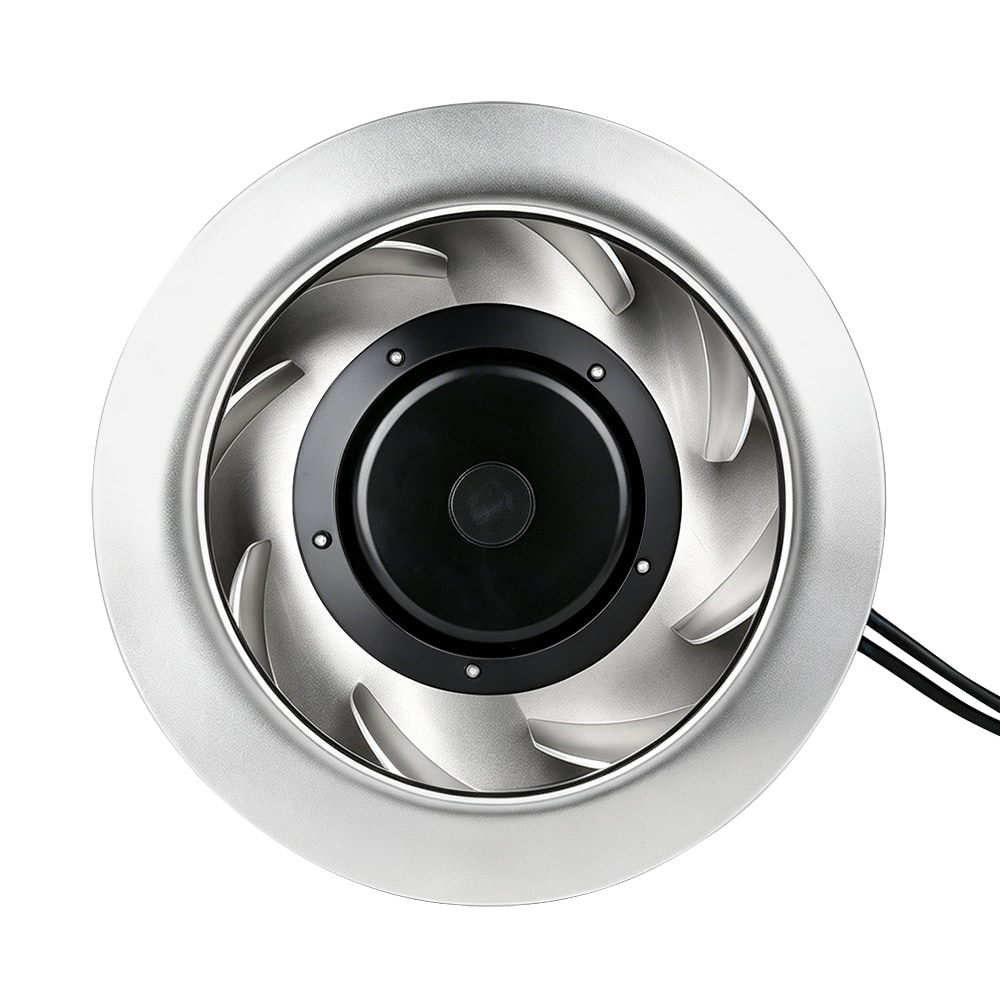

下面的公司原图可以看见一种离心风机的叶轮、电机外壳和导线位置，适合帮助工程人员讨论可见结构、安装方向和检修空间。它没有展示完整净化系统，也没有证明该风机可以直接接触焊接烟尘、火花或可燃颗粒。
浏览离心风机产品分类时，应把页面作为产品系列与询盘入口。具体型号位于净化设备上游还是下游、接触何种介质、需要哪些材料与电气边界，都必须结合项目资料和受控产品文件确认。
风机放在净化前还是净化后，边界完全不同
风机位于净化装置前端时，叶轮和机壳可能接触未经处理的气流；位于洁净侧时，设备面对的介质条件与上游不同。两种布置还会影响管路正负压、泄漏方向、清洁方式、检修隔离和故障后处理。不能因为外形相似，就把一种布置中的产品结论直接搬到另一种布置。
技术确认单应明确风机相对吸气罩、净化器和排口的位置，并说明正常与异常状态下的气流路径。供应方只有看到完整流程图，才可能判断产品边界和需要进一步核实的项目条件。
火花、可燃颗粒和危险场所要单独过安全门
焊接过程可能同时涉及高温颗粒、火花、油污、涂层残留或其他工艺物质。普通通风设备不能仅凭“能排风”就被视为适合这些条件。工件材料、表面处理、伴随工序、清洁方式、积尘位置和异常工况，都需要由项目安全、工艺和设备责任方共同评估。
在受控依据不完整时，不应自行写入防爆、耐温、阻燃或过滤能力等结论。安全门的作用不是拖慢选型，而是在报价前把必须确认的介质与场所条件说清，避免设备到场后才发现适用边界不一致。
室外排放、空气回流和补风是三个不同决策
把烟尘从焊点吸走，只完成了路径的前半段。排放位置是否会影响进风口或人员活动区，处理后的空气是否允许回流，以及被排出的空气怎样补入车间，属于不同的设计决策。它们受现场布局、工艺物质、适用要求和设备方案共同影响。
补风若形成强横向气流，可能破坏源头捕集；补风不足又可能让门窗和缝隙成为无计划进风口。调试时要把排风、送风、门窗和相邻系统作为一个运行组合记录，而不是只证明某台风机已经启动。
调试要证明烟尘被捕集，不是证明电机在转
合格的调试记录应能回答：测试时哪些工位工作，罩口在哪里，门窗与送风是什么状态，净化器处于什么状态，烟羽是否越过呼吸区，关键测点采用了什么口径。电机转动、控制器有频率或管内有风，都不能单独替代这些结果。
遇到捕集不稳时，按“烟源与姿态—罩口几何—横向气流—支路与净化段—风机工作点”的顺序排查。需要整理更完整的采购输入，可参考离心风机八步选型方法。它提供核对框架，但不会替当前工位做安全与适配判断。
维护或工位变化后为什么必须复测
移动吸气臂被重新定位、柔性管受损、滤材更换、支路阀位变化、工件变大、夹具改造或送风调整，都可能改变原有捕集状态。维护完成后只确认设备能启动，会漏掉烟羽路径和系统阻力已经发生的变化。
复测时应尽量复现初次验收的工艺、姿态和运行组合，并记录无法复现的差异。若新工件超出原来的边界，就把它作为新的工况重新评估，而不是沿用旧记录中的结论。可追溯的边界比一句“以前一直正常”更能帮助定位问题。
询盘前准备这份焊接排烟资料
- 焊接工艺、工件材料、表面状态及伴随作业；
- 工位平面与剖面、焊点位置、操作者姿态和移动范围；
- 吸气罩类型、位置、朝向、调节方式和夹具遮挡；
- 各支路、阀件、弯头、柔性段、主风管和室外排口；
- 净化设备类型、当前状态、维护方式和允许的加载边界；
- 同时运行工位、班次节拍、门窗、送风和车辆活动状态；
- 风机在净化流程中的位置、目标工作区与控制方式；
- 火花、可燃颗粒、温度、清洁、检修和场所安全条件；
- 现场已有测量、观察记录，以及仍待确认的阻力与工况。
资料齐全后，供应方可以在同一系统边界下核对风机、驱动和控制方案，也能明确哪些条件仍需现场测量或受控文件确认。询盘的价值不在于先填满所有数字，而在于让每个数据都有位置、口径和责任边界。
焊接烟尘排风常见问题
罩口吸力明显，为什么烟尘仍经过面部？罩口处有气流不等于源头捕集有效。先检查操作者姿态、烟羽方向、罩口距离与朝向，再排查横向气流和工件遮挡。
把风机换大能直接解决吗？不能只靠型号大小判断。上游捕集位置、净化器加载、支路平衡和系统阻力都会影响安装工作点，已经逃逸的烟尘也无法由下游风机补回。
产品图中的离心风机能直接抽焊接烟尘吗？图片只能说明可见结构。是否直接接触烟尘、火花或其他介质，要根据风机所在位置、产品文件和项目安全边界确认。
调试一次通过后还需要复测吗？需要根据项目管理要求安排。滤材加载、支路阀位、软管状态、工件和送风变化都可能改变捕集效果，复测用于确认当前状态仍在已验证边界内。
