插入式风机和AHU风机有什么区别？朗伟选型指南

采购方常会问：插入式风机和 AHU 风机是不是货架上相互竞争的产品？并不是。插入式风机描述的是风机的一种结构形式，而 AHU 风机描述的是风机的使用场合。本文分别介绍什么是插入式风机和 AHU 风机，并解释为什么越来越多的 AHU 制造商转向 EC 插入式风机。

简短回答

两者的区别，简而言之：插入式风机是一种具体的风机结构形式，而 AHU 风机是一个更宽泛的应用概念。插入式风机指不带蜗壳、由叶轮和电机组成的总成。值得注意的是，现代 AHU 系统中使用的风机往往就是插入式风机。

什么是插入式风机？

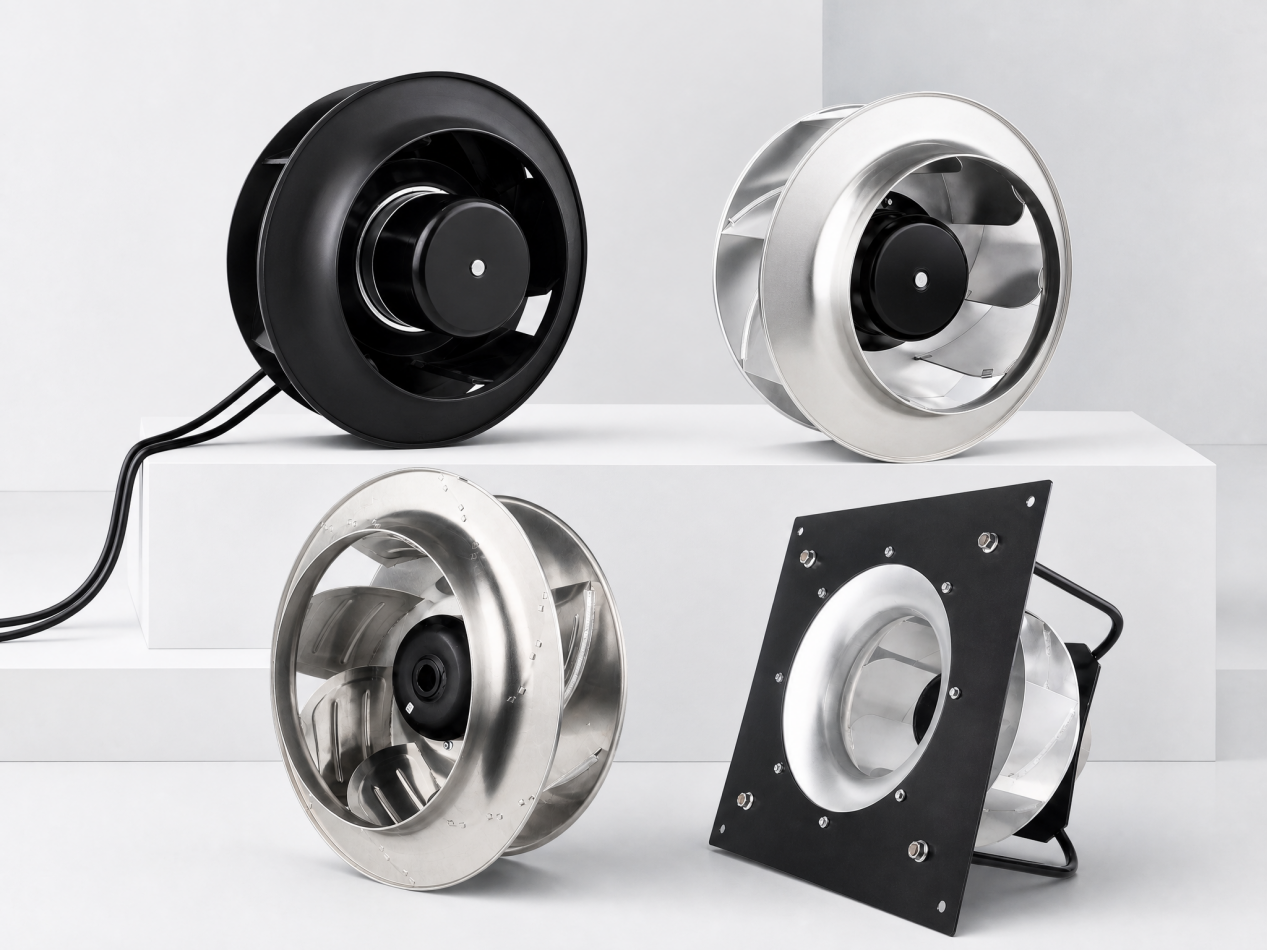

插入式风机通常指不带传统螺旋蜗壳的离心风机。它一般采用直接安装在电机轴上的后弯离心叶轮，整个总成穿过静压箱壁板上的开孔安装——顾名思义，总成是“插入”壁板的。静压箱本身可回收部分动压，这正是过去由蜗壳完成的工作。插入式风机有三个重要的结构细节：

• 直驱。转子作为整体进行动平衡，因此一台状态良好的插入式风机不会出现皮带磨损时那种振动特征。
• 后弯叶轮（多数情况）。插入式风机通常采用后弯叶轮，在宽流量范围内压力特性稳定，偏离设计工况时效率依然能保持。
• 电机位于气流中或静压箱壁板上。电机依靠它所输送的空气冷却——请对照你的应用场景核查电机的温度等级。冷链 AHU 会遇到 -30 °C 的低温，热回收机组则会超过 50 °C。

LONGWELL朗伟插入式风机产品线覆盖 315 mm 至 1000 mm 的叶轮直径，电机功率约 0.1 kW 至 30 kW，提供 380 V 和 400 V 三相版本。这一尺寸范围对 AHU 设计师很重要，因为它决定了用一台、两台风机，还是一整套风机矩阵（FanGrid）来满足工况要求。

AHU 风机过去是什么样的？

AHU 风机并不是某一种具体的风机设计，而是指空气处理机组中推动空气穿过过滤器、加热/冷却盘管、热交换器和风管的风机。过去，“AHU 里的风机”通常指双进风（DWDI）离心风机，这类风机多由交流电机通过皮带轮系统驱动。皮带传动本身在空气尚未开始流动之前，就已经损失了几个百分点的效率。随着暖通空调系统的演进，直驱和 EC 插入式风机在现代 AHU 中越来越普及。

插入式风机与传统 AHU 风机对照表

为什么 AHU 制造商转向 EC 插入式风机？

随着暖通空调制造商在降低能耗、灵活风量控制和减少维护方面面临越来越高的要求，越来越多的 AHU 制造商正在从皮带传动鼓风机转向 EC 插入式风机。老式配置会通过皮带损耗能量，而 EC 插入式风机不需要大型蜗壳，效率也更高。在典型工况点上，EC 插入式风机可将风机功耗降低 30–50%，省去皮带传动及其维护窗口，在紧凑的空间内实现 n+1 冗余，并且是以插入式风机形式满足现行 ErP 能效等级的唯一现实路径。对大多数 AHU 工况点而言，投资回收期为 1–3 年。

对 AHU 制造商来说，这一转变不只是把一种风机换成另一种，而是提升 AHU 的整体效率、可控性、可靠性与集成度。

单台插入式风机 vs 风机矩阵

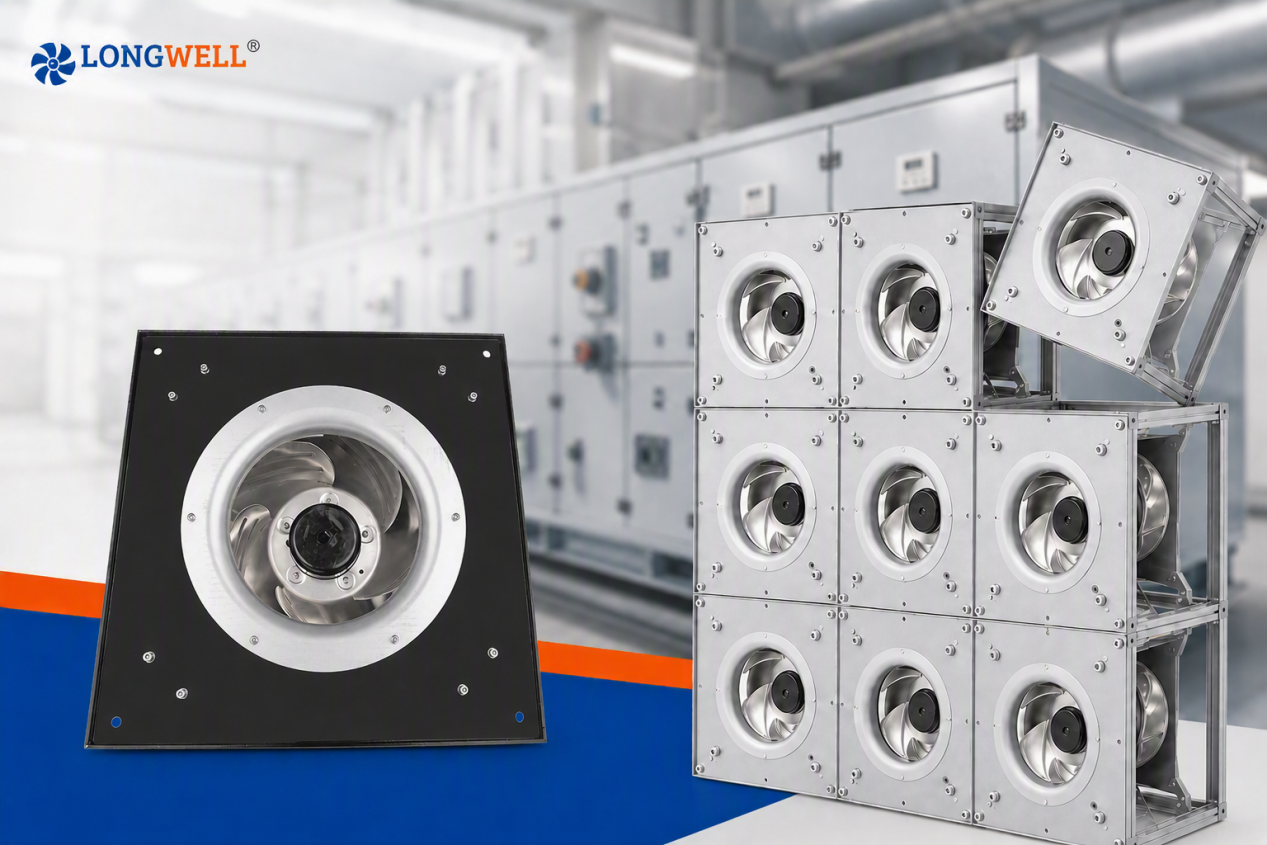

风机矩阵（fan array / fan grid）用若干台并联运行的小型插入式风机，替代一台风机。一台 AHU 可能使用四台、六台或八台小型插入式风机，每台分担一部分总风量。每台风机可以设计为独立调速、统一调速或两者结合。其优势会层层叠加：

• N+1 冗余。一台风机故障，邻近风机提速补上，机组在等待备件期间仍持续运行。
• 分级维护。隔离并更换单台风机，无需让 AHU 停机。在医院和洁净室项目中，这正是促成订单的关键论据。
• 部分负载噪声。负载降低时，矩阵让每台风机都慢速运行，而不是让少数几台全速运转，A 计权噪声随叶尖速度下降。

哪种风机适合你的项目？

LONGWELL 选型速查表

5 个最容易混淆的概念

• “插入式风机就是 EC 风机。” 不对。插入式风机也有 AC 版本，只是在新的 AHU 设计中，EC 风机是更常见的搭配。
• “AHU 风机”是一种风机类型的名称。 它指的是安装位置。空气处理机组中的风机可以是插入式风机、DWDI 鼓风机，某些组合式机组中还可能是在线式轴流风机。
• “插入式风机在所有场景都占优。” 在恒定满流量工况下，效率差距会缩小——皮带损耗只是几个百分点，并非天壤之别。插入式风机的优势在调节型系统中才会累积放大。对于 24/7 运行在单一工况点的恒风量工艺 AHU，两种风机的性能曲线都值得认真对比，而不是默认选某一种。
• “风机数量多就是免费冗余。” 它需要控制分区、设计余量和检修空间。
• “任何插入式风机都能装进任何 AHU。” 静压箱深度、壁板开孔直径、进风口间隙、电机冷却路径，以及在欧盟市场的 ErP 2024/1834 能效等级，都会限制“即插即用”这一说法。

常见问题（FAQ）

一台 AHU 可以使用多台插入式风机吗？

可以。共用同一静压箱的多台插入式风机构成 FanGrid，用于 N+1 冗余、分级维护和更低的部分负载噪声。但只有当控制策略能够检测到风机故障并重新分配风量时，冗余才真正有效。

插入式风机一定是 EC 的吗？

不是。插入式风机同时存在 AC 和 EC 版本——结构形式与电机技术是相互独立的选择。EC 之所以主导新 AHU 设计，是因为调速控制内置在电机中，且部分负载效率能保持高位。

插入式风机和静压箱风机（plenum fan）是一回事吗？

实际使用中可以画等号——两个名称常互换使用。二者都描述穿过静压箱壁板安装、不带蜗壳运行的直驱电机-叶轮总成。

什么是 AHU 改造中的风机矩阵？

AHU 改造中的风机矩阵，是用多台并联运行的小型风机，替换一台大型或过时的风机。

风机墙（fan wall）比风机矩阵更好吗？

多数情况下，它们指的是同一件事。两个术语描述的是相关概念，最佳配置取决于 AHU 的设计和具体应用。
