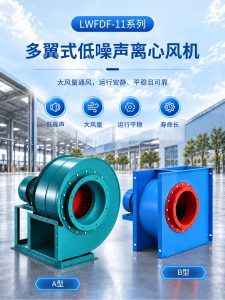

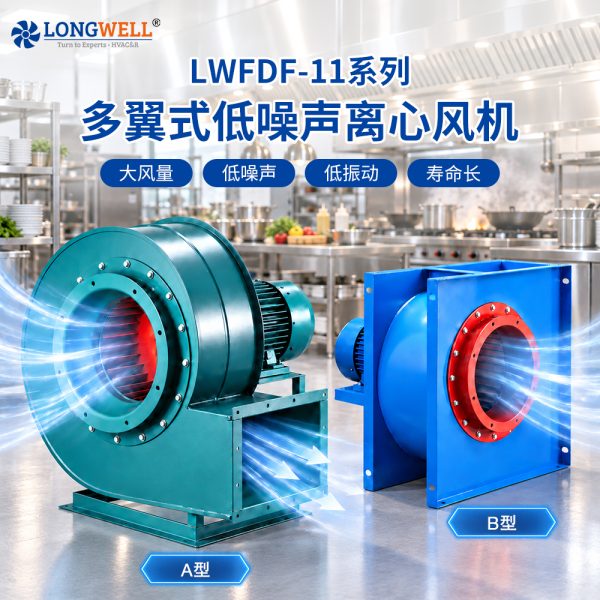

LWFDF-11 系列
多翼式低噪声离心风机
大风量通风，运行安静、平稳且可靠
✅ 低噪声 ✅ 大风量 ✅ 运行平稳 ✅ 寿命长
两种机壳可选：A 型普通机壳｜B 型方形机壳

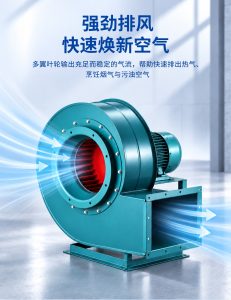

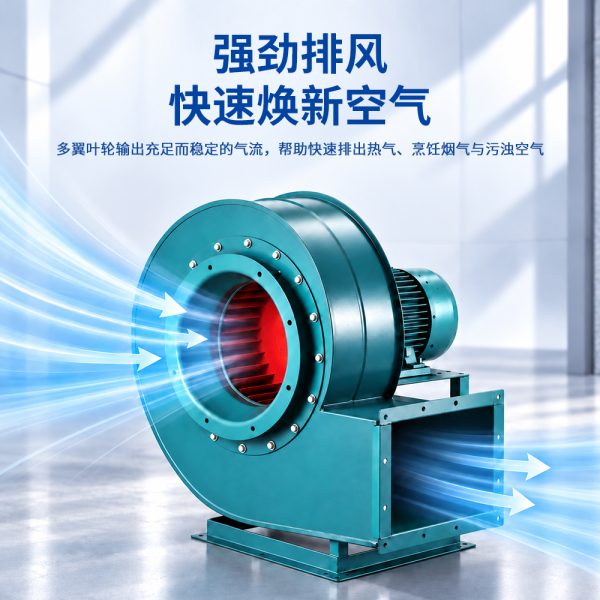

强劲排风，快速焕新空气
多翼叶轮输出充足而稳定的气流，帮助快速排出热气、烹饪烟气与污浊空气，高效改善室内空气环境。

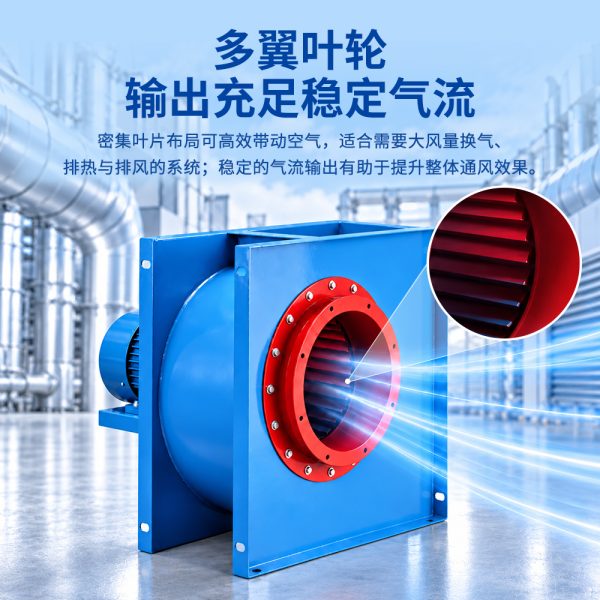

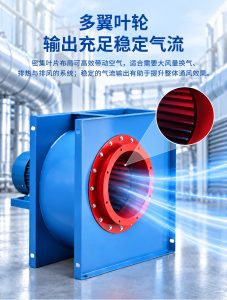

多翼叶轮｜输出充足稳定气流
密集叶片布局可高效带动空气，适合需要大风量换气、排热与排风的系统；稳定的气流输出有助于提升整体通风效果。

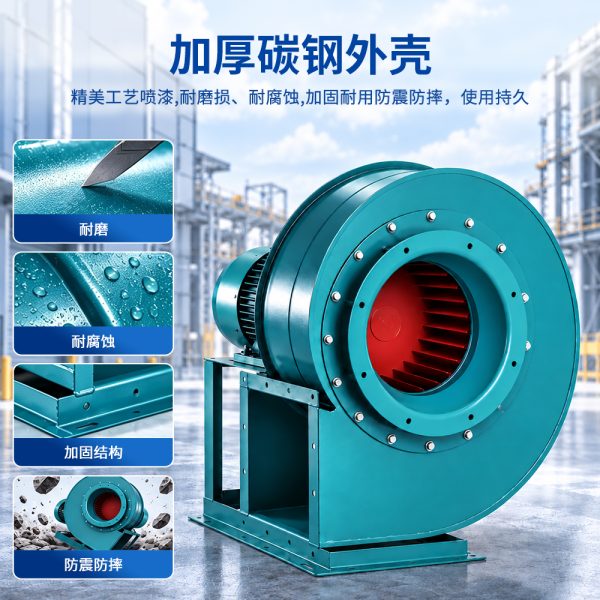

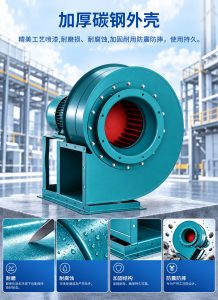

加厚碳钢外壳，坚固耐用
精美工艺喷漆，耐磨损、耐腐蚀，加固耐用防震防摔，使用持久。

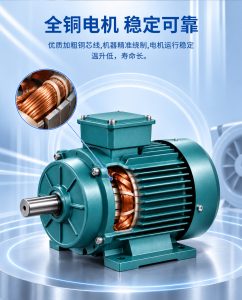

全铜电机，稳定可靠
优质加粗铜芯线，机器精准绕制，电机运行稳定，温升低，寿命长，保障风机长期不间断作业。

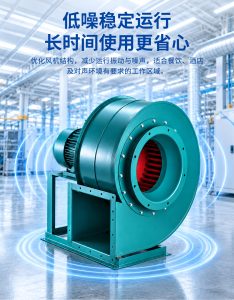

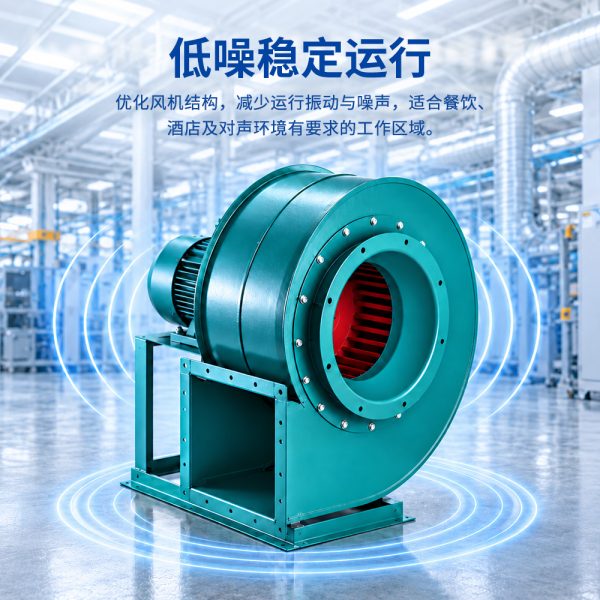

低噪稳定运行，长时间使用更省心
优化风机结构，减少运行振动与噪声，适合餐饮、酒店及对声环境有要求的工作区域。

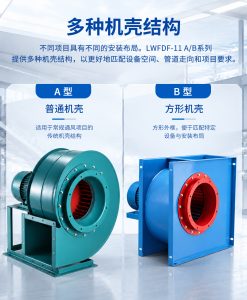

多种机壳结构，灵活选型
不同项目具有不同的安装布局。LWFDF-11 A/B 系列提供多种机壳结构，以更好地匹配设备空间、管道走向和项目要求。
- A 型｜普通机壳：适用于常规通风项目的传统机壳结构
- B 型｜方形机壳：方形外框，便于匹配特定设备与安装布局
产品性能参数表
| 型号 | 电压 (V) | 转速 (r/min) | 功率 (kw) | 流量 (m³/h) | 全压 (pa) | 噪声 (dB (A)) |
|---|---|---|---|---|---|---|
| LWFDF-11-1.5A-0.37-2P-1-001 | 220 | 2800 | 0.37 | 700-800 | 912-720 | ≤72 |
| LWFDF-11-1.5A-0.37-2P-3-002 | 380 | 2800 | 0.37 | 700-800 | 912-720 | ≤72 |
| LWFDF-11-1.5A-1.1-2P-1-001 | 220 | 2800 | 1.1 | 1900-2500 | 1200-959 | ≤74 |
| LWFDF-11-2A-1.1-2P-3-002 | 380 | 2800 | 1.1 | 950-1850 | 410-294 | ≤67 |
| LWFDF-11-2A-0.25-4P-1-003 | 220 | 1450 | 0.25 | 1900-2500 | 1200-959 | ≤74 |
| LWFDF-11-2A-0.25-4P-3-004 | 380 | 1450 | 0.25 | 950-1850 | 410-294 | ≤67 |
| LWFDF-11-2.25A-1.5-2P-1-001 | 220 | 2800 | 1.5 | 2690-3550 | 1510-1213 | ≤75 |
| LWFDF-11-2.25A-1.5-2P-3-002 | 380 | 2800 | 1.5 | 1349-2010 | 430-372 | ≤68 |
| LWFDF-11-2.25A-0.37-4P-1-003 | 220 | 1450 | 0.37 | 2500-3800 | 1510-1213 | ≤75 |
| LWFDF-11-2.25A-0.37-4P-3-004 | 380 | 1450 | 0.37 | 1349-2010 | 430-372 | ≤68 |
| LWFDF-11-2.5A-0.75-4P-1-001 | 220 | 1450 | 0.75 | 1950-2850 | 490-390 | ≤68 |
| LWFDF-11-2.5A-0.75-4P-3-002 | 380 | 1450 | 0.75 | 1950-2850 | 490-390 | ≤68 |
| LWFDF-11-2.5A-2.2-2P-3-003 | 380 | 2900 | 2.2 | 2150-4200 | 2120-1622 | ≤72 |
| LWFDF-11-2.8A-1.1-4P-1-001 | 220 | 1450 | 1.1 | 2100-3400 | 525-350 | ≤68 |
| LWFDF-11-2.8A-1.1-4P-3-002 | 380 | 1450 | 1.1 | 2100-3400 | 525-350 | ≤68 |
| LWFDF-11-3A-1.1-4P-1-001 | 220 | 1450 | 1.1 | 2500-3800 | 600-440 | ≤68 |
| LWFDF-11-3A-1.5-4P-1-002 | 220 | 1450 | 1.5 | 3500-5000 | 620-500 | ≤70 |
| LWFDF-11-3A-2.2-4P-1-003 | 220 | 1450 | 2.2 | 4100-5400 | 830-630 | ≤70 |
| LWFDF-11-3A-1.1-4P-3-004 | 380 | 1450 | 1.1 | 2500-3800 | 600-440 | ≤68 |
| LWFDF-11-3A-1.5-4P-3-005 | 380 | 1450 | 1.5 | 3500-5000 | 620-500 | ≤70 |
| LWFDF-11-3A-2.2-4P-3-006 | 380 | 1450 | 2.2 | 4100-5400 | 830-630 | ≤70 |
| LWFDF-11-3.2A-2.2-4P-3-001 | 380 | 1450 | 2.2 | 4500-6200 | 890-650 | ≤73 |
| LWFDF-11-3.2A-0.75-6P-3-002 | 380 | 960 | 0.75 | 2400-3500 | 420-340 | ≤68 |
| LWFDF-11-3.5A-2.2-4P-3-001 | 380 | 1450 | 2.2 | 5100-6700 | 1200-1000 | ≤70 |
| LWFDF-11-3.5A-1.1-6P-3-002 | 380 | 960 | 1.1 | 3377-4436 | 526-438 | ≤65 |
| LWFDF-11-4A-2.2-6P-3-001 | 380 | 960 | 2.2 | 6098-7560 | 592-520 | ≤68 |
| LWFDF-11-4A-4-4P-3-002 | 380 | 1450 | 4 | 8712-11188 | 1302-1040 | ≤73 |
| LWFDF-11-4.5A-5.5-4P-3-001 | 380 | 1450 | 5.5 | 9100-12800 | 1410-1100 | ≤80 |
| LWFDF-11-4.5A-3-6P-3-001 | 380 | 960 | 3 | 8500-10300 | 760-620 | ≤71 |
| LWFDF-11-5A-7.5-6P-3-001 | 380 | 960 | 7.5 | 16000-22000 | 960-700 | ≤85 |
| LWFDF-11-5A-5.5-6P-3-001 | 380 | 960 | 5.5 | 14800-17200 | 870-680 | ≤62 |
外形尺寸
| 型号 | 电机功率 | 进风口尺寸 Φ1 Φ2 Φ3 n1-d1 A1 A2 A3 | 出风口尺寸 a×B1 B2 B3 b×y n2-d2 | 外形尺寸 C1 C2 C3 C4 C5 E E1 H H1 H2 H3 L L1 n3-d3 | 重量 (kg) |
|---|---|---|---|---|---|
| LWFDF-11-1.5A | 0.37-2 | 116 140 160 6-Φ7 114 140 160 | 140 90 115 136 1×115 4-Φ8 | 180 210 150 25 20 248 117 188 303 96 115 335 82 4-Φ10 | 10 |
| LWFDF-11-2A | 1.1-2 | 150 175 195 8-Φ7 125 157 185 | 78.5 142 174 202 2×87 8-Φ8 | 205 235 220 40 300 319 144 258 400 126 142 381 98 4-Φ10 | 22 |
| LWFDF-11-2A | 0.25-4 | 150 175 195 8-Φ7 125 157 185 | 78.5 142 174 202 2×87 8-Φ8 | 205 235 220 40 300 319 144 258 400 126 142 381 98 4-Φ10 | 18 |
| LWFDF-11-2.25A | 1.5-2 | 150 175 195 8-Φ7 125 157 185 | 78.5 168 204 232 3×68 8-Φ8 | 205 235 240 40 320 381 163 270 431 139 160 435 104 4-Φ10 | 24 |
| LWFDF-11-2.25A | 0.37-4 | 150 175 195 8-Φ7 125 157 185 | 78.5 168 204 232 3×68 8-Φ8 | 205 235 240 40 320 381 163 270 431 139 160 435 104 4-Φ10 | 20 |
| LWFDF-11-2.5A | 0.75-4 | 180 205 230 8-Φ7 125 157 185 | 78.5 208 244 272 3×81 10-Φ8 | 205 235 240 40 380 381 180 298 483 142 185 488 98 4-Φ10 | 26 |
| LWFDF-11-2.5A | 2.2-2 | 180 205 230 8-Φ7 125 157 185 | 78.5 208 244 272 3×81 10-Φ8 | 205 235 240 40 380 381 180 298 483 142 185 488 98 4-Φ10 | 30 |
| LWFDF-11-2.8A | 1.1-4 | 180 205 230 8-Φ7 136 168 196 | 3×56 265 297 325 74 12-Φ8 | 205 235 220 40 300 482 224 350 570 168 218 438 104 4-Φ10 | 30 |
| LWFDF-11-3A | 1.1-4 | 230 260 284 8-Φ7 128 160 188 | 2×80 233 272 300 4×68 12-Φ8 | 205 235 220 40 300 482 224 350 570 180 221 426 98 4-Φ10 | 35 |
| LWFDF-11-3A | 1.5-4 | 230 260 284 8-Φ7 128 160 188 | 2×80 233 272 300 4×68 12-Φ8 | 205 235 220 40 300 482 224 350 570 180 221 426 98 4-Φ10 | 40 |
| LWFDF-11-3A | 2.2-4 | 230 260 284 8-Φ7 191 230 258 | 3×76.6 233 272 300 4×68 14-Φ8 | 280 310 360 40 440 482 224 350 570 180 221 556 134 4-Φ10 | 40 |
| LWFDF-11-3.2A | 2.2-4 | 230 260 284 8-Φ7 199 231 259 | 3×77 302 334 362 3×111 12-Φ8 | 280 310 360 40 480 553 250 410 666 197 251 519 108 4-Φ10 | 52 |
| LWFDF-11-3.2A | 0.75-6 | 230 260 284 8-Φ7 199 231 259 | 3×77 302 334 362 3×111 12-Φ8 | 280 310 360 40 480 553 250 410 666 197 251 519 108 4-Φ10 | 48 |
| LWFDF-11-3.5A | 3.4-4 | 280 320 355 8-Φ10 232 272 300 | 4×68 226 262 290 4×65.5 16-Φ8 | 280 310 410 40 540 491 334 675 197 229 265 600 152 4-Φ12 | 71 |
| LWFDF-11-3.5A | 2.2-4 | 280 320 355 8-Φ10 232 272 300 | 4×68 226 262 290 4×65.5 16-Φ8 | 280 310 410 40 540 491 334 675 197 229 265 600 152 4-Φ12 | 71 |
| LWFDF-11-3.5A | 1.1-6 | 280 320 355 8-Φ10 232 272 300 | 4×68 226 262 290 4×65.5 16-Φ8 | 280 310 410 40 540 491 334 675 197 229 265 600 152 4-Φ12 | 67 |
| LWFDF-11-4A | 4.4-4 | 315 355 395 8-Φ10 232 272 300 | 4×68 269 305 333 76.25 16-Φ8 | 280 310 420 40 500 616 264 472 774 261 302 640 170 4-Φ12 | 89 |
| LWFDF-11-4A | 4.4-4 | 315 355 395 8-Φ10 232 272 300 | 4×68 269 305 333 76.25 16-Φ8 | 280 310 420 40 500 616 264 472 774 261 302 640 170 4-Φ12 | 73 |
| LWFDF-11-4A | 1.5-6 | 315 355 395 8-Φ10 232 272 300 | 4×68 269 305 333 76.25 16-Φ8 | 310 420 40 500 616 264 472 774 261 302 640 170 4-Φ12 | 70 |
| LWFDF-11-4A | 2.2-6 | 315 355 395 8-Φ10 232 272 300 | 4×68 269 305 333 76.25 16-Φ8 | 280 310 420 40 500 616 264 472 774 261 302 640 170 4-Φ12 | 85 |
| LWFDF-11-4.5A | 5.5-4 | 380 415 440 8-Φ10 315 347 375 | 4×86.75 330 362 390 4×90.5 16-Φ8 | 366 416 545 60 450 722 320 560 906 284 347 742 202 4-Φ14 | 117 |
| LWFDF-11-4.5A | 3-6 | 380 415 440 8-Φ10 315 347 375 | 4×86.75 330 362 390 4×90.5 16-Φ8 | 366 416 545 60 450 722 320 560 906 284 347 742 202 4-Φ14 | 134 |
| LWFDF-11-5A | 7.5-6 | 396 430 456 8-Φ10 365 397 425 | 4×99.25 385 417 445 104.3 16-Φ8 | 400 500 730 80 530 777 320 620 974 354 377 921 424 4-Φ14 | 218 |
| LWFDF-11-5A | 5.5-6 | 396 430 456 8-Φ10 365 397 425 | 4×99.25 385 417 445 104.3 16-Φ8 | 385 410 710 777 320 620 974 354 377 844 225 4-Φ14 | 164 |
