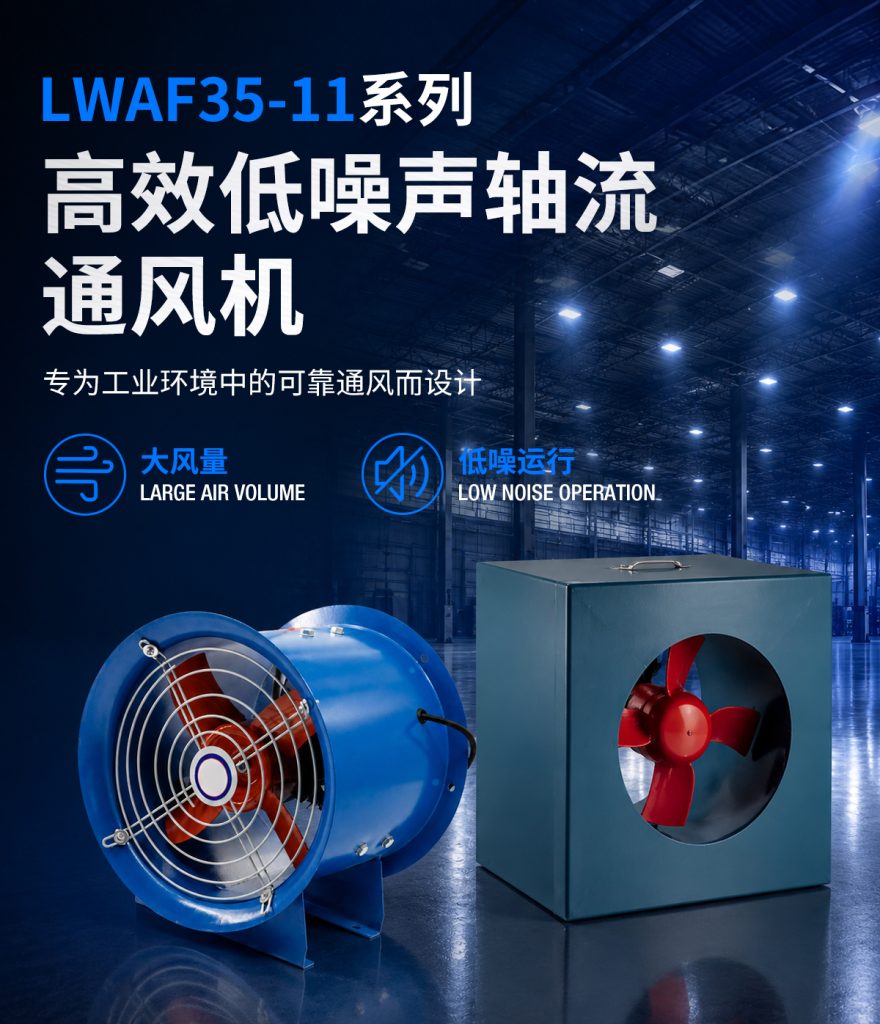

LWAF35-11 系列高效低噪轴流通风机

适用于各类工业场景稳定通风换气

核心优势

✅ 大风量 ✅ 运行噪音低

产品概述

LWAF35-11 系列高效低噪轴流风机分为圆筒固定式轴流风机、方形箱体轴流风机两种款式。 配备经过动平衡校正的加厚钢制扇叶与全铜电机，具备风量大、风压适中、运行噪音低、结构坚固等特点。 广泛用于厂房通风换气、烟尘排放、仓库除湿、机房降温、地下空间空气循环。 可接驳管道或者墙体安装，满足工厂、仓库长时间持续通风需求。

产品特点

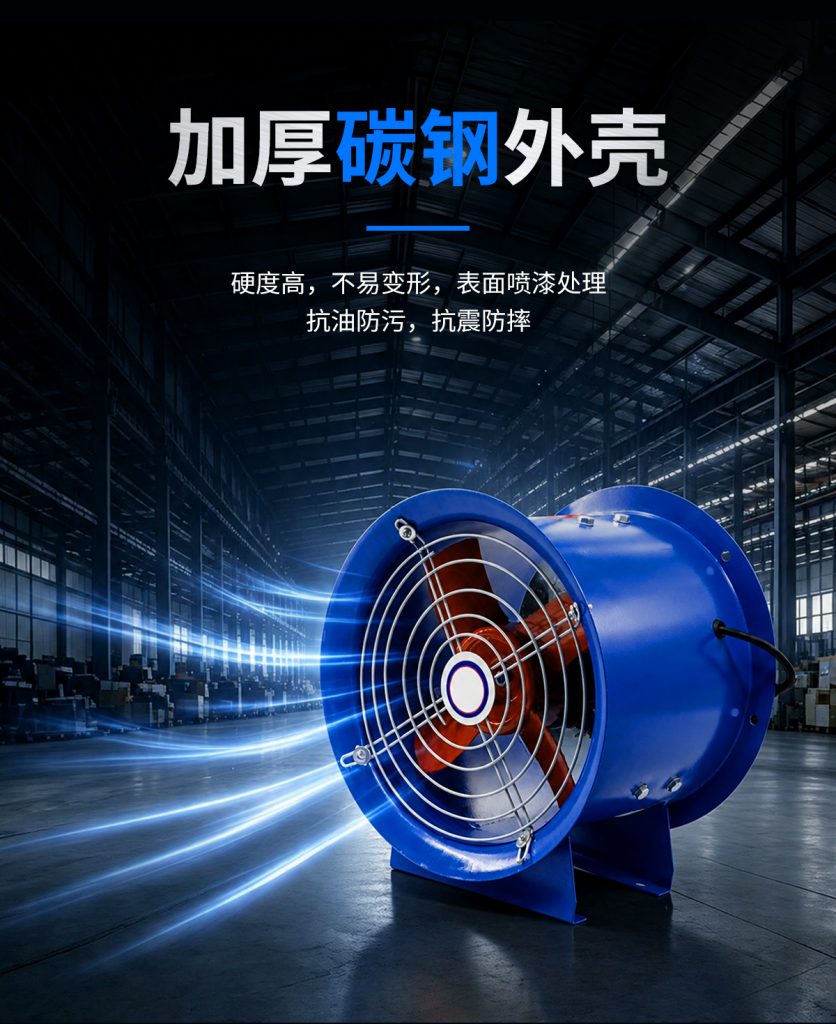

加厚碳钢壳体

加厚碳钢材质，硬度高不易变形；表面喷涂处理，防油污、抗震动、耐磕碰，适配各类恶劣工业工况。

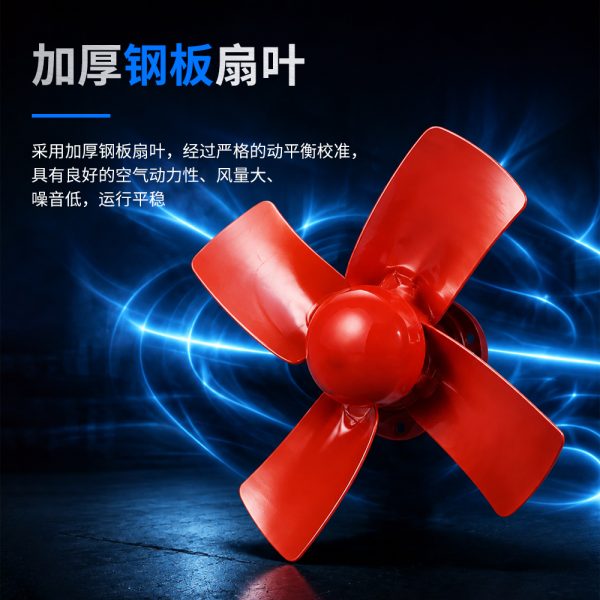

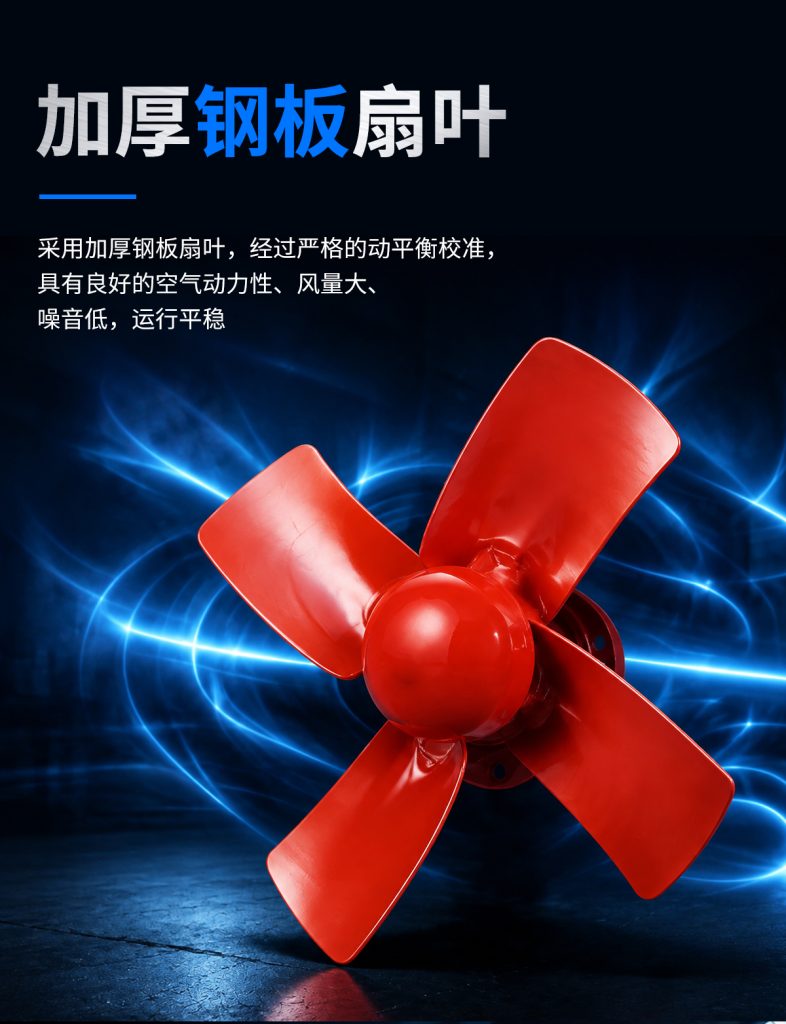

加厚钢制扇叶

所有扇叶严格经过动平衡校正，气动性能优异；风量大、噪音低，长时间连续运转稳定可靠。

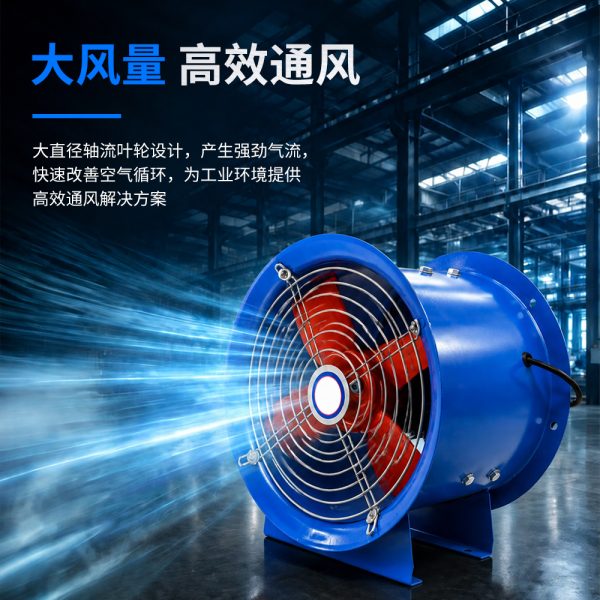

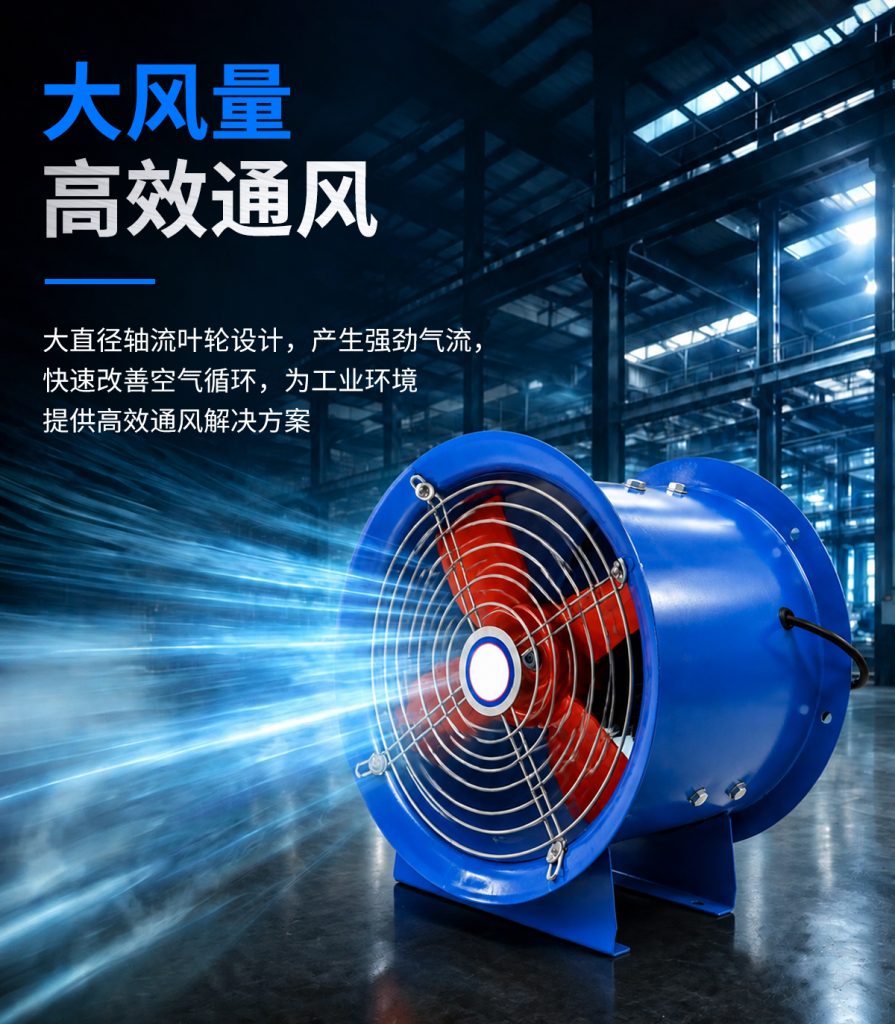

大风量 高效通风

大直径轴流叶轮形成强劲气流，快速加速室内空气流通，排出热风、烟气与污浊空气，为工业场地提供可靠通风方案。

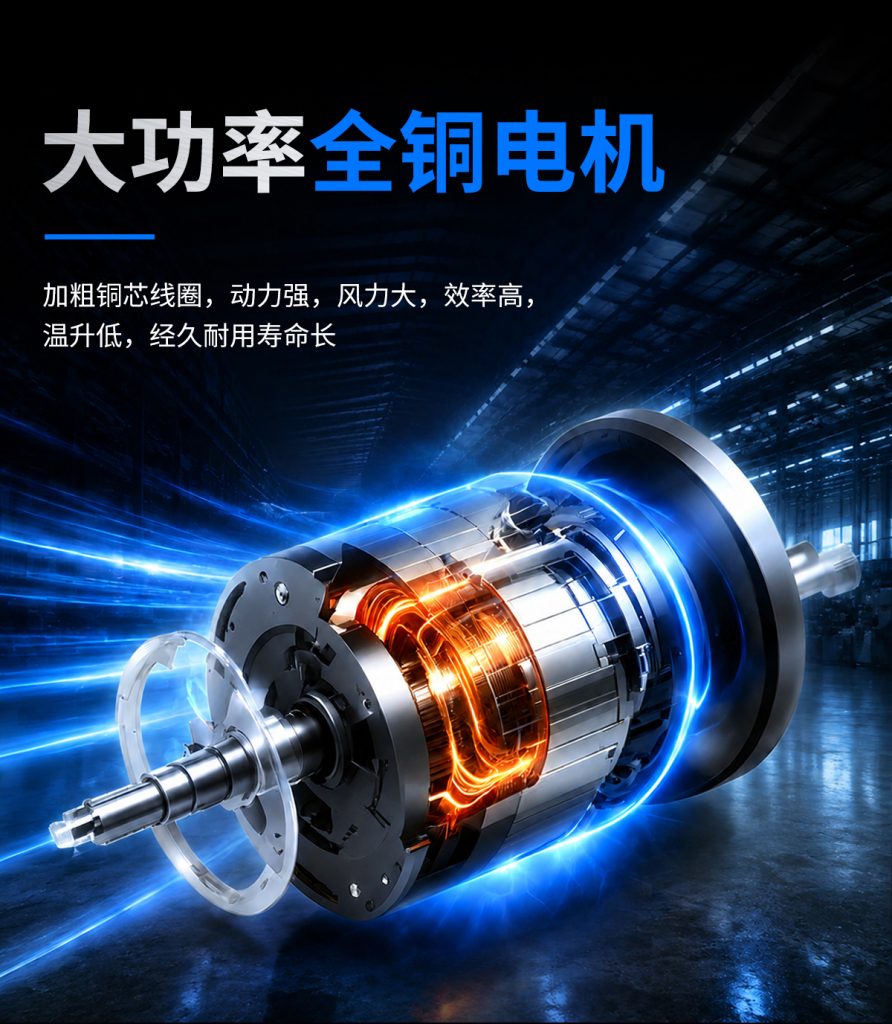

大功率全铜电机

加厚纯铜绕组，动力强劲、能效高、温升低，适合长期不间断运行，经久耐用。

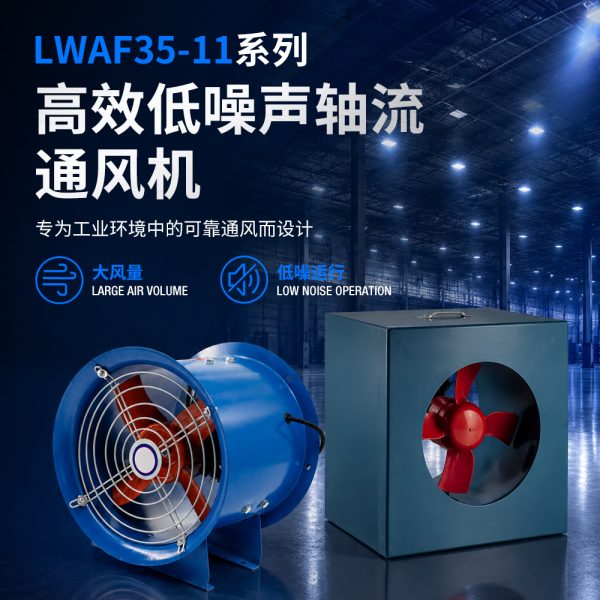

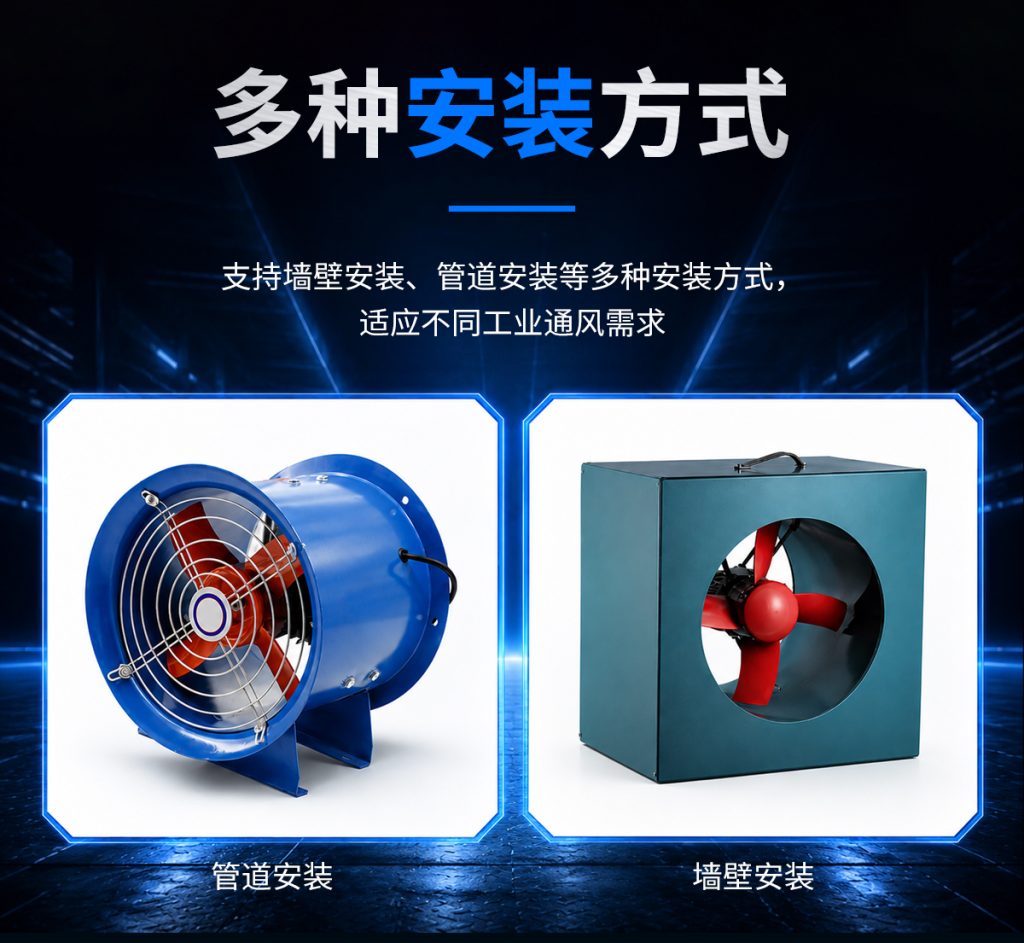

两种款式可选

1. 圆筒固定式轴流风机 标准圆筒结构，可落地安装，也可直接对接管道。
2. 方形箱体轴流风机 方形框架结构，适合墙体开孔嵌入式安装。

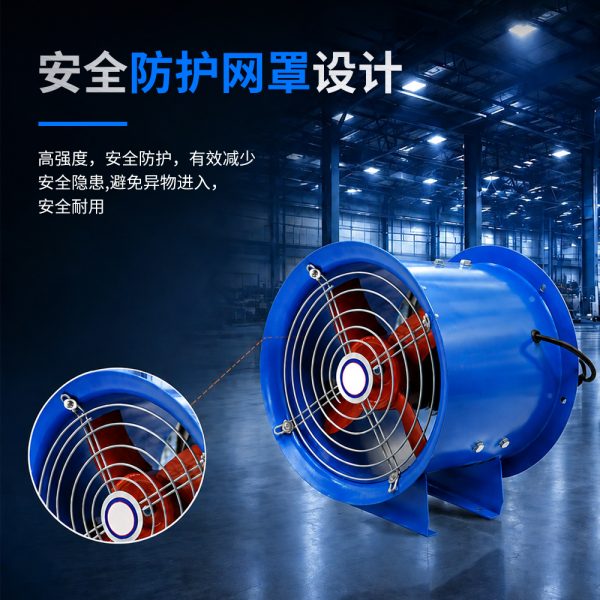

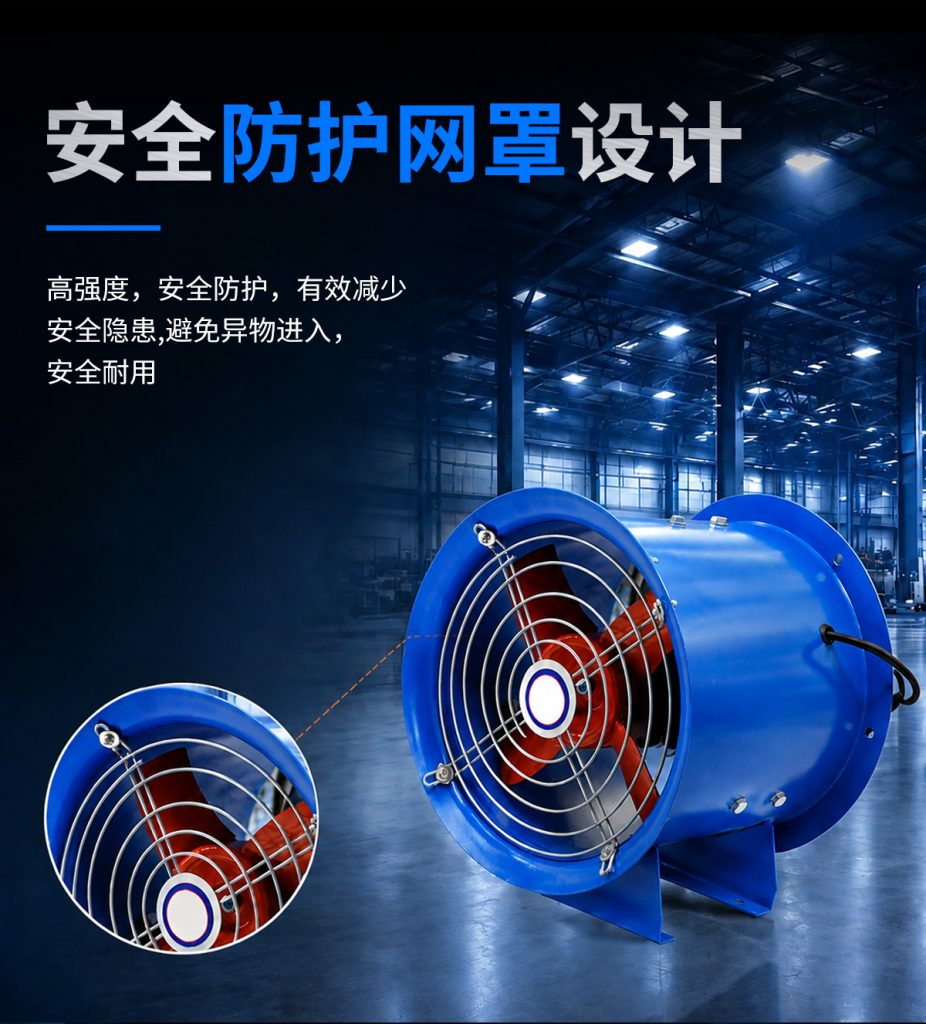

安全防护网罩设计

高强度，安全防护，有效减少 安全隐患，避免异物进入， 安全耐用

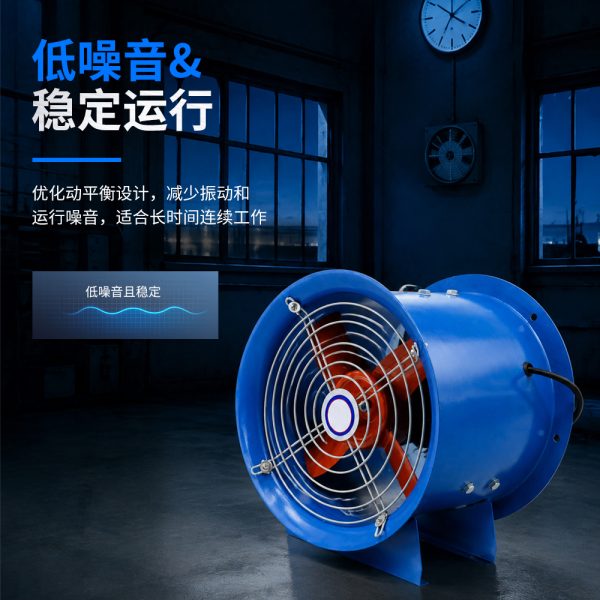

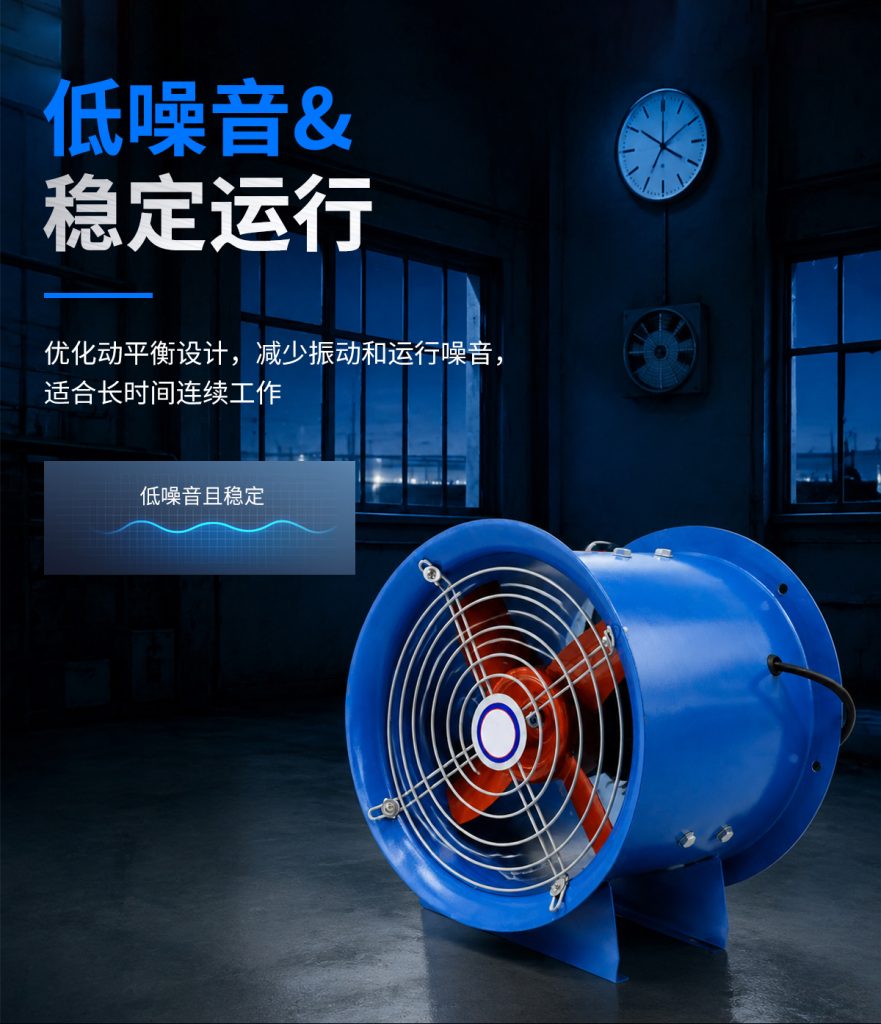

低噪音 & 稳定运行

优化动平衡设计，减少振动和运行噪音， 适合长时间连续工作

技术参数

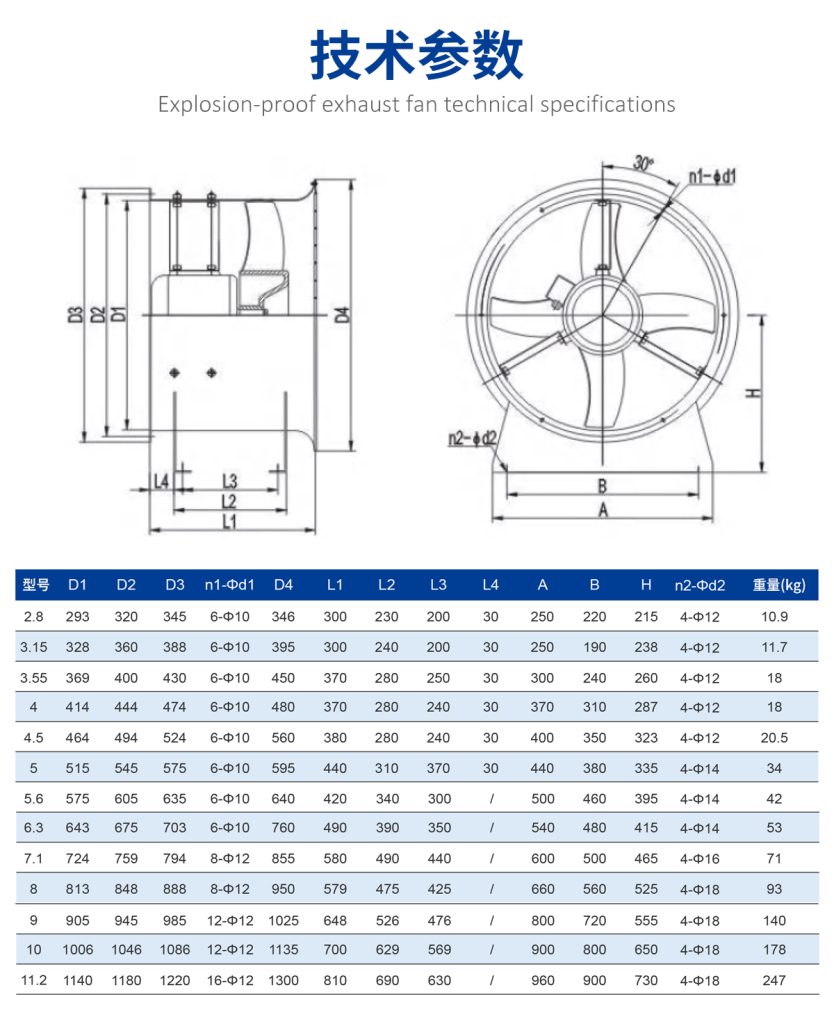

1. 圆筒风机尺寸表

型号	D1	D2	D3	n1-Φd1	D4	L1	L2	L3	L4	A	B	H	n2-Φd2	重量 (kg)
2.8	293	320	345	6-Φ10	346	300	230	200	30	250	220	215	4-Φ12	10.9
3.15	328	360	388	6-Φ10	395	300	240	200	30	250	190	238	4-Φ12	11.7
3.55	369	400	430	6-Φ10	450	370	280	250	30	300	240	260	4-Φ12	18
4	414	444	474	6-Φ10	480	370	280	240	30	370	310	287	4-Φ12	18
4.5	464	494	524	6-Φ10	560	380	280	240	30	400	350	323	4-Φ12	20.5
5	515	545	575	6-Φ10	595	440	310	370	30	440	380	335	4-Φ14	34
5.6	575	605	635	6-Φ10	640	420	340	300	/	500	460	395	4-Φ14	42
6.3	643	675	703	6-Φ10	760	490	390	350	/	540	480	415	4-Φ14	53
7.1	724	759	794	8-Φ12	855	580	490	440	/	600	500	465	4-Φ16	71
8	813	848	888	8-Φ12	950	579	475	425	/	660	560	525	4-Φ18	93
9	905	945	985	12-Φ12	1025	648	526	476	/	800	720	555	4-Φ18	140
10	1006	1046	1086	12-Φ12	1135	700	629	569	/	900	800	650	4-Φ18	178
11.2	1140	1180	1220	16-Φ12	1300	810	690	630	/	960	900	730	4-Φ18	247

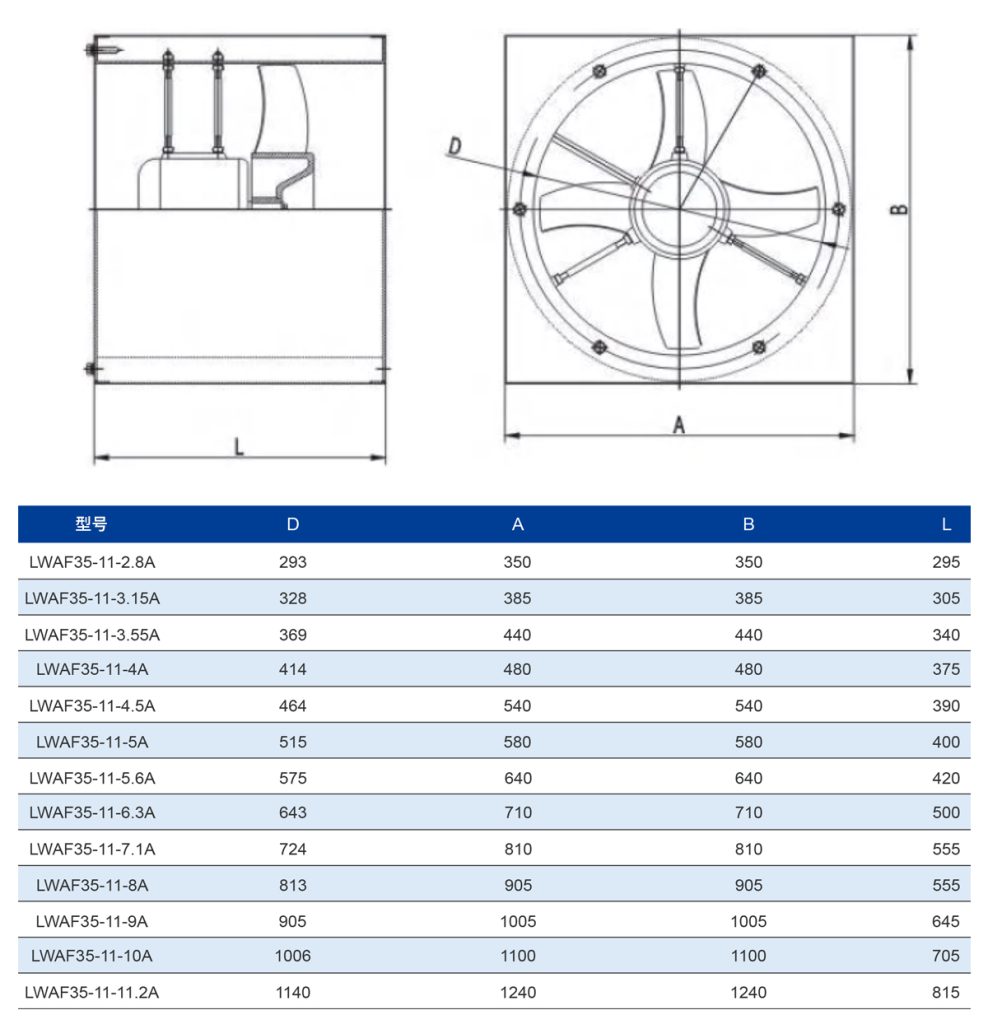

2. 方形箱体风机尺寸表

型号	D	A	B	L
LWAF35-11-2.8A	293	350	350	295
LWAF35-11-3.15A	328	385	385	305
LWAF35-11-3.55A	369	440	440	340
LWAF35-11-4A	414	480	480	375
LWAF35-11-4.5A	464	540	540	390
LWAF35-11-5A	515	580	580	400
LWAF35-11-5.6A	575	640	640	420
LWAF35-11-6.3A	643	710	710	500
LWAF35-11-7.1A	724	810	810	555
LWAF35-11-8A	813	905	905	555
LWAF35-11-9A	905	1005	1005	645
LWAF35-11-10A	1006	1100	1100	705
LWAF35-11-11.2A	1140	1240	1240	815

3. 性能参数表

型号	转速 (r/min)	风量 (m³/h)	全压 (Pa)	电机功率 (kw)
LWAF35-11-2.8A-0.25-2P-1-001	2900	2921	186	0.25
LWAF35-11-2.8A-0.09-4P-1-002	1450	1464	48	0.09
LWAF35-11-3.15A-0.37-2P-1-001	2900	4141	237	0.37
LWAF35-11-3.15A-0.12-4P-1-002	1450	2072	59	0.12
LWAF35-11-3.55A-0.75-2P-1-001	2900	5965	300	0.75
LWAF35-11-3.55A-0.18-4P-1-002	1450	2977	75	0.18
LWAF35-11-4A-1.1-2P-1-001	2900	8513	380	1.1
LWAF35-11-4A-0.25-4P-1-002	1450	4263	95	0.25
LWAF35-11-4.5A-0.37-4P-1-001	1450	6070	120	0.37
LWAF35-11-5A-0.55-4P-1-001	1450	8327	149	0.55
LWAF35-11-5A-0.37-6P-1-002	960	5566	64	0.37
LWAF35-11-5.6A-1.1-4P-1-001	1450	11682	186	1.1
LWAF35-11-5.6A-0.37-6P-1-002	960	7724	81	0.37
LWAF35-11-6.3A-1.5-4P-1-001	1450	16639	236	1.5
LWAF35-11-6.3A-0.75-6P-1-002	960	11016	104	0.75
LWAF35-11-7.1A-3-4P-1-001	1450	23815	300	3.0
LWAF35-11-7.1A-0.75-6P-1-002	960	15766	131	0.75
LWAF35-11-8A-5.5-4P-1-001	1450	34073	380	5.5
LWAF35-11-8A-1.5-6P-1-002	960	22556	167	1.5
LWAF35-11-9A-3-6P-1-001	960	32119	211	3
LWAF35-11-10A-4-6P-1-001	960	44062	261	4
LWAF35-11-11.2A-7.5-6P-1-001	960	61091	337	7.5
