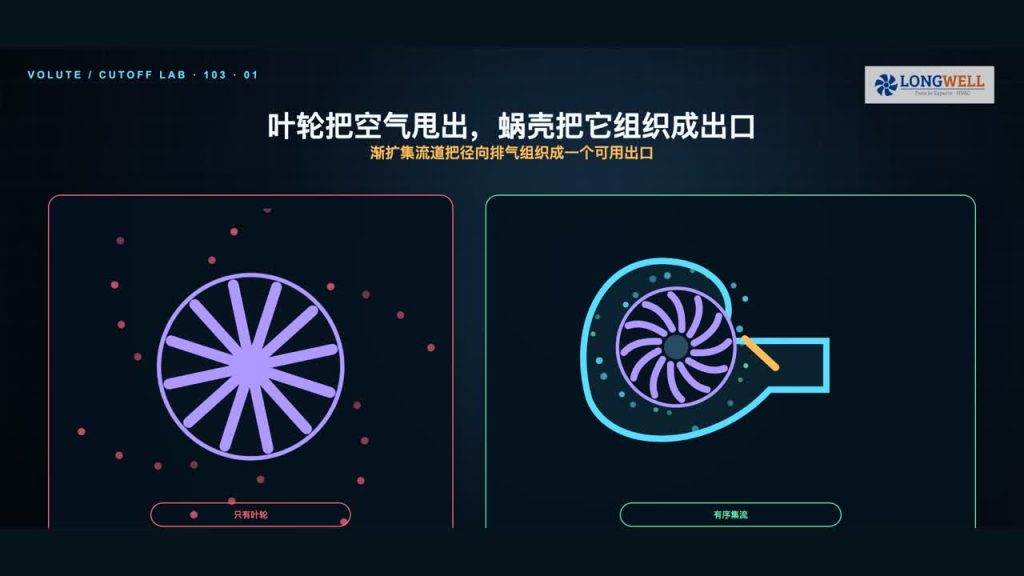

离心叶轮把能量传给空气以后，任务并没有结束。离开叶轮外缘的气流分布在整个圆周上，方向、速度和脉动都不均匀；设备却需要一个可连接风管、换热器或工艺系统的出口。蜗壳负责把这些分散气流逐段收集并组织到出口，蜗舌则位于流道收束与出口分界附近，直接面对周期经过的叶片尾迹。
因此，蜗壳不是保护叶轮的普通外罩，蜗舌间隙也不是从一本手册抄出一个百分比就能定案。几何要与叶轮、转速、目标流量、压力要求、出口连接和系统阻力共同匹配。本文沿完整能量路径解释这些关系，并把“看起来顺滑”的造型还原成可测量、可比较、可追溯的工程决策。
先把结论说清：蜗壳与叶轮是一个气动组件
叶轮的主要工作是对空气做功，使气流获得速度和总能量；蜗壳的主要工作是收集圆周各处的流量、把它导向出口，并在合适条件下让部分速度能转化为可用静压。两者之间没有一条可以任意拆开的边界。叶轮相同而蜗壳宽度、面积增长、蜗舌位置或出口过渡不同，完整风机的压力、功率、效率和声音都可能变化。
这也是为什么裸叶轮测试、无蜗壳插入式结构和完整蜗壳风机不能只按外径互相替代。它们的下游扩压、回流控制和安装边界不同。选型时应明确测试对象究竟是叶轮、风机总成还是装入设备后的系统；只有边界一致，曲线与声学数据才可比较。
沿圆周逐段集流，流道为什么通常越来越大
从蜗舌之后沿叶轮旋转方向前进，蜗壳不断接收叶轮外缘排出的新流量。靠近起点时累计流量较小，接近出口时累计流量较大，所以流道面积通常随圆周位置增加。这个直觉帮助理解蜗壳的螺旋外形，但它不是唯一设计规则，更不能简单理解为面积与角度必须保持固定比例。
真实流动还受边界层、周向速度分布、叶轮出口角、通道宽度、泄漏、粗糙度与局部回流影响。面积增长过慢可能造成局部速度偏高和拥塞；增长过快则可能带来不利压力梯度、分离和不均匀扩压。工程上需要同时查看截面面积、有效流通面积与三维速度场，而不是只核对二维外轮廓。
静压回收发生了什么，为什么不能只看速度下降
当流道逐渐扩张且流动保持可控时，平均速度有机会降低，部分动能表现为静压上升。这就是常说的静压回收。但“速度降低”并不自动等于“效率提高”：若扩张过急、转弯过强或入口分布失真，气流可能分离并形成低速回流区，机械能会耗散为湍流和热。
判断蜗壳是否有效，要在相同测试边界下同时看风量、静压或全压、输入功率、效率与运行稳定性。某个测点静压变高，可能伴随出口速度分布恶化或总压损失增加；反过来，出口仍有速度也不一定全部是浪费，因为下游风道可能继续利用这部分动压。测量口径必须先说清楚。
全压才是能量账本，静压只是其中一种表现
全压可以理解为静压与动压在规定测量条件下的组合，它更接近追踪气流机械能的账本。理想扩压过程会让动压下降、静压上升，同时尽量保留全压；真实蜗壳则会因摩擦、混合、分离、泄漏和非均匀流动产生全压损失。只展示静压回升而不报告全压和功率，无法证明能量转换质量。
不同标准、安装类别和测点布置会改变结果表达。供应商给出性能曲线时，应注明空气密度、转速、入口和出口配置、压力口径、功率测点与测试装置。若两个方案的测试边界不同，即使曲线单位相同也不能直接比较，更不能把一个型号的回收效果迁移到另一个叶轮或机壳。
蜗舌为什么是叶轮尾迹最敏感的相遇点
每片叶片经过蜗舌附近时，叶片尾迹、局部高速区和压力扰动都会与这个固定结构相互作用。周期性相遇可在叶片通过频率及其谐波附近形成离散音调，也会给蜗舌和机壳施加周期载荷。叶片数、转速、尾迹强度、蜗舌位置与形状共同决定相互作用，不应把声音问题只归因于电机。
叶片通过频率可用叶片数乘以每秒转数作基础估算，但这个频率只告诉你关注哪里，不预测最终声级。真实声谱还受结构模态、机壳刚度、入口畸变、出口风道、反射环境和背景噪声影响。确认离散音调需要受控声学测量与转速关联分析，而不是凭一段手机录音判断。
蜗舌间隙为什么不存在通用最佳百分比
间隙偏小可能加强蜗舌对叶片尾迹的切割与周期压力波动，也可能增加局部拥塞、擦碰风险和对制造偏差的敏感性；间隙增大可能减弱某些直接相互作用，却让更多气流在蜗舌附近回流或重复循环，从而改变压力、效率和曲线形状。这是权衡，不是单方向优化。
间隙还必须考虑叶轮径向跳动、轴承游隙、热膨胀、装配偏心、运输变形、积尘和维护状态。一个在理想样机上安全的几何，未必在批量公差和全寿命条件下可靠。应把最小实际间隙、最坏公差链和运行包络写入验证计划，再通过多工况测试确认。

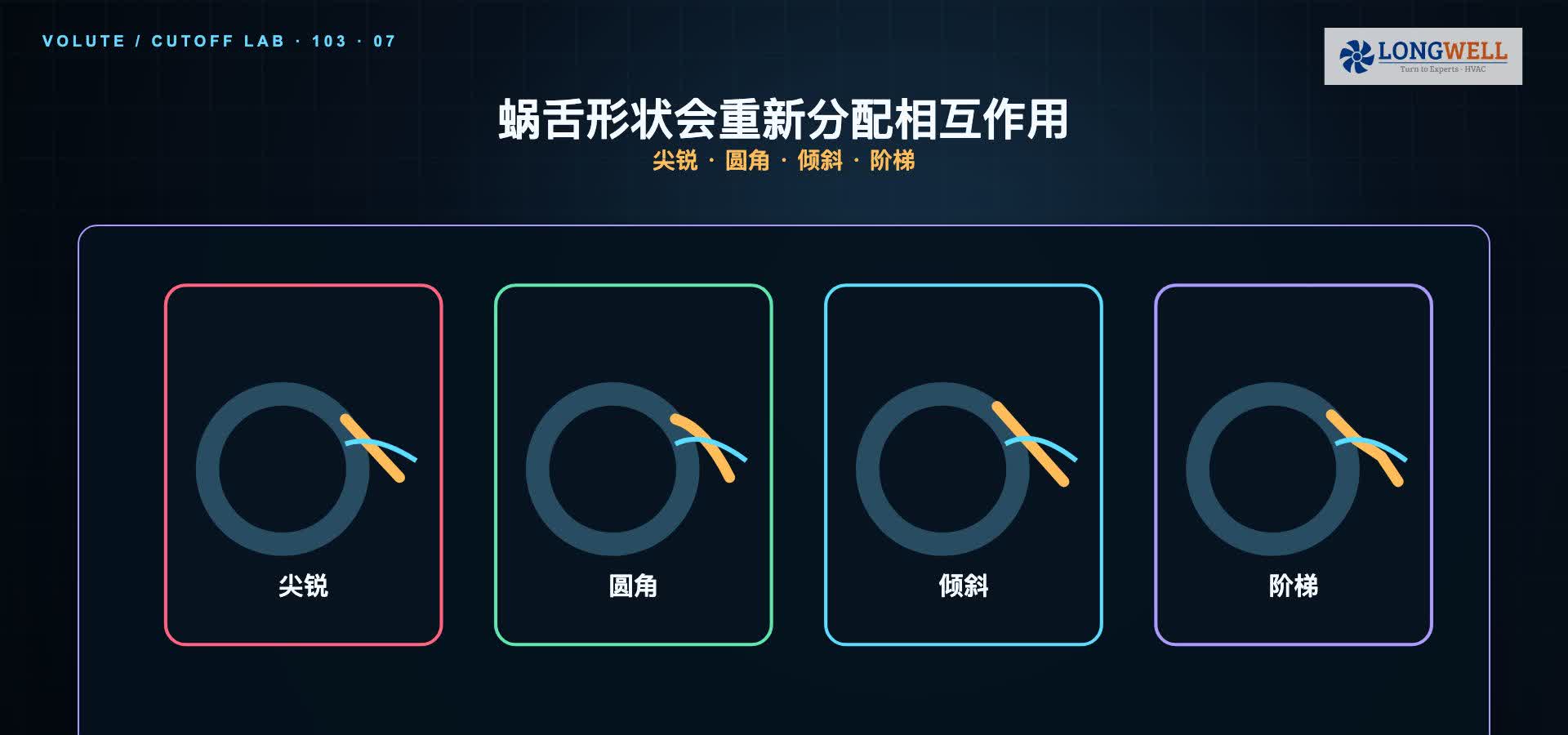

尖锐、圆角、倾斜或阶梯蜗舌改变了什么
蜗舌前缘的半径、倾角、厚度和轴向变化会重新分配尾迹相互作用的时间和空间。尖锐前缘可能形成更集中、更清晰的相遇位置；圆角可能让局部压力变化更平缓；倾斜或阶梯轮廓则可能让不同轴向位置不在同一时刻相遇。以上只是机理方向，不能脱离具体流场给四种形状排出固定优劣。
图示只帮助识别可调几何变量。真正比较时应保持叶轮、转速、蜗壳主体、出口和测试条件一致，同时观察压力曲线、输入功率、效率、窄带与宽带声音、振动以及制造可行性。若只比较单一声级或单个工作点，很容易把问题转移到另一个频段或工况。
面积增长规律怎样在真实流动中失效
设计者可以用理想化流量分配建立初始面积规律，但叶轮出口并不会沿圆周均匀排出完全相同的流量和速度。蜗舌附近的回流、叶片尾迹、二次流、侧壁边界层和叶轮与机壳间隙都会改变有效分配。若仍按理想假设机械放大截面，某些区段可能速度过高，另一些区段则可能扩压过度。
诊断时要把静压分布、截面平均速度、低速回流区和出口畸变放在一起看。CFD 可以帮助定位拥塞、分离与周向不均匀，但结果必须说明网格、湍流模型、边界条件、收敛和敏感性。仿真图颜色漂亮并不代表损失预测已经被台架证实。
出口过渡与下游系统会改写蜗壳表现
蜗壳出口如果立即连接急弯、突缩、突扩、挡板、换热器或不对称风道，非均匀速度和残余旋流可能与这些部件再次作用。出口静压回收不完整、局部分离或测点位置不合适，都会让现场结果偏离独立风机曲线。风机出口与系统入口应作为连续流路审查。
设计评审应记录出口法兰尺寸、过渡段长度、首个弯头方向、整流需求和可用直管段，并明确性能测点。需要补充基础流路知识时，可阅读离心风机工作原理解析；该内容解释通用能量路径，不等同于当前型号或安装系统的性能承诺。
运行点变化会让同一蜗壳呈现不同流场
风机不会独自决定风量。风机曲线与系统阻力曲线的交点才是运行点。过滤器堵塞、阀门调节、换热器结霜、风道改造或空气密度变化都会移动这个交点，随之改变叶轮出口速度、蜗壳内扩压负担、蜗舌回流与声音。额定点表现良好，不代表低流量和高流量端同样稳定。
变速系统还要检查多个转速下的曲线与声谱。相似规律可以用于初步推算趋势，但结构共振、控制限制、雷诺数变化和系统效应可能破坏简单缩放。验证矩阵至少应覆盖常用区、目标点和两侧边界，并监控电流、功率、温升、振动与异常声音。
材料和制造公差会把设计几何变成另一种几何
镀锌板、铝合金、钢材或工程塑料可用于不同蜗壳方案，但材料名称本身不证明气动性能。板厚、折弯半径、焊接变形、拼缝、内表面粗糙度和涂层会改变真实流道；结构刚度不足还可能在压力脉动下产生面板振动，把气动激励放大成可听噪声。
图纸评审应标出基准、关键轮廓、公差、蜗舌位置、最小运行间隙和检具方法。样机通过后，还要确认量产件是否保持同样几何，并用首件、过程能力和抽检数据闭环。可见外观只能证明看得见的构造，不能代替材料牌号、尺寸报告、动平衡和性能测试。
怎样公平比较两个叶轮—蜗壳方案
公平比较应锁定目标风量—压力点、空气密度、转速或控制规则、电源、入口条件、出口连接、测试标准和功率边界。随后在完整运行范围内对比压力、输入功率、效率、声音、振动和稳定性。只锁定叶轮直径不够，因为宽度、叶片数、入口圈、蜗壳宽度与出口面积都可能不同。
若需要从公开型号入口开始梳理候选，可查看离心风机系列入口。该页面用于识别类别和发起工况沟通，不证明某一系列已经采用本文示意的蜗舌形状、达到某个效率或适配当前项目。最终结论必须绑定具体型号、版本和测试条件。
CFD 与台架测试应该怎样互相校核
CFD 适合观察难以直接测量的周向流量分配、分离、回流和压力脉动，并可在制造前筛掉明显不合理的几何。台架测试则给出真实样件在规定边界下的风量、压力、功率、效率和声音。二者不是互相替代：仿真需要实验校核，实验异常也可借助流场分析寻找原因。
验证计划应保存几何版本、网格与模型设置、边界条件、转速和空气属性；测试侧应保存样件编号、仪器状态、环境、安装类别、原始数据和重复性。需要规划更完整的验证范围，可以参考研发与测试能力页面，但能力展示不表示某个方案已经测试或批准。
采购和 OEM 评审应该索取哪些资料
至少索取完整风量—压力、输入功率、效率和转速曲线，并要求说明静压或全压口径、空气密度、安装方式、入口出口附件、样件版本与测试日期。声音资料应说明声功率或声压、测距、环境、频谱和转速；结构资料应包含叶轮与蜗壳图纸、蜗舌几何、关键间隙、公差链和材料。
若供应商声称某种间隙或形状“更安静”“更高效”，应要求同一叶轮、同一转速、同一系统与同一测量方法下的对比，并查看多个工作点。还要确认改动是否引入功率超限、回流、结构振动、制造困难或清洁维护问题。没有边界的百分比和单点数字不应进入批准文件。
实拍、图纸与动画各自能证明到哪里
配套视频中的 RDH 实拍可支持肉眼可见的机壳、叶轮和出口构造；画面中的图纸可帮助理解特定型号的几何表达；动画则用于解释圆周集流、静压回收和蜗舌相互作用。它们都不能单独证明隐藏尺寸、材料、公差、效率、声音、寿命、认证或项目适配性。
把不同证据放回正确位置，才能避免从“看见结构”跳到“证明性能”。结构身份由受控图纸与样件确认，性能由规定条件下的曲线和测试确认，项目适配由安装系统、运行包络和验收标准确认。三条链都闭环以后，蜗壳设计才从概念变成可签字结论。
发布或冻结设计前的检查清单
确认叶轮与蜗壳版本绑定；核对圆周面积增长、宽度、蜗舌位置与最小间隙；检查出口过渡和下游连接；覆盖常用点、目标点与边界点；记录压力口径、功率边界、空气密度和安装类别；评估叶频及其谐波、宽带声音和结构振动；把制造公差、热膨胀、跳动和维护状态纳入最坏情况。
最后再问三个问题：性能结论是否来自完整风机而非裸叶轮，声学结论是否与转速和频谱关联，项目结论是否在真实系统边界下复核。若任何一项答案不明确，就应保留为待验证事项，而不是用“经验比例”补上空白。
观看完整视频：沿流路检查每一个权衡
视频从“为什么只有叶轮还不够”开始，依次展示圆周集流、静压回收与全压损失、蜗舌和叶频、间隙与形状、面积规律、出口系统、运行工况、真实硬件证据边界和发布清单。观看时可把自己的风机曲线、蜗壳图纸与系统布局放在旁边，逐项标出已证明和待验证内容。
最重要的判断不是找到一个万能蜗壳，而是让叶轮、蜗壳和系统在同一目标工况上协同工作，并用多工况数据确认压力、功率、效率、声音、振动与制造裕量。这样，蜗舌附近一个小几何变化才不会被夸大成万能答案，也不会被忽略成无关细节。
