风机的叶轮还没有开始做功，损失就可能已经发生。空气从机组外部进入叶轮眼时，如果先经过锐边开孔、过小的防护网有效面积、紧贴入口的弯头，或与叶轮不匹配的进风圈，流线会突然转弯、收缩甚至分离。叶轮收到的就不再是均匀、稳定的来流，而是一股带有低速区、射流和旋涡的畸变气流。
进风口锥、喇叭口或进风圈看起来只是一个不大的零件，却处在系统与旋转叶轮之间的气动接口。它不能凭空增加能量，也不存在脱离叶轮和安装边界的万能圆角。真正需要回答的是：入口怎样把空气平顺地交给叶轮，几何怎样与叶轮进口匹配，性能差异怎样在相同边界下测出来。本文把这些问题拆成可检查、可测量、可交付的工程步骤。
先分清名称：喇叭口、进风锥、进风圈与文氏管
工程现场常把几个外形相似的零件混称为“文氏管”。用于风机入口的喇叭口或进风口锥，主要任务是让空气从较大的自由空间平滑转向并加速到叶轮进口；进风圈除了形成入口轮廓，还可能承担安装、定位和与机壳连接的功能。名称会因供应商和行业而变，但功能边界应写清楚。
严格意义上的测量用文氏管通常包含收缩段、规定的喉部、扩散段和测压位置，并依赖几何尺寸与标定系数把压差换算成流量。一个看起来像收缩口的风机零件，如果没有这套定义与标定，就不应被当成流量计。采购、图纸和测试报告最好同时给出名称、截面、基准和用途，避免把外形相似误当成功能相同。
锐边入口为什么容易造成分离与射流收缩
空气从大空间穿过薄板锐边时，流线无法瞬间贴着直角转弯，边缘后方会形成分离区。真正通过的高速核心流可能在开孔下游继续收缩，产生所谓射流收缩现象。此时名义开孔直径不等于气流实际占据的有效截面，局部速度升高，静压损失、湍流和速度畸变也随之增加。
这种损失不能只靠把孔径做大来解决。孔径、边缘厚度、上游距离、遮挡和叶轮吸入作用相互耦合。若大孔仍有尖锐边缘或偏置来流，分离依然可能存在；若圆角轮廓过早收缩、与叶轮进口直径不匹配，同样会造成局部加速和不均匀。入口设计必须沿完整流路判断。
圆滑入口改善的是来流条件，不是凭空创造压力

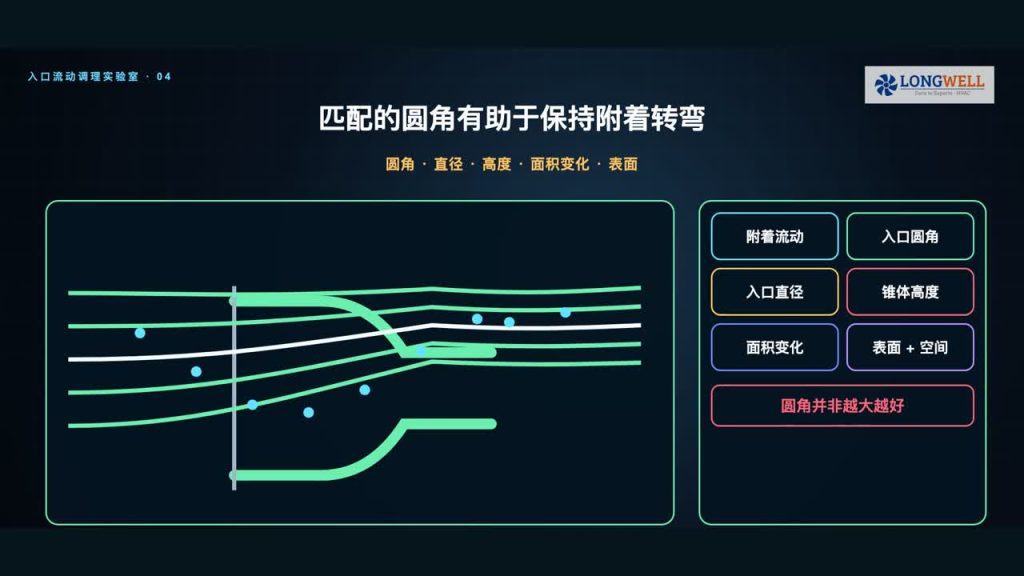

匹配的圆角可以让流线用更缓的曲率转入入口，减少大范围分离的机会，并帮助叶轮眼获得更均匀的轴向速度分布。这种改善的本质是减少入口损失、保留更多已有机械能，而不是一个被动零件对空气做功。若总压测量边界一致，入口最多让原本会损失的能量少损失一些。
因此，“加了进风锥，静压更高”必须附带完整条件。静压读数可能因测点、速度分布或动静压转换而变化；要判断能量是否真的保留下来，还要看全压、输入功率、流量与运行点。任何效率收益都应绑定具体叶轮、入口版本、转速、空气状态和测试方法，不能从一张流线示意推广到所有风机。
入口圆角并非越大越好
更大的圆角通常意味着更长或更宽的入口轮廓，会占用机组空间，并可能与防护网、过滤器、面板或相邻风机发生干涉。若圆角外侧没有足够的自由进气面积，或者靠近墙面形成不对称吸入，即使局部轮廓平顺，整体来流仍可能被限制。几何优化不能只盯住一个半径。
设计时应同时查看入口直径、圆角、锥体高度、面积变化率、表面连续性和上游净空，再结合叶轮吸入口形状与目标流量判断。空间有限时，最优方案往往来自整机折中，而不是把某个尺寸推到最大。量产方案还要考虑冲压、旋压、注塑或焊接能够稳定实现的轮廓。
进风锥与叶轮进口是一组气动接口
入口轮廓的末端要把气流交给旋转叶轮。两者之间的直径关系、轴向位置、径向间隙、同心度和跳动会共同影响泄漏、回流和叶轮进口速度分布。若进风锥伸入过深、退得过远或偏心，局部间隙会改变，某一侧可能形成额外节流，另一侧则可能增加回流。
间隙不能只用一张理想装配图判断。电机轴和叶轮有跳动，支架与面板有公差，运输、温升、振动、积尘和维护也会改变真实位置。图纸应给出基准、测量方法与允许范围，样机应记录最小实际间隙，量产还要用检具或测量报告确认这个接口没有在制造过程中漂移。
静压、动压与全压必须使用同一口径
静压反映流体相对于周围的压力状态，动压与速度平方相关，全压则把两者放在规定测量条件下合并考虑。入口收缩时速度上升，静压可能下降；这并不等于能量消失。真正的不可逆损失表现为沿流路全压降低，来源包括分离、混合、摩擦、泄漏和旋涡耗散。
比较两种入口时，应先声明报告的是风机静压、风机全压还是系统某测点静压，并说明测压位置、整流条件和速度修正。若方案 A 在入口附近测、方案 B 在风道远处测，或一个使用静压曲线、另一个使用全压曲线，数字即使单位相同也没有可比性。效率计算的压力项也必须与测试标准一致。
上游防护网、过滤器和弯头会改写入口表现
进风口锥不是孤立工作的。防护网的有效开孔率、丝径与距入口位置会形成阻力和尾迹；过滤器堵塞会提高系统阻力；紧邻入口的弯头、百叶或偏置开孔会制造旋流和不对称速度。入口本体再平滑，也无法完全消除已经形成的严重来流畸变。
评审入口时，应记录上游自由距离、墙面位置、网罩、过滤器、换热器、弯头方向和相邻风机布置。若同一设备在实验室与现场结果不同，先检查这些边界是否一致。把系统效应误判为零件优劣，会导致反复修改入口轮廓，却没有触及真正的限制源。
运行工况不同，同一入口也会得到不同结论
入口速度随风量改变，分离强度、边界层状态和叶轮进口相对流动也会变化。一个入口在设计点表现平顺，不代表低流量或高流量端同样稳定。转速、空气密度、温度和雷诺数变化还可能改变损失比例，因此单个工况点不能代表完整运行包络。
选型阶段可从离心风机产品分类入口识别候选类别，并提交风量、压力、尺寸和电压等边界；但分类页面只用于导航和工况沟通，不证明任一型号采用本文示意的入口，也不证明它会在当前设备中达到某个效率。最终判断仍需具体型号曲线与样机验证。
如何设计公平的入口 A/B 测试

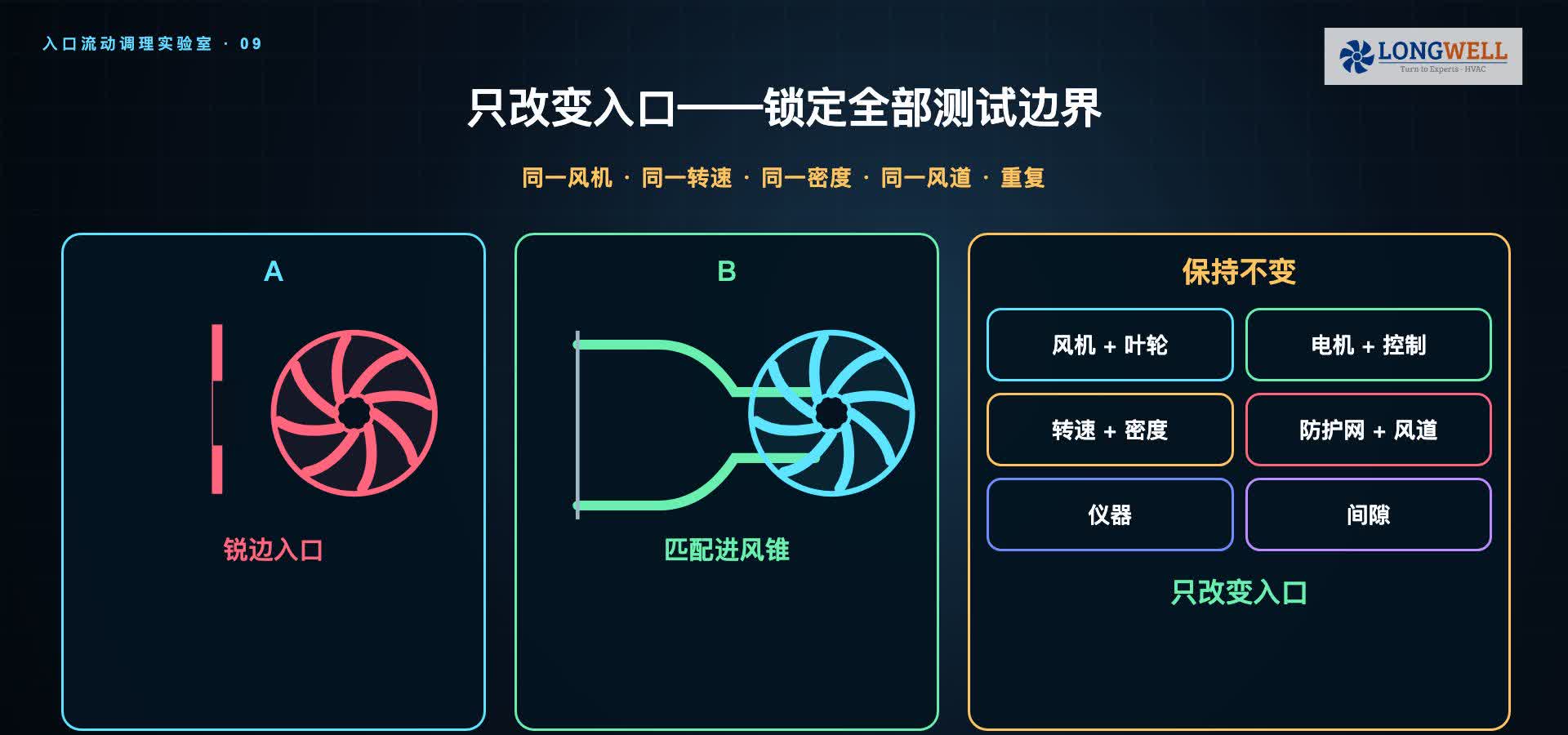

要证明入口几何带来的差异，A 与 B 之间只能改变入口本身。应保持同一台风机、同一叶轮、电机与控制器、同一转速、空气密度、风道、防护网、仪器、测点和叶轮间隙；样机装配顺序也要受控。若换入口时同时换了叶轮、网罩或转速，结果就无法归因。
测试应覆盖多次重复，并在每次装配后核对同心度、轴向位置和间隙。最好采用随机或交替顺序，降低环境漂移与设备温升造成的偏差。若差异接近仪器不确定度或重复性范围，应报告“尚不能区分”，而不是为了得出结论而只挑最有利的一次数据。
不要只看一个点，要读取完整压力与功率曲线
入口改动可能在目标点减少损失，却在另一个流量区间引起分离或功率变化。完整比较至少应获得压力—风量、输入功率—风量和效率—风量曲线，并记录转速。若声音或振动是关键指标，还应在相同工况点测量声学与机械响应，而不是让两台样机运行在不同风量后直接比较。
曲线应附测试标准、安装类别、空气密度、采样方法、仪器状态和不确定度。需要回到空气从入口进入叶轮、经叶轮做功再排向下游的基础路径时，可阅读离心风机工作原理解析；通用原理说明不能替代具体型号、版本和测试条件的核验。
制造方法与表面质量会改变设计轮廓
进风圈可能通过冲压、旋压、注塑、机加工或焊接成形。不同工艺会带来圆角连续性、壁厚、椭圆度、拼缝、毛刺和表面粗糙度差异。设计模型中的光滑曲线如果在量产件上变成台阶或局部凹陷，气流看到的已经不是同一个入口。
质量控制应覆盖关键直径、轮廓高度、圆角或截面模板、安装孔位置、同心度、平面度和表面缺陷。对装配敏感的方案，还要把面板、支架、叶轮与电机的公差链合并计算。外观照片可以确认可见结构，却不能替代尺寸报告、材料记录和性能复验。
CFD 能帮助看见什么，又不能证明什么
计算流体力学适合观察入口附近的分离区、速度畸变、旋流、叶轮进口分布和局部全压损失，也能在打样前筛选明显不合理的轮廓。但结果取决于几何简化、网格、湍流模型、旋转域方法、边界条件和收敛质量。只有彩色云图，没有设置和验证链，不能成为性能承诺。
更可靠的做法是用台架曲线校核整体趋势，再用局部测量或流场证据检查关键机理，并对网格、模型和边界做敏感性分析。计算结果应与样件版本绑定。若后续需要规划风量、压力、功率和声音验证，可参考研发与测试能力页面了解可沟通范围；能力展示不等于当前入口已经通过测试或认证。
实拍、图纸和动画各自能证明到哪里
配套视频中的实拍可以证明画面里确实存在某种可见的进风圈或安装结构；图纸可以证明特定型号、特定版本标出的尺寸与接口；动画用于解释分离、附着转弯、压力口径和受控比较。三类证据不能互相替代，更不能从一个型号的可见结构推导整个系列的效率。
结构身份应由受控图纸和样件确认，性能由规定边界下的测试确认，项目适配由真实系统与验收条件确认。如果缺少其中一条链，就应把结论保留为假设或待验证项。这样既能利用图像快速沟通，也不会把“看见一个圆滑入口”夸大成“已经证明节能”。
OEM 入口接口资料包应该包含什么
一个可执行的入口接口资料包，应至少包含名称约定、截面轮廓、入口与叶轮关键直径、轴向位置、径向间隙、基准与公差、材料与表面、孔位与安装方式、防护网和过滤器边界、上游净空以及允许运行包络。二维图纸之外，必要时提供三维模型和检具定义。
性能资料应绑定样机编号、入口版本、叶轮与电机、控制方式、转速、空气密度、压力口径和测试标准；项目方还应提供目标风量—压力点、允许功率、声音限制、空间、维护与环境条件。只有双方用同一组边界沟通，进风口锥才是可签字的工程接口，而不是一句模糊的“做个文氏管”。
发布设计前的检查清单
确认名称与功能一致；核对入口直径、圆角、锥体高度和面积变化；检查叶轮轴向位置、径向间隙、同心度与跳动；把防护网、过滤器、弯头、墙面和相邻设备纳入上游边界；统一静压、全压、功率和效率口径；覆盖目标点及两侧运行范围；记录重复性和不确定度。
再检查制造工艺是否能稳定复现轮廓，最坏公差下是否保留安全间隙，测试样件与量产图纸是否同版，结论是否被误扩张到其他型号。若某个效率或声音数字无法追溯到具体样机、曲线和边界，就不要把它写成承诺，而应列入下一轮验证。
观看完整视频：从入口流线走到可验证结论
视频依次展示锐边分离与射流收缩、圆滑入口怎样改善速度分布、进风锥与叶轮的位置和间隙、静压动压全压的区别、上游系统与工况影响、受控入口 A/B 测试、完整曲线和证据边界。观看时可以把自己的入口剖面、叶轮图纸与系统布局放在旁边，逐项标出已知量和待验证量。
真正有价值的结论不是“圆角越大越好”或“装上文氏管就增压”，而是明确哪一种入口，在什么叶轮、安装、转速和空气条件下，以怎样的压力与功率口径，产生了超出测量不确定度的可重复差异。做到这一点，小零件才会从经验判断变成可管理的效率接口。
