什么是后向离心风机-AC/DC/EC电机？

一：产品分类

后向离心风机按电机分：AC、DC、EC（内转子电机）

EC全系列可以做带支架和不带支架款，DC、AC可定制支架

按电机：AC 72/92/102/1038/188 DC 61/72/92/102(单电机还有37/53) EC 59/72/92/102/138/188/218

命名

二：组成（EC后向离心风机为例）

4-1-1

后向离心风机结构

三：主要部件材质

叶轮：塑料PA66+GF30%:133/175/190/220/225/250mm(部分型号）

镀锌板（ Galvanized Metal ) :250/(部分型号）,270/280

铝合金（ Aluminum Alloy ) : 250/280/310/355/400/450/500/560/630/710 原色，可做表面处理

(EBM塑料叶轮可用金属叶轮选型替换)

引风圈：每个叶轮都需要配引风圈对应性能；材质镀锌板为主，表面可做电泳或喷塑（黑）

改引风圈尺寸需要开模（落料模+成型模）

支架：可做钣金支架、弯管，材质：镀锌板/冷板/铝板表面电泳或喷塑，面板尺寸、孔位都可定制

四：电气参数

AC后向离心风机:

单相：72/92/102 电压：115V/220V 频率50/60Hz（频率能否通用看具体型号）配电容

三相：102/138/188 电压：380V 频率 50Hz/60Hz 电压可定制比如：230V / 480V

（各国家的频率不一样，50Hz和60Hz 不通用的一定要区分，温升高会烧电机）

防护等级：72/92 IP44，102/138/188 IP54，

绝缘等级：class F 最高可做 H级（增加成本）

运行温度：-40~+65 可以在65～120℃运行，使用高温元器件（增加成本）

(电机72可做双速 92/102可做三速，转速高中低差200rpm 以上)

DC后向离心风机:

电机：72/92/102 电压：直流电12v/24v/48v/80v/310v （80V主要用于轨道交通）

防护等级：72/92：P44/IP54 102：IP54 绝缘等级：class B

运行温度：-25~+60℃ ，60℃以上，需控制板外置

调速方式: 0-10V（可配我司DC调速器0-10V）或 PWM

（DC80V: 兼容 0-10V/PWM/RS485）

EC后向离心风机：

单相：72/92/102 电压：115V/220V 频率 50Hz/60Hz 通用

三相：102/138/188/218 电压：380V 频率 50Hz/60Hz 通用三相电压208V有量可开发

电压超过480V 需要备注

防护等级：72/92：常规P54 EBM替换系列IP55

电机：102/138/188/218：常规IP54 102电机EBM替换系列IP55

（选型时要注意风机使用在室内还时户外，户外电控板必须灌浇水）（轨道交通类控制板灌胶）

运行温度：-25~+60℃ ，60℃以上，需控制板外置

绝缘等级：class B/F 最高可做 H级（成本略有增加）

，-40～-25℃ 也可定制

调速方式：0-10V/ PWM / RS485 / 4-20mA，0-10V 建议优选朗伟电器科技有限公司EC调速器

EBM替换款72/92 0-10和PWM兼容可做485

本公司开发的RS485外置控制盒，兼容72~138，兼容0-10V /PWM/RS485

本公司最新版本的188/218 电机可以兼容 0-10/PWM/RS485 带继电器功能com/nc/no

五：产品优势

1. AC/DC/EC基本覆盖了主流叶轮尺寸、功率、性能

2. EBM替换EC系列性能、尺寸完全能替换EBM，电机包塑处理，防护等级做到IP54

3. AC/DC/EC系列可定制支架，支架材质可定制，可做表面处理，安装尺寸孔位可定制

4. 后向离心全系列产品证书齐全，供应链完善，品质有保证

5. DC/EC高于60℃环境可用电控板外置方案解决（外置控制盒）

六：性能选型

风量：单位时间内空气的流通量单位立方米/小时 CHM 立方英尺/分钟 CFM m³/h≈1.7CFM

静压：气体对平行于气流的物体表面作用的压力。通俗的讲：静压是指克服管道阻力的压力。
动压：把气体流动中所需动能转化成压力的形式。通俗的讲：动压是带动气体向前运动的压力。

全压：通风机出口截面上的总压与进口截面上的总压之差

全压=静压＋动压

风量与动压成正比，风量越大，与静压成负比，风量越大静压越小

系统阻力是指风道系统中过滤器、蒸发器、冷凝器、挡板、风阀及管道沿程等所有压力损失的总和。它通常与

通过系统的气体流量正相关。典型的系统阻力曲线如下所示。

风机在系统运行的工况点，是由系统阻力曲线与风机风量静压曲线的相交点来确定的。通常结合风机的效率曲

线，将工况点设置在效率曲线的高效点附近，能够更大的发挥风机性能与节约能源。

七：保护

电流限制保护

电机实时监测母线电流，当负载加重，电机直流母线电流超过限定值**A 时，进入电流限制保护。当负载减轻，则缓慢退出电流限制保护。电流限制保护是通过减小占空比（绕组有效电压）来实现的，所以如果负载特别重，进入限流保护后可能会出现实际转速低于设定转速。

过流保护

当有 FO 保护（相短路等故障）信号，电机立即停机保护。故障解除 30s 后，如果供电和命令信号正常的话，电机重新启动运行。

过温保护

电机控制板靠近 IGBT 位置设置了温度传感 NTC，当 NTC 感应到温度约 100℃电机停机保护。电机停机后温度逐渐下降，当 NTC 感应到温度约 80℃时，如果供电和命令信号正常的话，电

机则重新启动运行

堵转保护

电机启动时会自动判断是否堵转，如果电机堵转，电机停 3s 后有 0-10VDC 信号则重新启动，如果还在堵转，再停 3s，如果还在堵转且有 0-10VDC 有效信号，则重新启动。如果连续三次都是堵转状态，电机停 3 分钟后。如果有 0-10VDC 有效信号以此循环。

低电压停止运转保护过电压停止运转保护

电机超过电压范围时停止运行，回到电压范围内正常启动

输入电源缺相保护

输入三相电源，如果出现其中一相或两相输入断开，电机则进入缺相停机保护。当输入电源正常后，电机恢复启动运行。

0-10V调速：是一种常见的电压调节方式，用于控制电机或其他电器设备的转速。其工作原理是通过调节输入电压的大小来改变设备的输出功率或速度。在0-10V调速系统中，通常使用一个控制器来生成一个0-10V的输出信号，这个信号可以与电机或设备的控制回路连接。当控制器输出0V时，设备的速度或功率最小；当输出10V时，速度或功率最大。通过调节控制器的输出电压，可以实现对设备的精确调速。 0-10V调速系统具有调速范围宽、调速精度高、动态响应快等优点，适用于对速度要求较高的场景，如工业生产线上的输送带、机器人等设备。

PWM调速：是通过调整脉宽调制（PWM）信号的占空比来实现电机或电器的调速功能。PWM调速的原理是利用快速切换的PWM信号来控制电机或电器的转速或亮度。通过调整PWM信号的占空比，即高电平和低电平的持续时间比例，就可以控制输出电平的大小，从而实现调速的功能。在PWM调速中，占空比的变化范围通常是0%到100%，占空比越大，输出电平越高，电机或电器的转速或亮度也越大，反之亦然。通过调整PWM信号的占空比，可以精确地控制电机或电器的转速或亮度，实现精确调速的效果。 PWM调速广泛应用于各种电机控制中，例如直流电机、步进电机、无刷直流电机等。

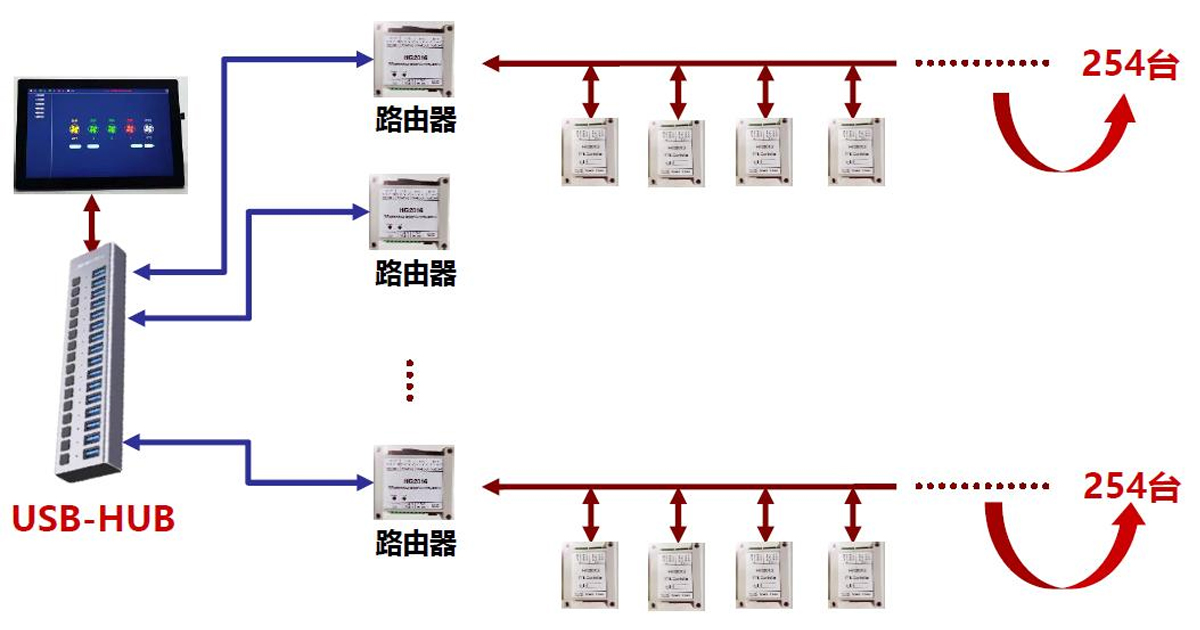

RS485调速：是通过使用RS485通信协议实现调速功能。RS485是一种面向多点的串行通信协议，可以支持多个设备在同一通信线上同时进行通信。在RS485调速中，通常会有一个主设备和多个从设备。主设备负责向从设备发送调速命令，从设备接收并执行这些命令。 RS485调速的步骤包括： 1. 主设备向从设备发送调速命令，通常使用一个特定的数据帧格式来表示调速命令。 2. 从设备接收到命令后，根据命令内容进行调速操作。 3. 从设备将调速结果发送回主设备，通常也使用一个特定的数据帧格式来表示调速结果。 4. 主设备接收到结果后，可以根据需要采取相应的措施，如调整调速命令或显示调速结果。 RS485调速的优点包括： 1. 可以同时控制多个设备，在一条通信线上实现高效的通信。 2. RS485通信协议具有高可靠性和抗干扰能力，适用于各种环境。 3. RS485调速可以通过增加从设备的数量来扩展系统的容量。
