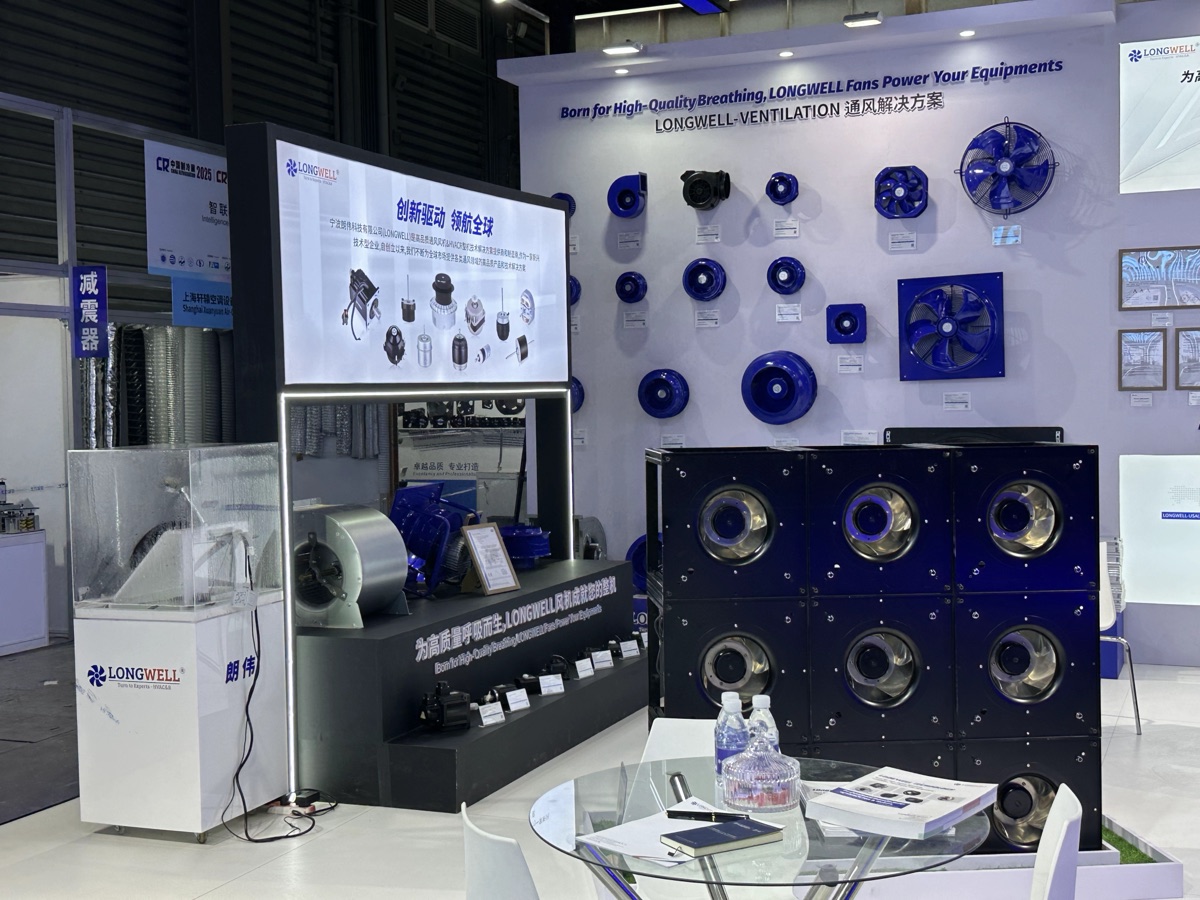

九台风机排成一个方阵，就一定是“风机墙”吗？未必。外观只说明模块被放在一起；要把它称为一套可交付的 Fan Wall 或 FanGrid，还要回答阵列曲线、系统工作点、盘管迎风面分布、控制顺序和故障工况等一系列工程问题。
本文面向空调箱、CRAH、机房冷却和通风改造项目，解释风机墙的工作逻辑与评审方法。文中不把模块数量直接换算成现场风量，也不把“多一台风机”自动等同于 N+1；具体项目仍须使用准确型号、受控曲线、安装几何和验收测试作判断。
先看视频：从九宫格外观走到系统级验证
抖音视频：打开抖音观看
B站视频：打开B站观看
风机墙是什么：共享风道边界内的模块化风机阵列
工程语境中的风机墙，通常由多台尺寸和工况相匹配的风机模块、公共框架、上游与下游空间、供电与控制系统共同组成。各模块面对同一系统边界运行，阵列作为一个整体向空气处理设备或风道系统送风。
因此，真正需要锁定的不是“看起来有几台”，而是总风量与压力口径、模块型号与转速、风机间距、墙面间隙、公共静压箱、盘管和过滤器，以及控制器怎样启停和调速。缺少这些边界，产品照片只能证明结构身份，不能证明阵列性能。
并联不是把单机风量直接乘以台数
在理想并联关系中，应在相同压力下把各台风机的风量相加，得到阵列的组合曲线。但安装后的总风量不是“单机自由送风量×台数”。框架、进风圈、相邻模块、墙面、盘管、过滤器和风道都会改变阻力或入口条件。
更稳妥的做法是取得阵列边界下的性能资料，明确测试或计算所采用的几何、模块数量、转速和压力定义，再把阵列曲线与系统曲线放到同一坐标中比较。若只拿单机目录页做乘法，最容易高估现场风量并低估功率、电流或噪声风险。
真实工作点由阵列曲线与系统曲线共同决定
过滤器、盘管、风阀、消声段和风道在不同流量下形成系统阻力。阵列曲线与这条系统曲线的交点，才是预计运行点。过滤器积尘、风阀动作或盘管状态变化后，系统曲线会移动，控制系统也要随之响应。
项目评审应统一静压、全压和测点定义，并记录空气密度、温湿度和海拔条件。需要继续梳理数据中心不同冷却架构的工况输入，可参考数据中心风机选型的工况思路；其中的具体推荐仍须回到项目曲线逐项核对。
总风量合格，不代表盘管迎风面分布合格
阵列总风量可以达到目标，局部区域仍可能存在偏流。风机与盘管的距离、模块间隔、边缘间隙、框架遮挡、转弯和上游来流不均，都会影响迎风面速度分布。局部偏差还可能改变盘管换热、过滤器负荷和声学表现。
因此验收不应只读一个总风量。可在约定的测量平面设置网格，记录多点风速或压差，并提前定义平均值、允许偏差、测点数量和仪器要求。文章不提供通用合格百分比，因为不同设备边界和项目规范可能采用不同判据。
全开同速还是分级启停：控制策略要与系统目标一致
多台风机可以全开同速，也可以按负荷分组启停，再对已运行模块统一或分组调速。选择哪一种逻辑，要看最低稳定风量、静压目标、模块允许范围、启停频率、电流边界、传感器位置以及控制器失联时的安全状态。
控制说明至少应写清启动顺序、升降级条件、延时、滞环、反馈量、报警和手自动切换。不能仅凭“EC 风机可调速”推导出某套控制一定节能或稳定；PID 参数、传感器布置与现场系统特性需要调试和记录。
N+1 的真实含义：少一台后仍满足已定义任务
N+1 不是简单地在需求台数上再加一台。它应对应一个清楚的故障场景：指定模块停机或隔离后，其余模块在允许转速、电流和温升范围内，仍能达到事先约定的风量、压力、分布和控制稳定性。
停机模块是否产生回流、隔离装置如何动作、剩余模块是否超出允许工作区、噪声和振动是否变化，都要纳入验证。只有完成故障注入或等效试验并留存数据，才能把“备用容量”写成项目结论；阵列照片或模块数量本身不能证明冗余等级。
从系统需求走向产品系列，而不是先锁定型号
风机墙常使用离心风机模块，但叶轮尺寸、电机与控制、安装支架和进风几何都要由工况决定。可以先浏览离心风机产品系列与型号入口了解产品身份与系列范围，再用总风量、压力、空气密度、模块数量和安装空间筛选候选。
这个系列入口只承担产品导航，不代表其中任一型号已经适用于本文所述项目，也不证明性能、认证、替代关系或交付条件。型号确认仍需准确数据表、受控曲线、结构图、电气接口和项目验收边界。
改造项目先量旧系统，再设计新阵列
既有空调箱改造尤其需要基线数据：原工作点、轴或电输入功率、风道阻力、盘管与过滤器压降、噪声测点、可用尺寸、门板与维护通道。若原系统本身存在入口畸变或测量口径不清，新设备不能自动修复这些问题。
想查看改造任务通常包含哪些模块，可进入EC风机墙改造方案入口。该页面用于理解方案范围；节能比例、回收期、兼容性和 N+1 结论必须由本项目的前后基线、准确选型和现场测试重新建立。
一份可执行的风机墙询价与验收清单
- 目标总风量、静压或全压，以及测点位置和空气密度；
- 系统曲线，或至少提供两到三个经过核对的阻力点；
- 模块型号、数量、排列、进风圈、框架和静压箱尺寸；
- 正常、最低负荷、过滤器终阻力和单模块停机工况；
- 供电、控制信号、通信、传感器、报警和失联策略；
- 盘管迎风面分布、噪声、振动、电流和温升的验收口径；
- 测试标准或方法、仪器、数据格式和允许偏差；
- 维护隔离、备件、更换空间和重新投运流程。
把这八项写进同一份输入表，供应商才能回答“阵列在什么边界下满足什么任务”。没有系统曲线和故障工况时，最可靠的答复不是给出漂亮百分比，而是先补齐可验证条件。
风机墙 / FanGrid 常见问题
九台风机的风量一定等于单台的九倍吗？
不一定。并联曲线应在相同压力下相加，安装后的工作点还取决于系统阻力、阵列几何和入口出口条件。
多装一台就可以写成 N+1 吗？
不能。需要定义哪台停机、剩余模块的允许边界，以及故障时必须维持的风量、压力、分布和控制稳定性，并通过测试验证。
风机墙一定比单台大风机节能吗？
不能脱离工况直接判断。应在同一系统任务、同一压力口径和完整电输入边界下比较，并计入控制、安装和部分负荷条件。
选型只需要总风量和总压力吗？
还需要空气密度、系统曲线、空间几何、模块数量、控制策略、故障工况、噪声和验收方法。
