风机在标准试验台上达到曲线，装进空气处理机组、风管或设备箱体后，风量却不够，声音和振动也可能同时上升。此时不能立即把问题归为“风机性能虚标”，也不能只靠提高转速硬顶。真实结果由风机、安装流场、系统阻力、空气状态和测量边界共同决定，其中安装条件带来的偏差通常被称为风机系统效应。
系统效应不是一个可以套用到所有项目的固定损失率。入口遮挡、近端弯头、风阀、过滤器、突然变径、出口相互作用和测点位置都会改变气流，但影响大小取决于具体风机、几何、转速、工况和测量方法。可靠的工程路径是先守住证据边界，再定位附加阻力或来流畸变，逐项整改并复测。
先分清：台架曲线和安装性能回答的是两个问题
风机性能曲线描述风机在规定试验装置、空气状态、转速和压力口径下的表现。它是选型的重要基线，却不自动包含客户机组里的过滤器、盘管、网罩、风阀、急弯、检修门和狭窄腔体。安装系统改变了风机看到的边界条件，最终工作点自然可能移动。
所以，目录曲线合格与现场风量不足并不互相矛盾。前者说明某个受控边界下的风机能力，后者说明整机在当前安装和测量边界下的结果。诊断要做的是把两套边界对齐，而不是选一个数字去否定另一个数字。
系统效应不只是“多了一点阻力”
一些安装问题确实表现为附加压降，例如过滤器阻力、风阀节流和狭窄通道。但另一些问题首先改变速度分布和流向：入口一侧被遮挡会形成偏流；弯头靠近入口可能让气流带着旋转进入叶轮；突然扩散会使流动分离。即使总压差看起来接近，叶轮各圆周位置接收到的气流也可能完全不同。
这一区分直接影响整改。若根因是部件压降，降低阻力可能有效；若根因是不均匀来流，仅把截面积做大未必能消除偏流；若测点本身落在强旋流或速度梯度区，先改测量位置可能比改设备更重要。
入口遮挡为什么会让叶轮“吃风不均”
风机入口需要尽可能稳定、对称的速度分布。滤网框、结构梁、线束、检修件或半开的风阀若挡住入口一部分，气流会集中从剩余区域通过。叶轮不同圆周位置看到的速度和入射角发生变化，局部叶片可能偏离原设计状态，随后出现额外损失、离散噪声或振动。
现场检查不应只看“入口有没有空”。应拍摄完整入口及上游腔体，标出遮挡物与入口的相对位置，并测量多个位置的速度或压力。只有一个中心点读数，无法证明整个截面均匀。对可移动构件，可先做短时 A/B 验证：保持转速、风阀和测点不变，移除非设计遮挡后比较结果。

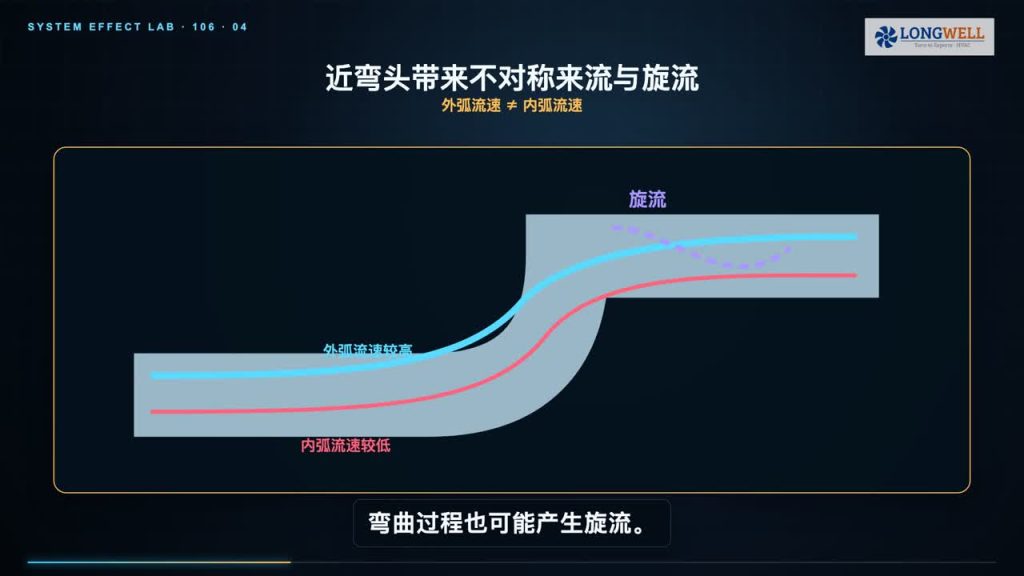

近弯头的风险在于偏流与旋流，而不只是距离
气流通过弯头时，内外弧的路径和压力分布不同，弯曲过程还可能产生二次流。若弯头紧邻风机入口，畸变来流可能在重新均匀之前进入叶轮。对离心、轴流或混流风机，影响机制和敏感程度并不相同，因此不能把一个固定“几倍直径”当作跨项目通用答案。
更有效的评审方式是看真实速度场：弯头方向是否让高速度区集中在一侧，是否存在持续旋转，叶轮入口是否有足够的均流空间，导流片或静压箱是否与当前几何相匹配。满足检修距离不等于满足气动条件；反过来，空间紧张也不代表只能接受偏差，导流、均流和布局调整仍可能提供可验证的改进。
出口弯头和突然变径同样会反向影响风机
风机出口的速度通常不均匀，并可能带有旋转分量。如果出口立即转弯，弯头方向与叶轮出流的相互作用会改变压力恢复和局部损失；若随后突然扩张或收缩，流动可能分离，部分动压无法有效转化。把所有问题都归到入口，会漏掉系统的另一半。
检查时应把出口段作为连续流路观察：风机出口、软接、变径、消声器、风阀和首个弯头之间如何连接；截面变化是否平滑；是否存在台阶、错口或内部突出物；测压点是否避开强烈扰动区。任何“这个方向一定更好”的判断都要回到准确风机和布局验证。

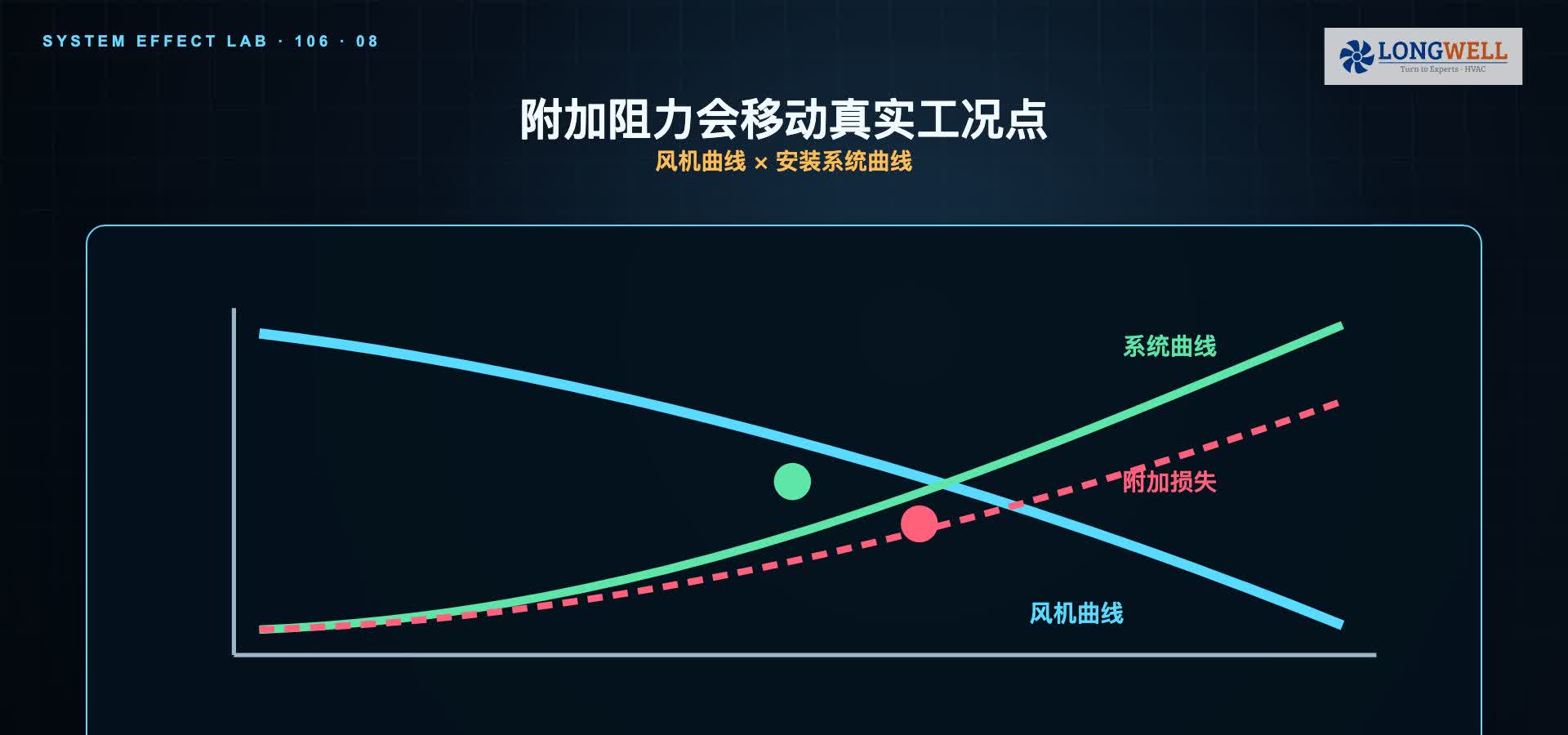

附加阻力会怎样移动真实工况点
在给定转速下，风机曲线与系统曲线的交点决定实际风量和压力。过滤器积尘、盘管污染、风阀关闭、风管改造或局部构件损失增大，都会让系统曲线变化，交点随之移动。工程师需要比较的是同一压力口径下的完整曲线与真实系统，而不是把最大风量和最大压力拼成一个不存在的工况。
上图只表达定性关系：附加损失会改变安装系统曲线，真实交点可能偏离原设计位置。具体移动多少，必须依据准确风机曲线、转速、空气密度和系统阻力计算或实测。需要进一步理解交点概念，可阅读风机性能曲线与系统工作点说明。
不要把风量不足、系统效应和测量误差混为一谈
同样一个“风量不足”结果，可能来自风机转速或旋向错误、电源与控制信号异常、系统阻力高于设计、入口来流畸变、泄漏、旁通，也可能来自测量截面不合适。若仪表口径、零点、空气密度或换算方式不一致，问题甚至可能只存在于报告中。
因此诊断第一步不是改设备，而是冻结条件：记录风机完整型号与版本、转速、输入电压、控制指令、空气温度和密度；确认静压、全压或差压的定义；标出测点和设备边界；保存风阀、过滤器和检修门状态。没有这些前提，整改前后的数值无法比较。
现场测量要覆盖截面，而不是追求一个漂亮读数
强旋流和不均匀速度场中，单点风速很容易高估或低估整体流量。可按适用标准和项目要求布置多点测量或截面遍历，同时记录静压、差压、转速、电流、输入功率、声音与振动。仪表类型、量程、校准状态、取压方式和数据平均时间也应进入原始记录。
如果现场无法获得满足要求的直管测量段，应在报告中明确限制，并用多个独立证据互相校验。例如，风量测量与盘管压降、过滤器压降和电功率趋势是否一致。证据之间相互支持，比依赖一个位置的瞬时读数更稳妥。
一套可执行的诊断顺序
先核对型号、叶轮、旋向、转速、电源和控制，排除风机本体或驱动配置错误；再确认压力口径、测点、空气状态和仪表；随后建立从入口到出口的阻力件清单，记录风阀开度、过滤器状态、盘管和消声器；最后检查入口遮挡、弯头、变径、泄漏和并联风机相互作用。
完成静态检查后，再在受控条件下改变一个变量。每轮只改变一个构件或一个设定，保持其余条件不变，并记录改前、改后数据。这样才能判断某项措施真正改善了流场，还是只是同时改变了转速、风阀或测量边界。
整改优先级：先做可逆、低风险、可复测的动作
优先移除非设计遮挡，修正错口与松动件，确认风阀到位，清洁或更换达到终阻的过滤器，并修复明显泄漏。若证据指向入口畸变，可评估均流空间、导流片或静压箱；若指向出口损失，可评估弯头方向、变径过渡和下游构件位置。所有结构修改都要满足机械强度、消防、电气和检修要求。
不要把提高转速作为第一反应。加速可能暂时抬高风量，却也可能提高输入功率、声音和机械负荷，并掩盖阻力或流场问题。只有在具体型号允许的转速、功率和稳定运行范围内，并完成系统复核后，调速才是可评估的方案。
并联风机和紧凑机组还要检查相互作用
多台风机共用一个腔体时，各入口和出口的阻力不一定相同。附近隔板、过滤器分区、检修门或下游汇流结构会造成流量分配偏差；一台风机停机后，还可能出现回流。只看总风量，可能掩盖单机偏载、失速风险或局部噪声。
应分别核对每台风机的转速、电流、压差和振动，并检查腔体内的速度分布。若设备架构已经确认采用离心方案，可从离心风机产品系列入口了解候选方向，但最终型号仍要用真实工况、接口、控制和安装边界确认。
如何判断整改真的有效
整改通过的标准不应只有“听起来安静了”或“出风感觉更大”。至少应在同一转速、风阀状态、过滤器状态、空气条件和测量方法下，对比风量、压力、输入功率、声音和振动。若关键变量不能保持一致，应进行修正或把差异写入结论边界。
复测还要覆盖设计点附近的运行区间，而非只看一个瞬时点。对变速系统，可选择常用负载、设计负载和允许峰值；对过滤系统，可分别评估初阻和约定终阻。结果应落回具体型号的完整曲线，确认交点、功率和稳定性都有可接受余量。
设计阶段怎样提前减少系统效应
在三维布局阶段就标出风机的气动包络，不只预留拆装空间。把入口前后的弯头、阀门、过滤器、盘管、消声器和变径纳入同一评审；要求供应商说明曲线的试验安装类别、附件状态、压力口径和空气条件；对紧凑布局，优先用样机、CFD 或受控试验识别速度畸变。
设计评审中可设置三个问题：风机看到的来流是否与测试边界相近；系统曲线是否包含所有阻力件及其脏堵状态；验收测点能否得到可重复数据。只要其中一项答案不清楚，就应把它登记为待验证假设，而不是默认为“现场再说”。
向风机供应商提交什么资料，回复才有工程价值
至少提供设计风量、压力数值与口径、空气温度和密度、风机安装方向、入口和出口布局、主要阻力件、可用空间、电源、控制方式、声音限制和运行时间。附上带尺寸的风道或机组图、照片和测点位置，比只发一句“风量不够”更容易得到可执行建议。
若是现场问题，再补充完整型号、序列或版本、转速、电流、功率、控制信号、风阀开度、过滤器压差以及异常开始时间。需要验证风量、压力、功率、噪声与振动时，可通过研发与测试能力页面了解沟通范围；页面能力展示本身不等于项目已经通过测试。
发布设计或签署验收前的最终清单
确认风机型号、叶轮、旋向、转速和控制版本；确认曲线与现场采用相同压力口径和空气状态；确认系统阻力包含过滤器、盘管、风阀、网罩、消声器和局部构件；确认入口无遮挡、无明显偏流，弯头、变径和出口构件已评审；确认测点、仪表和换算可追溯。
再确认整改前后只改变了已记录变量，多点测量能够重复，输入功率、声音和振动没有用新的风险换取风量；对尚未验证的直管距离、导流方案、损失系数和项目适配性明确标注“待试验”。系统效应的管理目标不是消灭所有偏差，而是让偏差可识别、可量化、可整改、可验收。
观看完整视频：从安装边界走到证据闭环
视频依次展示试验边界与安装边界、入口遮挡、近弯头旋流、气动间距、出口弯头与变径、系统曲线移动、基于测量的诊断和整改清单。观看时可以对照自己的设备图，把每个上游、下游构件和测点标在同一张流路图上。
最重要的行动不是背诵一个损失百分比或直管倍数，而是回答四个问题：当前工况点怎样形成，来流是否均匀，测量边界是否可信，哪一次受控改变证明了根因。把这四个问题闭环，风机曲线才能真正转化为整机可交付性能。
