风机已经上电、叶轮也能运行，为什么上位机、PLC或楼宇控制系统仍然收不到任何 Modbus RTU 应答？最常见的误区，是把“有电”当成“通信链路已经成立”。实际上，供电、RS-485电气层、串口格式、节点地址、RTU帧和准确型号的寄存器表必须同时正确；其中任何一层不一致，软件界面都可能只显示超时。
本文提供一条从底层向上排查的固定路径，帮助工程、调试、维护和采购团队先定位故障属于哪一层，再决定需要什么证据和测量。它不是跨型号通用接线图，也不提供带电拆装步骤。A/B命名、线色、端子、终端、偏置、屏蔽、隔离、寄存器地址、缩放、字节序和写入行为都可能随具体风机、控制器与协议版本变化；实际安装和远程启动调试应由合格人员按照准确文件与现场电气安全程序执行。
先说结论：Modbus RTU 调试要按层排查
有效的排查顺序是：先确认风机及通信接口所需供电，再确认RS-485物理层与拓扑，然后核对波特率、数据位、校验和停止位，再检查每台设备的唯一地址，最后才进入功能码、寄存器、缩放和写入权限。不要一开始就反复修改寄存器，也不要同时改线、改地址和改串口参数；一次只改变一个受控变量，才能知道哪一步真正产生了影响。
如果风机对模拟量、PWM或本地控制有响应，却不代表其数字通信配置必然正确；反过来，通信端口有电气活动也不代表寄存器表匹配。需要先理解EC风机的驱动与控制边界，可参考EC风机技术与控制方式说明，再回到当前设备的Modbus专用文件。
供电通道与通信通道是两条不同的路径
主电源负责驱动电机与内部电子系统，RS-485则通过独立的差分信号传输数据。风机能够转动，只能说明部分功率路径工作；通信收发器是否获得正确的辅助供电、公共参考或使能条件，仍需按当前型号文件确认。某些系统还会把运行许可、故障复位、通信控制权或本地/远程模式作为独立条件。
在图纸上把三类信息分开：功率输入、控制与通信、反馈输出。先记录完整型号与后缀、硬件和软件版本、协议版本、控制器型号、收发器或网关、供电规格以及当前运行模式。若这些身份信息不完整，即使“相似型号”的接线看起来一样，也不能直接套用。
RS-485 组网优先画总线，不要画成星形
典型多节点RS-485网络使用连续主干，各风机通过尽量短的分支接入；网络有两个物理端点，端点与设备编号的首尾不是一回事。长分支、未受控星形连接、重复转接和多处无计划终端会改变反射与信号完整性。项目需要结合速率、总长度、线缆特性、节点数量和收发器文件确定允许范围，不能只凭“低波特率应该没问题”。
先画出真实拓扑，包括主站、每个节点、支线长度、物理端点、终端位置、屏蔽与参考导体、连接器以及电缆经过的动力设备。照片只能补充几何，不能代替图纸。若要了解公开产品族与进一步选型入口，可查看离心风机产品系列；该页面不证明某一具体型号支持Modbus，数字通信能力必须逐型号确认。
终端、偏置、参考与屏蔽要按系统文件确认
终端电阻的作用是让物理端点与传输线特性匹配，不是“每台风机都加一只”。偏置或失效保护用于在总线无人驱动时建立确定状态，但具体由主站、网关、收发器还是节点提供，要看系统设计；重复或不兼容的偏置可能改变电气余量。公共参考、隔离和屏蔽端接也必须放在同一张系统图中审查。
A/B、D+/D−等标签在不同厂商之间并不总能仅凭字母直接对应，线色更不能作为最终证据。应使用准确端子定义和收发器资料确认极性，并采用安全、适合共模范围的测量方法。要了解EC风机进入楼宇与暖通系统的应用背景，可阅读EC风机在暖通系统中的应用说明；该页面同样不能替代当前风机协议、端子文件或现场安全程序。
所有节点必须共享同一套串口语法
Modbus RTU只有在波特率、数据位、校验方式和停止位一致时才能正确解析。主站显示“已打开串口”，只说明软件获得了本地接口，并不说明网络另一端使用相同参数。USB转RS-485适配器、网关和BMS控制器还可能有自动方向控制、超时、帧间静默时间或透明转发设置。
调试记录不要只写“9600”。应把完整格式写成一行，例如波特率、数据位、校验、停止位、超时和重试次数，并注明它来自哪一版受控文件。更改参数后，应逐一确认主站、网关和全部节点是否同步更新；网络中只要有一台设备仍使用旧设置，就可能形成间歇错误或局部失联。
每台风机使用唯一地址，先排除地址冲突
Modbus主站按从站地址提问，正常情况下只应有一个节点回答。两台设备使用相同地址时，可能同时驱动总线，造成CRC错误、乱码或完全超时；地址不存在时则不会有回应。新安装设备若保留相同出厂地址，应先在受控条件下逐台分配并记录，而不是全部接入后再猜是哪一台。
建立节点清单：物理位置、完整风机型号、序列或资产标识、当前地址、计划地址、通信参数和协议版本。地址修改后重新读取身份或状态寄存器，确认记录与实物一致。不要把“地址设置成功”的软件提示当作最终读回，更不要在无法确认目标节点时广播写入。
理解RTU帧：CRC能发现传输损坏，不能修复配置错误

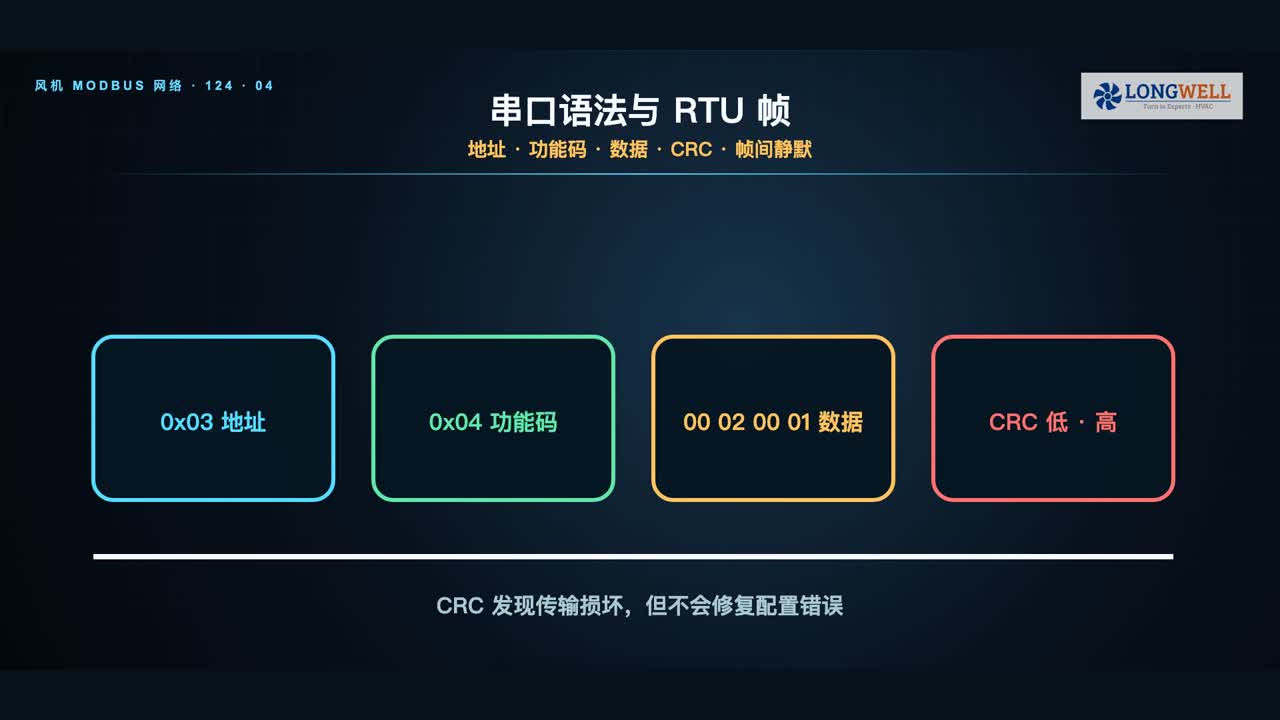

一个典型RTU请求包含从站地址、功能码、数据字段和CRC。CRC用于检测帧在传输中是否损坏；它不能告诉你波特率设错、地址写错、寄存器不存在或功能码不被支持。画面中的字节只用于解释结构，不是某款风机可直接复制的命令。
如果抓包完全没有有效帧，先回到物理层和串口格式；如果主站发出了结构正确的请求但没有回应，再核对地址、超时和设备状态；如果收到异常响应，则记录异常码，并在准确协议表中确认是非法功能、非法地址、非法数值还是设备忙。不同结果对应不同层级，不能用同一种“重启再试”处理。
寄存器号只是位置，语义来自准确版本的映射表
相同数字在不同型号或固件中可能代表完全不同的对象；有的文档使用零基地址，有的界面显示4xxxx形式的逻辑编号；16位与32位数据、无符号与有符号、字节序、字顺序和缩放也可能不同。原始值12800不能在没有缩放定义时直接写成“12800 RPM”。
寄存器表至少应写清：功能码、地址表示法、数据类型、字节和字顺序、比例因子、单位、读写属性、有效范围、故障值、更新周期和适用固件。若供应商文件只给出一个地址列表而没有这些信息，应先补齐问题，再进入写入测试。

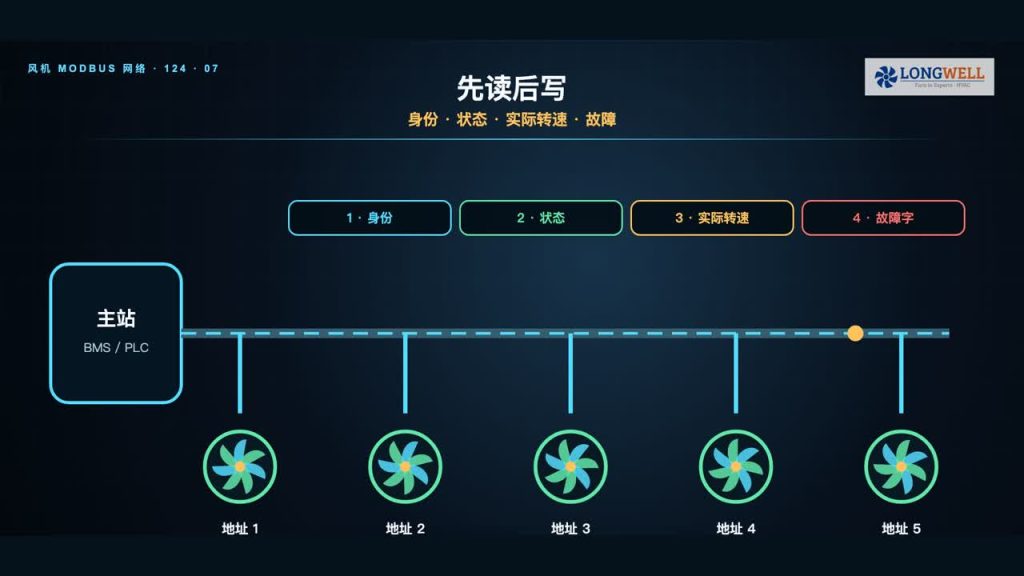

调试坚持先读后写，从低风险对象开始
第一轮通信验证应优先读取身份、版本、状态或实际转速等只读对象，并将返回值与可独立观察的设备状态对照。只有当地址、串口格式、寄存器语义、缩放和设备身份全部一致后，才考虑测试允许写入的对象。每次写入都应有明确目标、允许范围、恢复值和停止条件。
速度命令、启停、方向、故障复位和参数保存可能引发远程启动、机械运动或配置持久化。调试前要建立人员与设备安全边界，确认本地/远程控制权、急停或安全联锁、允许转速、负载状态和回退方案。不要在生产设备上用扫描工具批量试写，也不要把某个型号的写入例子复制到另一型号。
完全无应答时，从底层向上逐层停止
建议固定采用以下顺序：第一，确认供电、接口供电和远程通信所需状态；第二，确认目标节点身份和地址；第三，确认串口格式与超时；第四，确认主干、短分支、极性、端点和终端；第五，确认功能码与寄存器；第六，确认参考端、隔离、屏蔽和共模范围。每一层必须得到可记录的证据后再向上。
使用已知良好的主站、适配器、短电缆和单个节点建立最小系统，有助于分离设备问题与网络问题；但最小系统通过后，还要回到真实网络验证。替换测试要一次只换一个部件，并保留型号、配置和结果，否则多个变量同时变化会让结论失去可追溯性。
单台正常、全网异常，优先检查拓扑和网络负载
如果每台风机单独连接都能通信，而全部并联后出现丢帧或超时，应优先调查重复地址、星形或过长分支、终端数量、偏置、线缆、共模范围、屏蔽、节点数量、轮询周期和网关负载。不要因为单机测试通过，就直接判断所有设备都没有问题；网络是一个新的系统边界。
记录错误是否与某个节点接入、某段电缆、某个转速、某台变频设备启停或轮询加快相关。把时间戳、请求、响应、异常码、CRC计数和现场事件放在同一时间线上，比“偶尔掉线”的描述更能帮助定位。临时降低波特率或延长超时可以作为诊断变量，但不能自动成为未经验证的量产修复。
交付时建立风机网络护照
一套可维护的风机网络应交付：拓扑图、节点清单、完整型号与固件、协议版本、串口参数、地址分配、终端与偏置位置、线缆和连接器、屏蔽与参考策略、允许的读写寄存器、比例与单位、控制权逻辑、超时与重试、故障处理、变更记录以及最终测试结果。没有这些文件，后续更换一台风机或网关就可能重新制造故障。
验收不要只看“界面上有数值”。应逐台核对身份，读取状态和实际量，确认单位与缩放，验证离线、重复地址、断线与超时的处理，再在受控条件下测试获准的命令和安全边界。最终保存准确配置，并给总线两端和节点留下与图纸一致的标识。
提交这些资料，才能高效复核具体项目
请准备完整风机型号与后缀、硬件和软件版本、协议文件版本、主站或BMS型号、网关或USB适配器、网络拓扑、线缆与分支长度、终端和偏置、串口格式、节点地址、正在读取或写入的功能码与寄存器、原始请求与响应、超时和CRC现象、供电与运行状态以及现场安全边界。不要只发一句“Modbus不通”。
如需选型阶段评估，也请同时提供风量、静压、供电、控制目标、反馈要求、节点数量、轮询周期、目标市场和安装环境。Longwell可以先确认哪些信息能够由公开系列资料回答，哪些必须由准确型号的受控协议、端子表或项目工程评审确认。
观看双平台视频，按固定顺序完成首轮排查
视频依次讲解供电与通信的区别、总线主干和短分支、物理端点终端、串口格式、唯一节点地址、RTU帧与CRC、寄存器语义、先读后写、安全边界、无应答顺序、全网异常和交付文件。对照自己的网络逐项记录“已证实、待确认、不适用”，在证据不足时停在当前层，不要用猜测跳到下一层。
