EC风机装进整机后出现通信丢帧、模拟量跳动、控制器偶发复位,或者在电磁兼容测试中某个频段超限,问题往往不在“风机这一只部件”上。电源、控制器、线束、机壳、屏蔽、接地点、滤波器、安装几何和相邻设备共同构成电流回路,也共同决定干扰如何产生、耦合和返回。

因此,EMC排查不能从“加一个磁环试试”开始,更不能只拿一张部件报告推断整机合规。本文给出的是系统级判断框架,不是某一型号的通用接线图。保护接地、端子功能、屏蔽方式、允许的滤波器与控制信号必须以完整风机型号、控制器、线缆组件、整机图纸和对应版本文件为准;涉及市电、保护接地或电气改动时,应由具备资格的人员在隔离并确认安全后实施。

先说结论:EMC是系统属性,不是单个部件标签

一台EC风机可以在规定的测试配置下完成相应项目,但风机进入设备后,电缆长度与走向、机壳开口、接地阻抗、控制器供电、屏蔽端接、外围滤波和负载工况都会改变。部件报告只说明报告所列样品、型号范围、标准版本、配置与测试条件,不能自动覆盖新的整机、安装方式或目标市场。

项目立项时就应把EMC当作接口管理:谁提供PE,机壳在哪里搭接,控制信号参考哪一个端,屏蔽层在哪里结束,动力线与信号线如何分区,滤波器放在边界的哪一侧,最终用什么配置验证。要先了解EC风机如何进入暖通系统,可阅读EC风机与暖通系统应用说明;它用于补充应用背景,不能替代当前型号手册或整机EMC验证。

第一步不是接线,而是锁定准确证据包

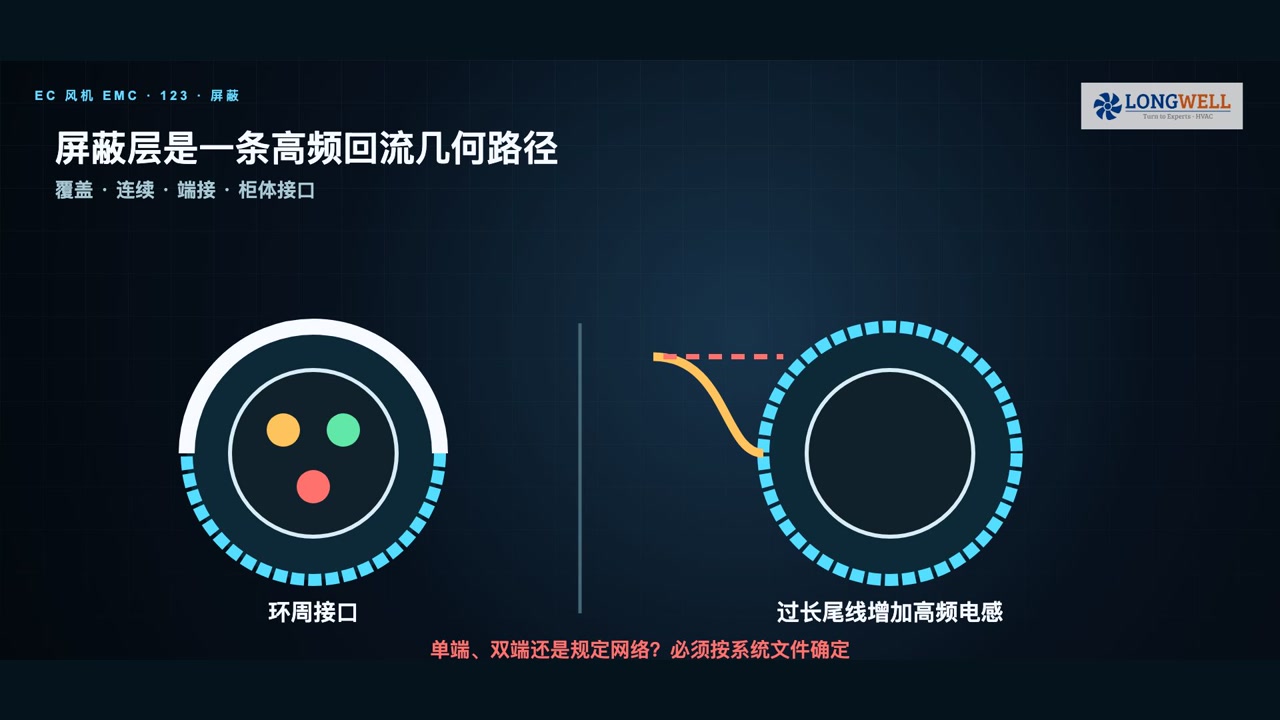

EC风机屏蔽层采用环周端接形成高频回流路径,过长尾线会增加高频电感

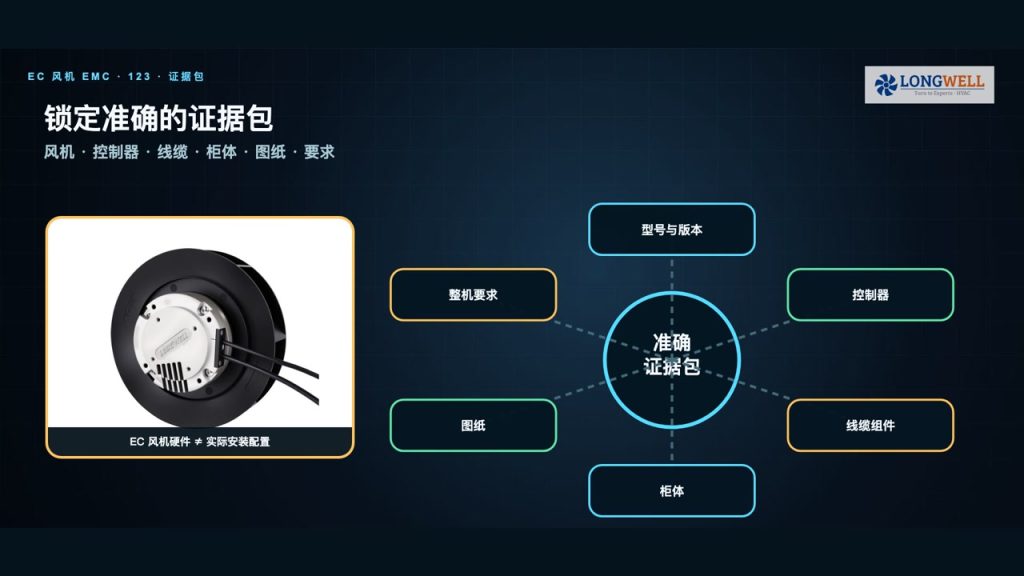

先把对象定义清楚:风机完整型号与后缀、控制器或驱动版本、供电规格、线缆组件与长度、连接器和端子表、柜体或设备结构、图纸版本、目标标准与市场、实际安装姿态以及预期控制方式。缺少任何一个关键身份信息,都可能把相似型号的结论误套到当前项目。

采购或选型页面只能提供系列入口。例如离心风机产品系列可以帮助确认公开产品族与应用方向,却不能证明读者手里的风机属于其中某个EC系列,也不能给出当前项目的接地、屏蔽或合规结论。工程判断应回到准确型号文件、整机接口表和实物配置。

PE、机壳搭接和信号参考端不是同一个概念

保护接地(PE)的首要任务是电气安全,为故障电流提供规定路径;机壳搭接关注不同金属部件之间在目标频率范围内是否形成低阻抗连接;信号参考端则是控制、反馈或通信电路的电压基准。三者可能在系统设计的特定位置建立关系,但不能因为图纸上都有“地”字样就随意短接或互换。

高频下,连接路径的几何形状常常比直流电阻更关键。细长导线可能直流导通,却因电感而不是良好的高频搭接;涂层、氧化层、铰链和松动紧固件也可能让机壳出现电位差。应按照整机设计确认搭接面、连接长度与宽度、紧固方法、防腐处理和检验方式,而不是用万用表蜂鸣就宣布EMC路径成立。

把功率区与控制区分开,再讨论走线

EC风机内部有电子换向,外部又可能同时存在市电或直流母线、PWM或0–10V控制、转速反馈、报警和RS485等接口。将高dv/dt或高di/dt的功率回路与低电平控制线长距离平行捆扎,会增加电容和电感耦合;把两类线缆从同一开口无分隔地穿过,也可能把边界滤波旁路掉。

布局时先划分电源入口、功率回路、控制接口和敏感电子区,再确定线束走廊、交叉角度、间距、屏蔽和机壳穿越方式。关于EC风机的功能与控制背景,可参考EC风机技术与控制方式说明,但准确电平、参考端、端子定义和线缆要求仍以当前型号文件为准。

用四种耦合路径定位问题,不靠随机试件

常见路径可以分为传导、电容耦合、电感耦合和辐射。传导问题沿电源、参考端或I/O导线传播;电容耦合与变化电压、寄生电容和距离有关;电感耦合与变化电流、回路面积和相互位置有关;当线缆和结构在相关频段形成有效天线时,辐射路径会变得明显。

排查时先记录故障发生的工况、频段、负载、转速和线缆状态,再一次只改变一个可控变量。若移动线束就显著改变结果,优先检查耦合与回路几何;若在机壳连接处施加临时、受控的工程搭接后变化明显,应调查正式搭接设计;若滤波器远离边界时效果差,则要检查滤波器到机壳与连接器之间是否留下了未受控路径。临时试验用于定位,不等于可直接交付的量产方案。

屏蔽层是一条高频回流路径,端接要看几何

屏蔽是否有效,不只取决于“有没有屏蔽网”,还取决于覆盖率、连续性、连接器结构、端接周向、尾线长度、机壳接口和系统规定。过长的屏蔽尾线会增加高频电感;屏蔽在连接器或穿板处中断,也可能让共模电流改走敏感电路。

单端、双端还是按规定网络端接,必须结合频率范围、安全要求、低频环流风险、通信接口和制造商文件确定,不能套用一句通用口诀。若设备存在多个机壳或远距离连接,还要把等电位连接和浪涌路径纳入设计。任何屏蔽调整都应记录实际几何与验证结果,而不只是写“已接地”。

缩小回路面积,往往比继续增加器件更有效

电流一定有去路和回路。供电正负、信号与参考、驱动与返回路径彼此分离,会扩大回路面积并提高耦合机会。线束应按受控文件组织成相邻的去回路径,避免在柜体中形成大环;敏感信号不应跨越功率回流路径或机壳缝隙。

检查图纸时,不只画“从哪里到哪里”,还要画返回电流可能从哪里回来。现场照片则应保留线束与机壳、连接器、滤波器、风机和控制器的相对位置。这样,样机通过后才能把有效的几何关系固化到装配规范,而不是量产时被一次“走线更整齐”的改动破坏。

滤波器和磁环的位置,决定它们在处理哪一段路径

滤波器若用于阻止干扰穿越设备边界,应靠近相应入口并与干净侧、脏侧分区配合;两侧导线重新靠在一起,可能通过寄生耦合绕过滤波器。共模磁环需要让规定的导体以正确方式穿过,作用频段、材料、匝数、饱和与温升也必须匹配;不能看到噪声就随意给单根保护导体或未知信号线加磁环。

器件选定后还要验证额定电压、电流、漏电流、绝缘、安全标准、环境和机械固定。EMC改善不能以削弱保护接地、改变安全间距或制造过热为代价。量产方案应包含器件型号、安装位置、线缆长度、端接照片或图样以及变更控制。

RS485丢帧、反馈跳动和控制器复位,先查共模路径

这些现象可能由多种原因造成,但若它们与风机转速变化、换相、启停或线束位置高度相关,应优先检查共模电流从哪里进入控制系统、经过哪里返回。差分通信也有允许的共模范围;参考端漂移、屏蔽连接不当、终端与偏置错误、隔离边界被旁路,都可能让接收器在某些工况下失效。

诊断应同步记录供电、控制指令、转速反馈、通信错误计数、复位信号、机壳电位和关键波形,并使用适合带宽、共模范围与安全等级的测量方法。不要把示波器地夹随意接到未知节点,也不要在带电状态凭经验改PE或屏蔽。先形成路径假设,再用安全、可重复的小步试验验证。

样机通过后,还要验证实际安装配置

最终验证配置应与交付状态一致:风机和控制器版本、线缆长度与路由、连接器、机壳、过滤器、门板、接地件、软件参数、转速与负载工况都要受控。若测试时使用了额外搭接带、临时磁环或特殊走线,必须决定它们是否进入正式BOM和工艺;否则“通过”的只是实验台配置。

建议为每个整机建立一份EMC护照:准确型号与序列、硬件和软件版本、图纸与BOM版本、接地和屏蔽示意、关键装配照片、滤波器与磁环、测试工况、报告编号、偏差处理和后续变更。任何涉及风机、控制器、线缆、机壳或布局的变更,都先评估是否需要局部或完整复测。

给供应商的RFQ与故障包应包含什么

请提供完整风机型号与后缀、控制器、供电、控制接口、线缆组件与长度、连接器、柜体材料与结构、PE与机壳搭接方案、屏蔽端接、功率与控制线布局、滤波器和磁环、目标标准与市场、运行工况、异常现象、出现频率、相关波形或测试频段,以及当前图纸和照片。不要只发一句“风机会干扰通信”。

同时明确希望供应商回答的问题:当前组合需要哪些受控文件?哪些端子是PE、机壳或信号参考?允许的屏蔽端接是什么?报告覆盖哪些具体型号和配置?整机改变线缆、控制器或安装方式后需要怎样验证?答案应能回到版本化文件、实物和可复测配置。

观看双平台视频,按系统路径复核现场

视频依次讲解证据包、三类“地”的职责、功率与控制分区、耦合路径、屏蔽几何、走线与回路面积、机壳搭接、滤波位置、共模症状、实际配置验证和EMC护照。对照自己的设备逐项记录“已证实、待确认、不适用”,任何涉及安全接地、具体端子或型号许可的问题,都回到准确文件和合格人员。
