给风幕机或长条出风设备选贯流风机，最容易看错的是“长度”。叶轮长 700 mm，不等于整机只占 700 mm。电机、端板、法兰和接线都要占空间；即便外形放得进去，也还没有证明实际门洞能形成需要的风幕。下面用两份朗伟完整型号的 A0 图纸，演示如何先排除装不下的候选，再安排出风覆盖验证。文中的 900 mm 可用长度、210 mm 截面和风速目标都是教学条件，并非现场项目参数。
先锁定完整后缀与安装边界
本例比较 LWCA-120900SN-01 与 LWCE-150700SN-06，排名不分先后。前者对应 2024 年 5 月 29 日 A0 版交流贯流风机图纸，后者对应 2024 年 8 月 28 日 A0 版 EC 贯流风机图纸。不同后缀、不同日期的图纸不能混用。询价前还应索取当前有效的完整规格，因为安装、控制和附件都可能随着版本变化。
设备团队先确定净可用空间，而不是机壳外宽：本例假设沿出风口方向有 900 mm，截面方向有 210 mm。净空间需要扣除结构、检修、线缆弯曲和进风通道；下面的计算暂时只做几何预筛。
交流候选：叶轮不代表整机

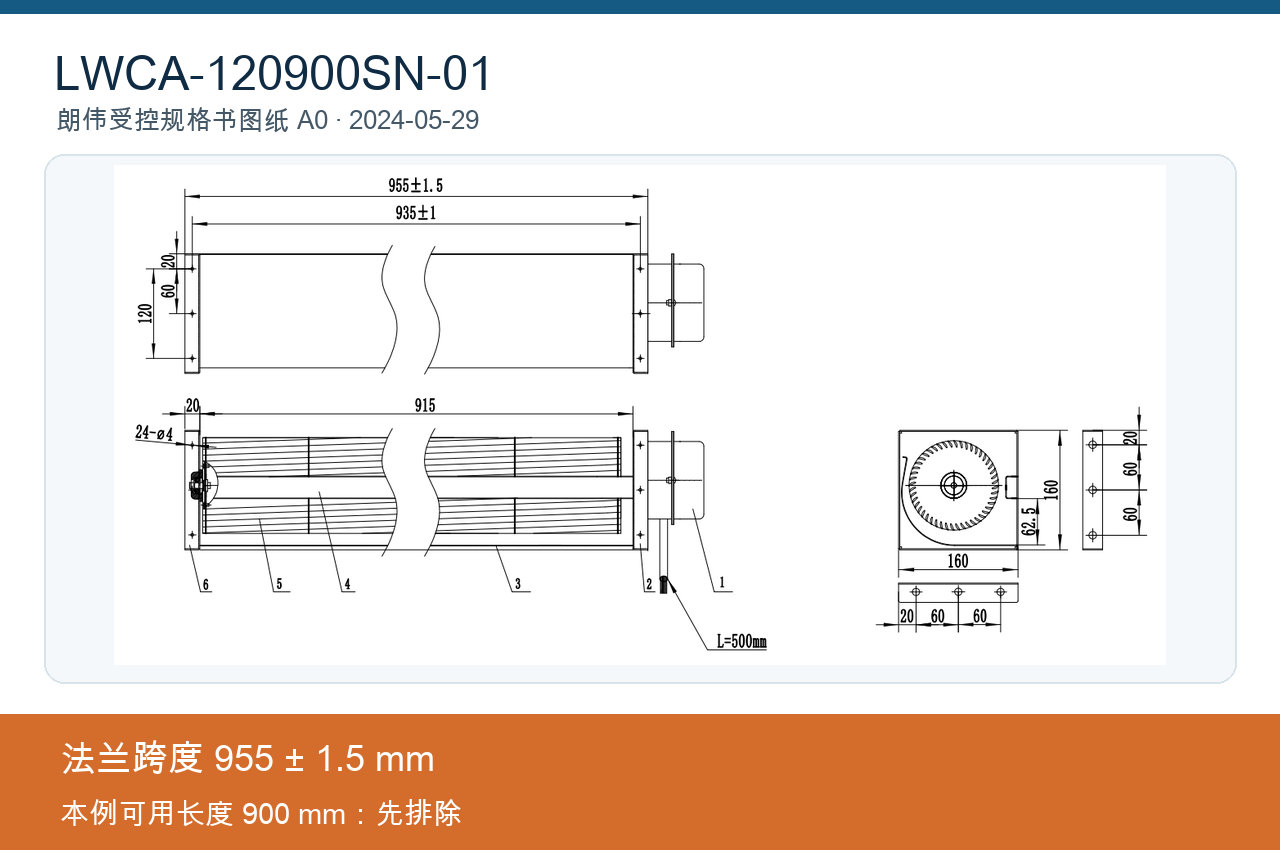

LWCA-120900SN-01 的 A0 图纸标出法兰跨度 955 ± 1.5 mm，电机还在法兰外侧。仅法兰跨度就大于本例 900 mm 净长度，因此这台交流候选在这个假设中先排除。不要根据型号中的“900”或叶轮尺度断言它能进入 900 mm 的机壳。
这并不是说该型号不适合风幕机。这里只能得出一个有条件的结论：在上述预设安装空间中，它的外形不符合。若整机空间不同，就要拿准确的整机图重新核算。
EC 候选：放得下也要分配间隙

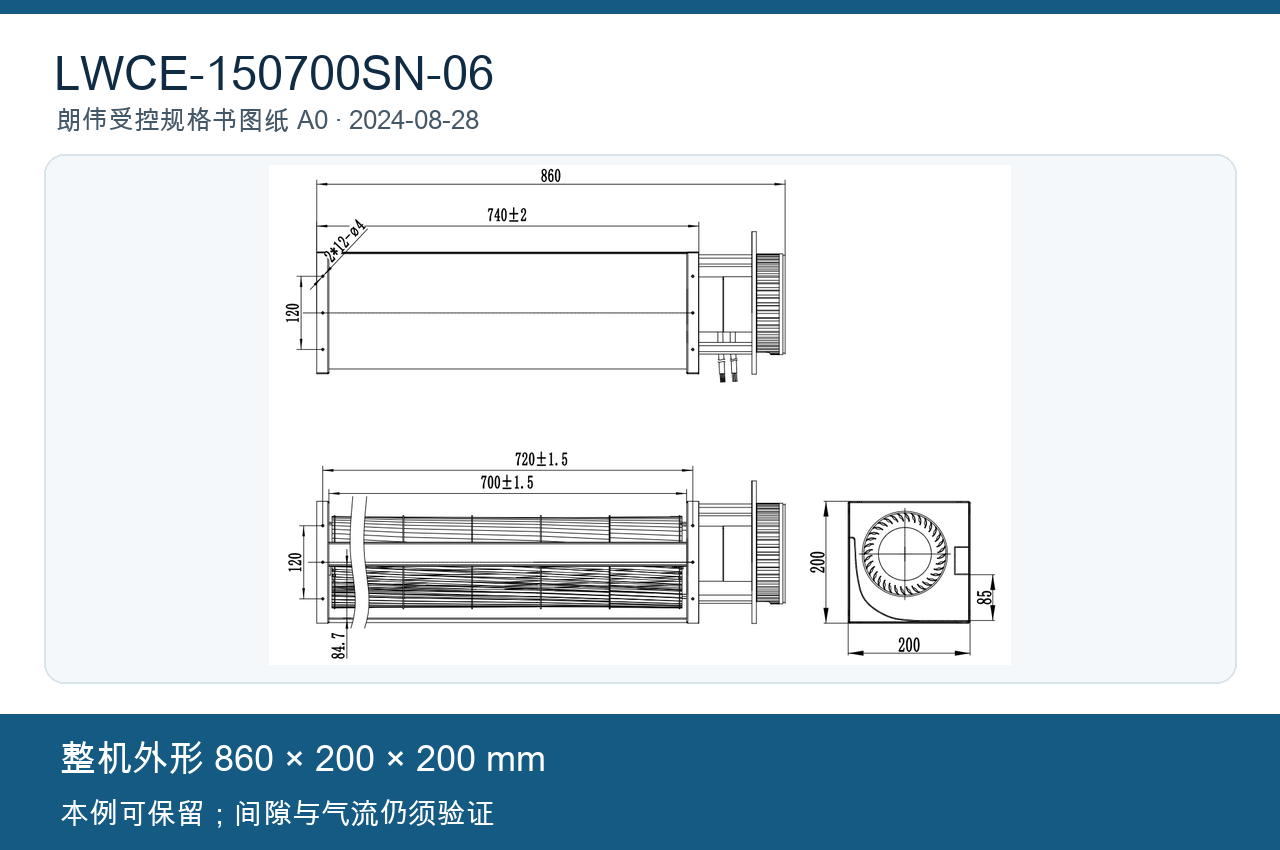

LWCE-150700SN-06 的 A0 图纸给出整机外形 860 × 200 × 200 mm，叶轮长度约 700 ± 1.5 mm。与本例 900 × 210 mm 的空间相比，长度总剩余 40 mm，截面总剩余 10 mm。它可以保留为下一步候选，但这两个数字是总剩余，不能直接当成单侧安装间隙，更不能替代公差链、固定件、接线、进风和拆装路径检查。
想继续看不同结构和安装形式，可以分别浏览朗伟的交流横流风机系列与EC 横流风机系列。这两个系列页帮助确认产品家族，不能代替上述完整后缀图纸，也不能证明某个型号在当前设备里已通过验证。
出风覆盖：平均风速合格仍可能有缺口

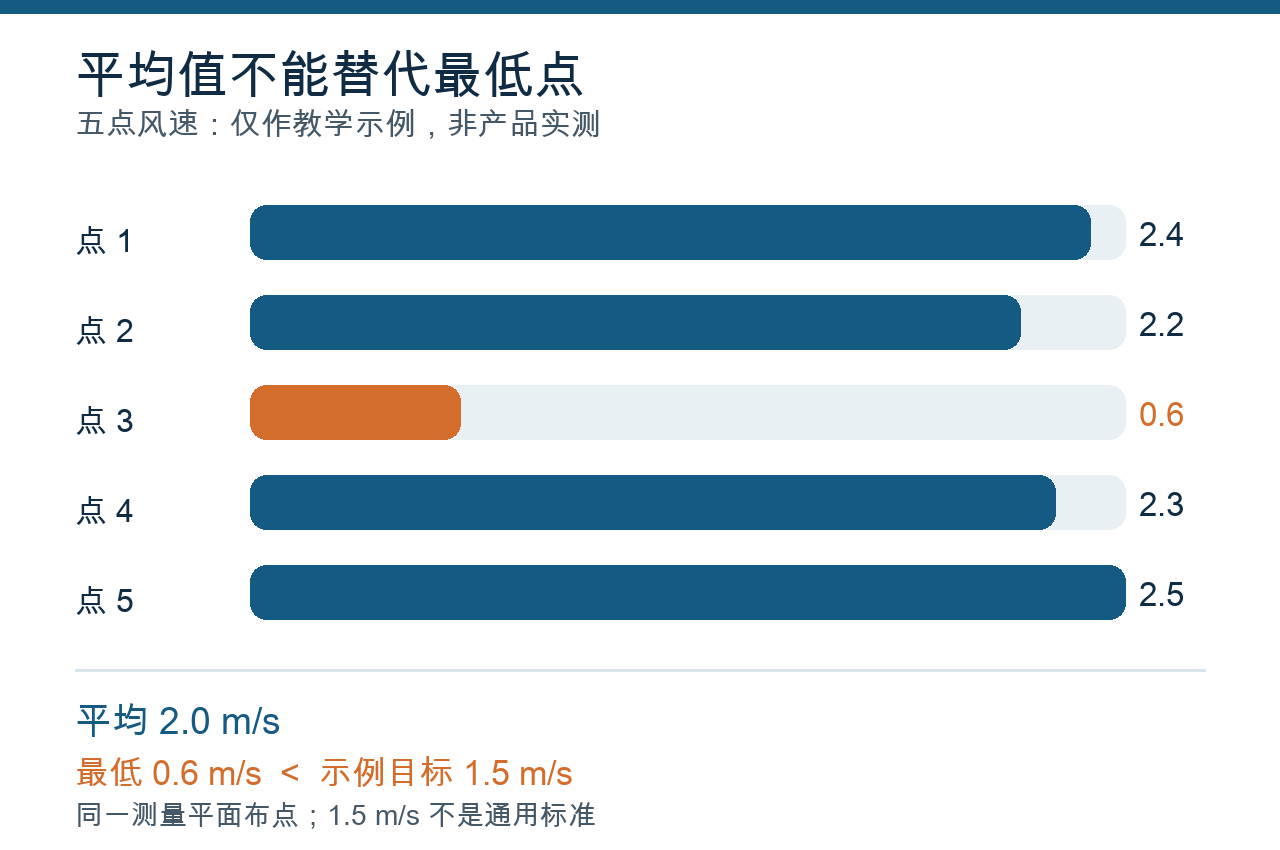

几何预筛之后，应在同一固定测量平面沿出风宽度布点，记录每个位置的风速及工况。假设五点风速分别为 2.4、2.2、0.6、2.3、2.5 m/s，平均恰好是 2.0 m/s；但第三点只有 0.6 m/s。如果这个教学案例预先约定的最低点要求是 1.5 m/s，那么平均值虽高，局部仍不合格。这组数据不是朗伟产品实测，1.5 m/s 也不是通用标准。
风幕机还需在真实门洞、门开闭状态、横向气流、安装高度和导流件配置下复测。改动出口或导流件后，原来的测点结果不能自动沿用。可参考朗伟的贯流风机安装与调试说明整理现场核对清单，但项目的验收方法仍应由设备团队明确。
电气与控制接口也必须对应后缀
LWCE-150700SN-06 的 A0 规格书列出 230 V AC 名义电源，以及独立的 0–10 V DC/PWM 控制输入。控制信号不是电机供电；接线应按当前型号图纸和设备电气设计核验。A0 规格书所列工作环境温度为 -25～60 ℃，并不意味着任意密封机壳或热源旁都满足条件。需要结合设备内实际环境温度、冷却和维护条件确认。
如果要改用交流候选，也不能把 EC 的控制方式套到交流机型上。采购清单至少应写明完整型号与版本、净空间与公差、供电与控制接口、出风口尺寸、测量平面及验收工况。
观看视频与下一步核验
视频按“整机长度 → 两个具体型号 → 出风测点 → 电气条件”的顺序演示这一筛选过程。在 Bilibili 观看完整讲解；也可在抖音观看。视频里的 900 mm 空间和五点风速都是教学示例。
把图纸和现场条件一并发来
需要核对具体设备时，请提供完整型号后缀、当前图纸、净空间、门洞与出风口尺寸、供电控制条件及计划测量工况，邮件联系朗伟销售团队，再决定样机与现场验证步骤。
