传统管道风机始终在全速运行，导致在非高峰使用时段产生不必要的能耗浪费。商业建筑管理者在这种情况下往往面临较高的运营成本。然而，带有变速控制的管道风机可以根据实时通风需求进行调节。将变速技术集成到暖通空调系统中可以带来显著的长期效益。在本文中，我们将介绍主要的调速方法，并讨论调速器如何提升能效。此外，我们还将探讨带调速器管道风机的应用场景。
什么是带调速器的管道风机？
什么是管道风机？

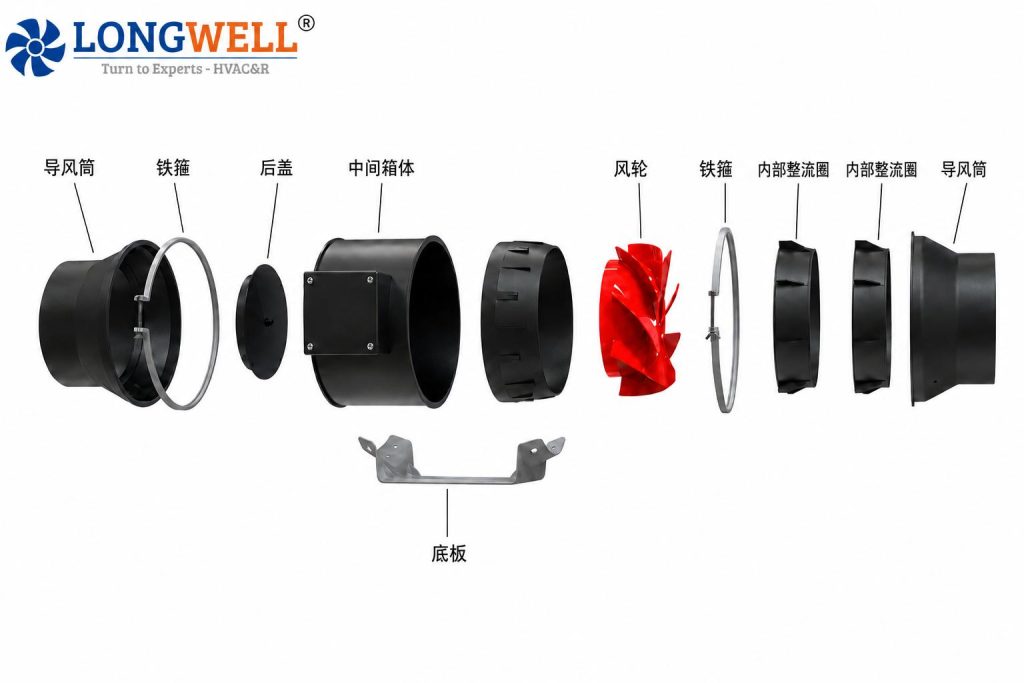

管道风机直接安装在圆形或矩形管道内部，其外壳成为气流通道的一部分。基本组件包括叶轮、电机和外壳。外壳包围旋转部件，引导空气从入口流向出口。其形状和连接尺寸必须与管道系统匹配。根据电机设计的不同，调速器可以外部安装，也可以集成在电机电子元件中。
定速风机与带调速器管道风机的对比
定速管道风机始终以电机全速运行。输出风量保持相对恒定，不考虑通风需求的变化。定速管道风机的风量只能通过改变系统阻力或使用风阀来调节。这种设计适用于通风需求稳定的场景。但可能造成电力浪费，并在管道内产生较大的机械噪声。
带调速器的管道风机可以根据所需风量增加或降低电机转速。EC管道风机提供更精确的调节，可支持0-10V、PWM、Modbus RTU或手动旋钮调节等控制方式，风量可以更精确地匹配实际系统需求。
管道风机控制方法
变频器（VFD）
变频器通过调节频率和电压供电来控制交流电机。其工作原理是根据所需风量来提高或降低兼容管道风机的转速。当通风需求不高时，可以减少全速运行造成的能源浪费。变频器的选择必须与电机的额定功率、电压、电流和负载特性匹配。选型不当、通风不良或设置不当都可能降低效率或损坏系统。变频器更常用于较大的商业和工业风机系统。

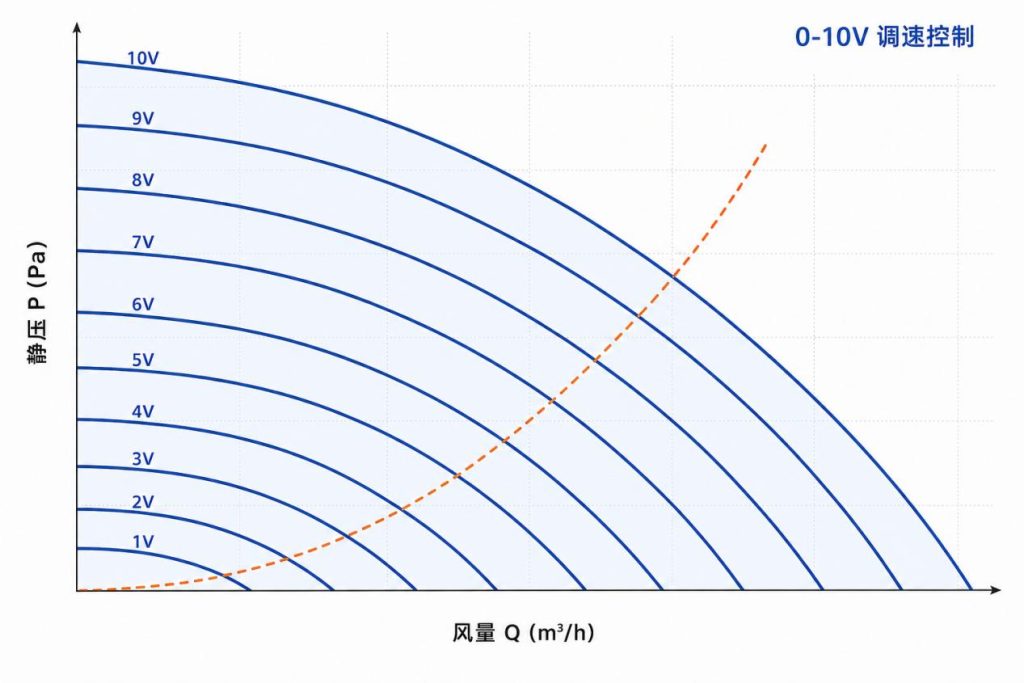

0-10V调速控制
模拟控制使用连续可变的电信号将所需风机转速传输给EC管道风机。暖通空调系统中最常见的格式是0-10V控制。0-10V信号不为电机供电，风机仍然连接到额定电源。一个独立的低压输入信号指示集成电子器件所需的电机转速。例如，约6V的模拟信号可能代表中等运行点，而10V通常代表最大需求。
PWM调速控制
另一种常见的控制信号是脉冲宽度调制（PWM）控制。它通过高频脉冲信号来控制风机转速。风机继续接收额定电压，同时一个独立的控制信号在高电平和低电平之间快速切换。风机输出由信号的占空比决定。较高的占空比通常指令较高的电机转速，较低的占空比则降低转速。PWM调速控制是EC管道风机常见的兼容控制输入信号。
Modbus协议
Modbus是一种数字通信协议，广泛应用于工业自动化和楼宇管理系统。Modbus RTU通常通过RS-485串行网络传输且支持双向通信。控制系统可以向EC管道风机发送转速设定值并读取回传信息。根据风机型号的不同，可获取的数据可能包括实际转速、功耗、运行状态、运行时间、报警和故障代码。这使得远程监控设备和在安排现场检查之前发现问题变得更加容易。LONGWELL旗下的多款EC风机产品以Modbus RTU作为标准通信协议，支持与BMS系统的无缝集成。
管道风机调速方法对比
| 控制方法 | 适用电机类型 | 主要优势 |
| 手动旋钮控制 | AC/DC/EC电机 | 操作简便，易于安装 |
| 变频器 | 三相交流感应电机 | 调速范围广，软启动 |
| 0-10V控制 | 带兼容输入的DC/EC电机 | 调节平滑精确 |
| PWM控制 | 带兼容输入的DC/EC电机 | 控制稳定，信号精度好 |
| Modbus控制 | 集成电子器件的EC电机 | 可靠性更高，成本更低 |
上表对比了不同控制方法及其适用的电机类型和优势。智能控制基于0-10V、PWM、Modbus等控制方法，并连接传感器。它具有编程设置和远程访问功能。用户可以通过手机应用程序改变风机转速。指令将发送到风机的电子控制器，由其调节电机输出。
智能功能可能包括预设转速档位、运行计划、定时设置、延时关机和实时状态监控。当连接温度、湿度或空气质量传感器时，控制器还可以在条件变化时自动增加或减少风量。
例如，LONGWELL带智能控制器的EC管道风机支持温湿度感应、多档调速、延时关机和物联网APP控制。用户可以远程查看运行状态，并为浴室、种植房、新风系统等通风需求随时间变化的应用场景调节风量。
变速控制如何提升能效？
减少不必要的风量产生
通风需求在一天中很少保持恒定。温度、湿度或设备运行的变化都会影响所需风量。变频管道风机可以通过调节电机转速来控制。当通风需求减少时，控制器会相应降低风机转速。当需要更大的风量或压力时，可以提供更大的风量输出。这种运行模式避免了不必要的全速运行。
LONGWELL EC管道风机支持多种控制选项，包括智能控制、0-10V调节、PWM和手动调节。它可以有效降低家庭、商业建筑和工业场景的电费支出，实现节能环保的目标。
减少能量损耗
变速控制采用更直接的方式，降低电机转速并减少风机输出。这限制了不必要的压力产生和气流损失。智能调速器还可以使用定时设置或延时关机功能来防止风机运行时间过长。
提升部分负荷效率
许多管道通风系统长期在低于最大设计负荷的条件下运行。如果需要调节定速风机风量，最常用的方法是增加系统阻力。但此时电机仍在高速运转，导致了不必要的电力浪费。
EC管道风机可以在部分负荷条件下以降低的转速运行。较低的电机转速通常需要较少的电力输入，同时仍能提供系统所需的风量。实际节能效果取决于运行点、管道阻力、控制范围和日常负荷曲线。
变速管道风机应用场景
商业暖通空调通风
商业暖通空调系统中，通风需求从白天到夜晚不断变化。带调速器的管道风机可以通过持续调速来响应这些变化，效率更高。对于较大的暖通空调系统，EC管道风机还可以连接到楼宇管理系统。降低转速运行还可以在部分负荷条件下降低能耗和噪声输出，这在办公室和其他对噪声敏感的商业空间中尤为重要。
工业排风增压
当长管道、多个弯头、过滤器或其他阻力导致主排风系统产生的风量减少时，工业管道风机可以作为排风增压器安装。将管道风机串联安装时，它可以增加压力，帮助排出工厂中的热量、烟气、粉尘和工艺空气。风机选型应根据所需风量、系统总阻力、空气温度和被提取污染物的类型来确定。
LONGWELL带控制器管道风机
LONGWELL的LWDE3G系列EC管道风机结合了多种调速选项。根据所选型号，用户可以通过手动旋钮、0-10V信号、PWM控制或Modbus协议调节风量。对于需要自动化运行的应用，可选配智能控制器，支持温湿度感应、延时关机、多档调速和物联网APP远程控制。
标准LWDE3G系列型号的出口标准直径范围包括100、125、150和200毫米。所列型号提供212至830 CFM的风量和260至720 Pa的静压。
针对特定需求，LONGWELL提供定制服务。管道风机的尺寸、风量、材料和控制功能可以根据具体使用场景灵活调整，确保产品完全适应相应的通风系统需求。
常见问题
管道风机控制器如何降低能耗？
当所需风量未达到满负荷时，风机控制器会降低电机转速以响应实际通风需求。
控制器能降低暖通空调管道系统的噪声吗？
可以。当不需要最大风量时，降低风机转速通常会降低空气动力学噪声和电机噪声。
为什么工程师在变风量应用中更偏好EC电机？
EC电机使工程师能够更好地控制管道风机的运行点。同时，即使在通风负荷变化时，它也能保持高效性能。
