01 / 首先是设备三项冷却任务。
01
02
03
三项冷却任务。
不同的选型问题。
机柜冷却、电机通风和机器气流对风扇的要求各不相同。在比较不同型号之前，请先明确具体需求。
- 请说明电气热损耗、环境条件和允许的元件温度。
- 在所需气流下，考虑进气阻力、过滤阻力和出气阻力。
- 请确认可用空间、电源、调速指令及告警或反馈信号。
- 请提供电机机座及风罩图纸，包括安装方式和间隙要求。
- 检查电机低速运转和额定运行条件下的冷却情况。
- 确定独立风扇电源以及机器的启动、停止和保护逻辑。
- 描述所流动的空气，包括温度、灰尘、湿度或冷却剂雾。
- 提供系统阻力下的所需气流，而不是仅提供自由空气流量。
- 检查振动、噪音、维护通道和安装方向。
02 / 检查完整的气路风扇无法纠正
风扇无法纠正
气流受阻的箱体。
追踪新鲜空气的进入路径、经过的部件以及暖空气的排出路径。即使风扇在运转，短路或循环气流也可能导致局部过热。
进风过滤器、格栅和间隙
设备热源和障碍物
出风出风口路径和风扇位置
示意图。找到风扇位置，并确认实际机柜布局中的气流方向。
查看电子设备的散热要求 →
03 / 缩小产品选择范围
对比风扇在工作点下的性能。
以这些系列产品为起点。所选型号、外壳和进气口布置决定了可用的压力-气流性能。
04 / 从选型到验证要求提供证据
要求提供证据
在所提出的配置下。
产品目录可以缩小选择范围。图纸、性能曲线和设备测试可以确认该方案是否适用于您的机器。
- 工作点在相同条件下，气流、压力和输入功率。
- 安装匹配与控制安装方式、进气口间隙、电压、接线以及所需的指令或反馈。
- 设备测试在预期运行周期和过滤器条件下，温度、噪音和气流。
05 / 提供有助于评估的资料下载系列目录。
下载系列目录。
确认拟选型号。
系列目录 / PDF · 4.7 MBEC轴流风机↗
在索取当前型号规格前，先查看风机系列和外形尺寸。
系列产品册 / PDF · 3.8 MBEC 后向离心风机 ↗请查看用于过滤设备和柜体的系列范围与安装资料。
工程检查清单需要更换现有风机？→认定型号可互换前，应检查工作点、尺寸匹配、供电、接线和控制。

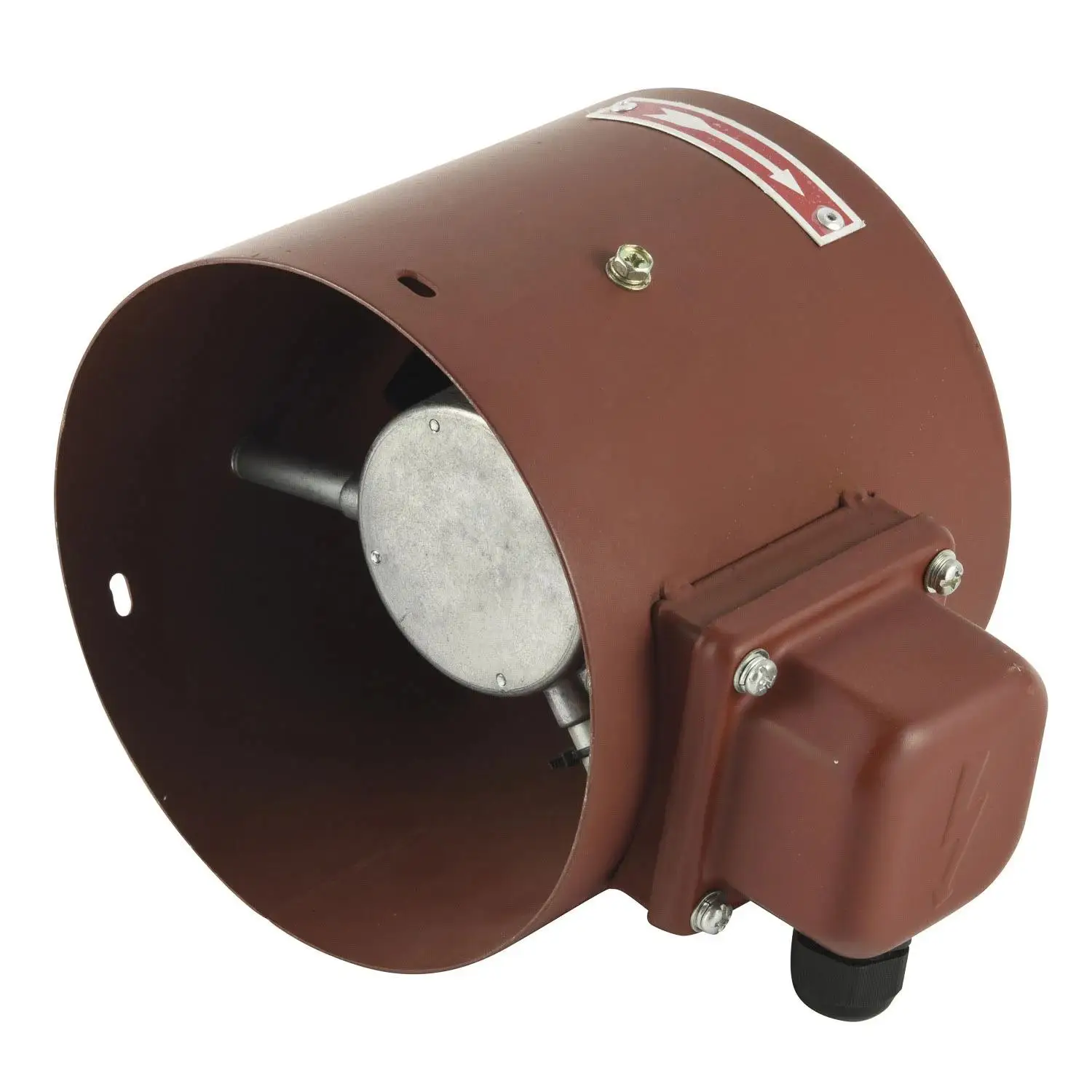

系列图册 / PDF · 1 MB变流器电机冷却风机 ↗查阅 LW-G 的配置和尺寸，再确认电机机座与风罩接口。
系列产品册仅作参考。请索取所选型号和配置的已确认图纸、曲线及接线信息。 查看全部图册 →
能否仅凭直径和电压选择替换风机？
不能。应核对工作点、安装尺寸、进风布置、旋转方向和控制接口。相似尺寸或电压不能证明性能或接线匹配。
不清楚所需风量时，我应提供哪些资料？
提供热源与电气损耗、机壳尺寸、允许温度、环境条件和气路，说明过滤器、格栅、障碍物及设备运行周期，以便评估需求。
在粉尘或冷却液雾环境中，需要考虑哪些变化？
请说明环境接触条件与过滤布置，核对材料、电机和电子部件防护、清洁空间及该配置所需的测试证据。不能凭产品系列照片推断适用性。
您的选型需求
- 设备类型和冷却任务
- 气流/压力或热负荷信息
- 可用空间和安装图
- 电源、转速控制及反馈要求
- 温度、灰尘/湿度和噪音条件
- 样品数量、年度需求和项目进度
应用原理指南
选型前，先了解设备为什么需要风机。
每篇指南跟踪一台机器内部的气流，说明风机任务，并列出开展 LONGWELL 选型评估所需的参数。
