应用原理·光伏逆变器内部冷却
密闭光伏逆变器内的风机承担什么作用
密封式逆变器可能包含一个内部风扇。但这并不意味着外部空气会穿过其电子元件。风扇的作用是循环外壳内部已有的空气。
设备内部01 02 03 04
沿工艺流程追踪气流
组件会创建局部热点区域
电力电子器件会在局部区域产生热量。如果没有有效的空气流通，即使外壳外观看起来没有变化，附近的空气温度也会高于机箱其他部分的温度。
内部流动重新分配热量
内部风扇将空气吹过各个组件并送至机箱冷却表面。如果气流能够到达较热区域，这可以提高热传递效率并减少局部温差。
热量会穿过边界；内部空气则不会。
热量通过预设的传导路径散发出去，例如金属壁或散热器。内部空气留在内部。外部空气随后将热量从外表面带走。
外部散热器仍然是必要的。
内部风机不能替代向环境排热。若外部冷却路径受阻，或环境空气过热，加快内部循环也未必能突破散热限制。
气流功能
- 使封闭空间内的空气流过发热部件，以减少空气停滞区域。
- 将热量传递到外壳或内部传热界面。
- 在保持电子元件舱密封的情况下，利用外部散热路径进行操作。
什么因素会改变结果
- 内部堵塞会导致发热部件附近空气停滞。
- 即使内部空气循环，堵塞的外部散热片通道也会限制散热。
- 将内部循环风扇视为新风通风装置会忽略密封外壳的边界。
运行工况要求
首先从完整的气路开始
提供布局及已有资料，尚不清楚的参数可在确定配置前梳理明确。
01热源及其允许温度
02内部空气温度和环境温度范围
03部件间距和压力损失
04电压、速度控制和反馈
05外部散热器及壳体导热路径
06完整的逆变器热设计和外壳验证

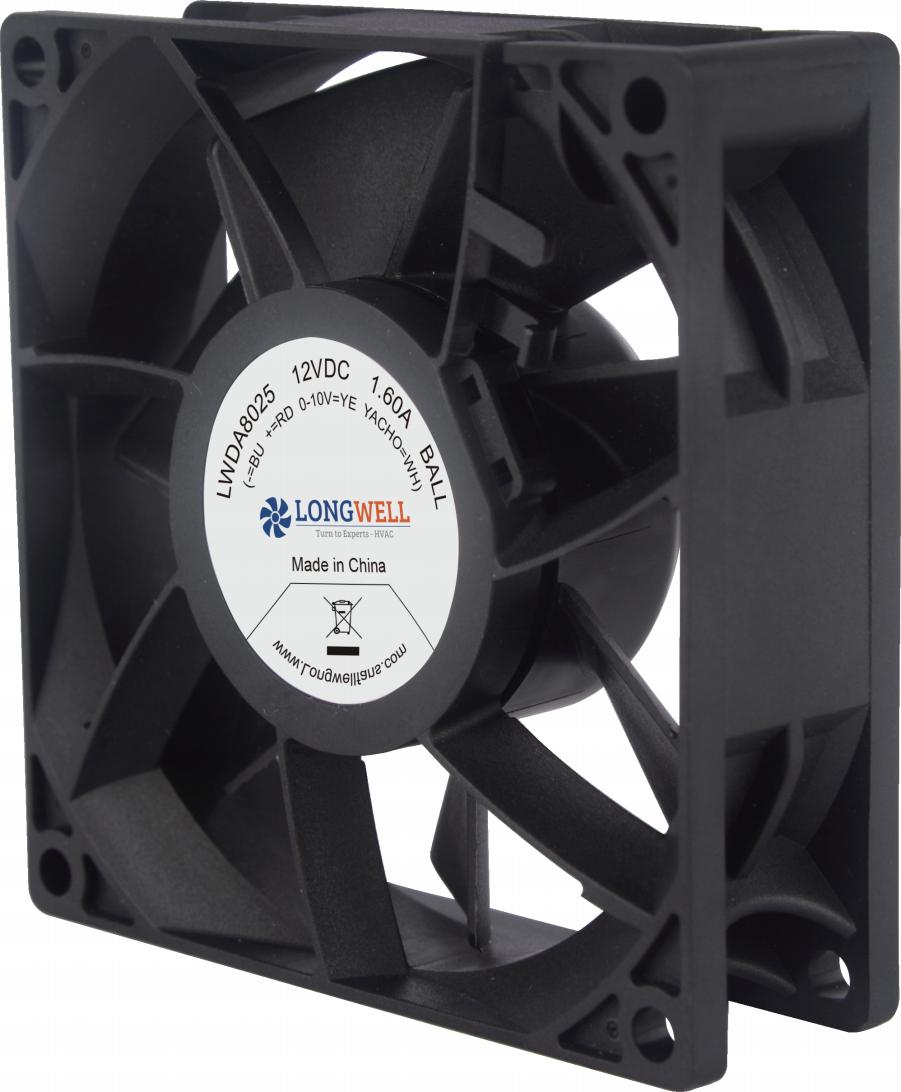

LONGWELL 风扇选项
让风机匹配这条气路
评估 LONGWELL 直流冷却风机系列应依据实际内部温度、通道阻力、电压和控制需求评估。确定最终型号前，在完整逆变器中测试热点温度。
安装位置
在密闭电子舱内，使原有空气绕过部件并流向设计的传热表面循环；外部空气仍位于壳体或散热器另一侧。
为什么考虑这种配置
内部循环有助于分散热量，但不能替代机壳向环境散热的路径。确认内部温度、通道阻力、电压和控制要求，再在完整逆变器中测量元件热点。
请用您的设备检查结果。
检查组装好的逆变器中的组件温度和内部气流。
检查通过外壳或散热器到外部空气的热通路。
确认所选风扇组件的电气控制、温度范围和环境要求。
讨论您的光伏逆变器内部冷却需求
请提供元件布局、热负荷、允许的元件温度和内部通道信息。包括内部和环境温度范围、电压、速度控制、反馈以及外部散热器布置。
提供布局图、安装照片或现有型号，即可开始沟通。
