应用原理 · UPS 分隔冷却气路
一台 UPS 风机停转：沿风路寻找失去的冷却
UPS 内可能有多条冷却气路，分别服务不同部件。一台风机停转后的结果取决于其所负责的气路，以及实际设计是否提供替代路径。本例清楚展示两个分隔的热区。
设备内部01 02 03 04 05
沿工艺流程追踪气流
电池备用供电也依赖有效散热
UPS 持续为设备供电，其功率电子部件也持续发热。风机沿设计冷却路径将这些热量带出。
不同部件可采用不同气路
剖面展示两个独立冷却分区，各自的风机服务对应散热片和出口。两台风机不代表任意一台都能冷却两个分区。
一台风机停转，就会失去一条局部冷却风路
现在一台风机停转，其散热片上的强制气流随之减少，另一台仍在运行。受影响部件周围可能积聚热量。
另一台转动的风机未必能冷却此区域
观察两区之间的隔板。正常风机不能凭空在这个独立舱室内形成替代气路；故障影响由实际布局决定。
按 UPS 的设计策略检测故障
UPS 可监测风机转速、风量或元件温度。报警和保护动作取决于其设计及运行条件。
气流功能
- 保持目标电子部件冷却区内的强制气流。
- 将翅片表面热量带向畅通出口。
- 在 UPS 监测设计有要求时，提供兼容反馈。
什么因素会改变结果
- 一台风机故障，会使一个独立分区的强制气流不足。
- 气路堵塞时，即使叶轮旋转，也无法实现预期散热器冷却。
- 替换件若电气或气动性能不匹配，就不能满足 OEM 要求。
运行工况要求
首先从完整的气路开始
提供布局及已有资料，尚不清楚的参数可在确定配置前梳理明确。
01UPS 热区布局及部件损耗
02所需安装后风量、静压及进风条件
03风机外形空间、安装、供电电压及电气限值
04控制接口及规定的转速、故障反馈
05预定温度、运行循环及寿命要求
06OEM 故障响应与系统验证要求
LONGWELL 风扇选项
让风机匹配这条气路

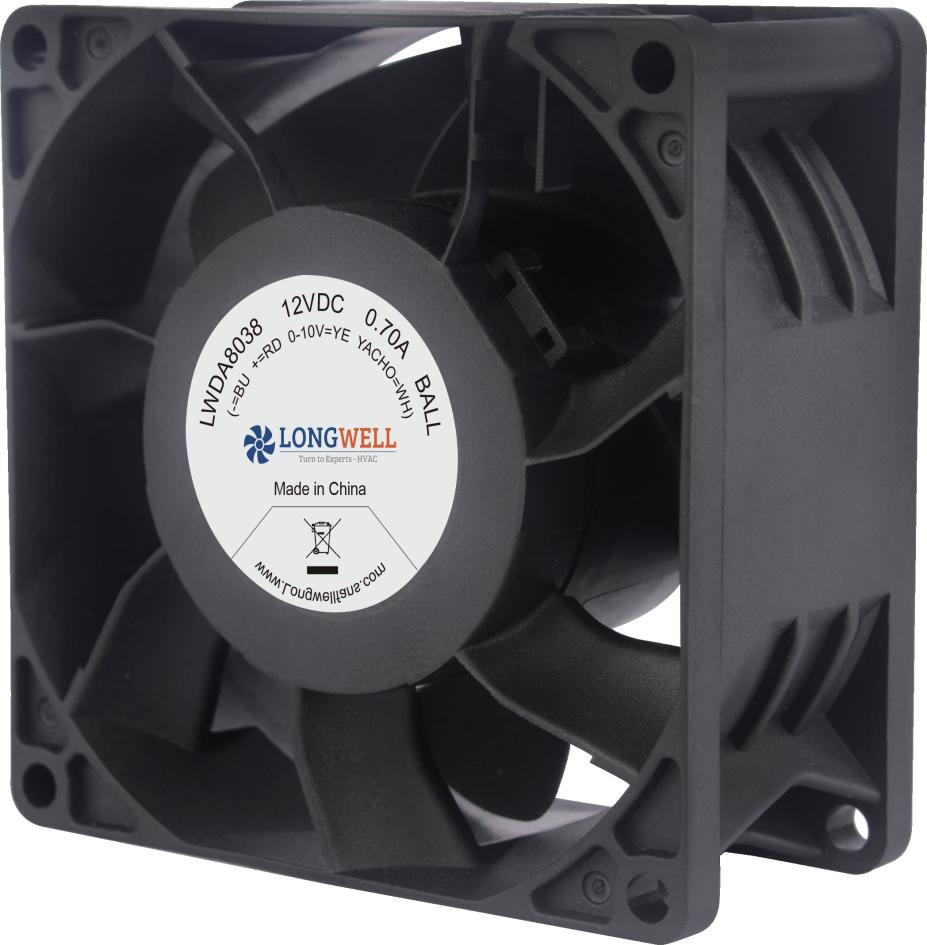

另一舱室的风机即使仍在运行，也可能无法冷却风机已故障的分区。可评估 LONGWELL 紧凑型直流轴流风机方案，依据实际热布局、工作点和监测接口进行评估。
安装位置
为 UPS 中指定的电子设备冷却区提供所需风量和反馈信号。
为什么考虑这种配置
另一舱室的风机即使仍在运行，也可能无法冷却风机已故障的分区。可评估 LONGWELL 紧凑型直流轴流风机方案，依据实际热布局、工作点和监测接口进行评估。
请用您的设备检查结果。
验证完整安装气路及工作点。
在预定运行模式和环境条件下检查部件温度。
最终选型前，请确认接口及整机要求。
应用常见问题
UPS 一台风机故障就一定停机吗？
不是。不同型号的可用冷却能力、负载、监测和冗余各不相同，故障及保护行为由制造商规定。
另一台风机仍在运行，能否证明故障分区得到了冷却？
未必。隔板或独立风道可能使该风机无法向受影响的散热器送风，应追踪实际气路。
仅凭外形尺寸就能选择替换风机吗？
不能。应遵循 UPS 制造商规定的气动工况、供电及反馈要求。这里展示的产品系列仅支持设备设计讨论。
咨询 UPS 风机集成
请提供冷却分区图或既有风机型号，补充部件损耗、安装后的压力—风量要求、电源电压、故障反馈和 UPS 运行条件。
提供布局图、安装照片或现有型号，即可开始沟通。
