风机调速器怎么接线：先判断控制架构，再做十项安全核对

搜索“风机调速器怎么接线”时，人们往往希望得到一张端子图或几根导线的颜色对应表。但墙面旋钮、变压器调速器、电子调压器、绕组抽头、变频器，以及 EC 风机的 0–10V、PWM 或数字通信，可能控制的是完全不同的电气架构。它们都能改变转速，并不意味着可以互换，更不意味着存在一套跨型号通用的接线方法。

本文提供的是接线前的兼容性与安全判断路径，不是通用端子图，也不演示带电操作。准确端子、线色、额定值、保护、接地、紧固扭矩、线缆和外壳要求，必须来自具体风机、电机与调速器的受控文件，并由合格人员按照当地规范、风险评估和现场上锁挂牌程序实施。

第一步不是拆线：先识别控制架构

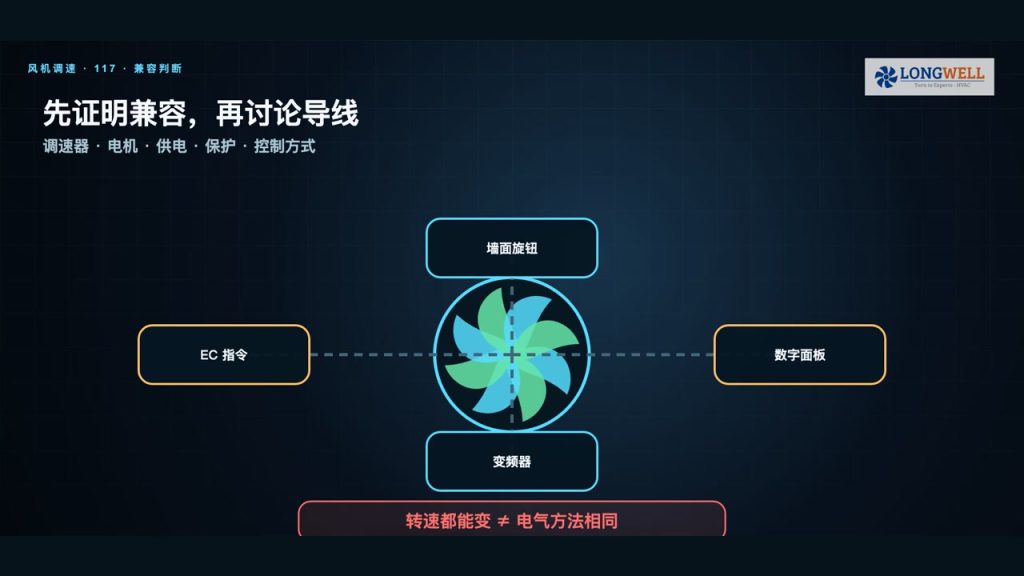

外观相似的旋钮或面板，背后可能是不同原理。变压器或多档调速器可能改变提供给特定交流电机的电压或绕组连接；电子调压器可能通过相位控制改变有效电压；变频器则向被认可的交流电机提供可变频率和电压；EC 风机通常由内部电子控制器接收模拟量、PWM 或数字指令。

因此，看到“调速器”三个字不能直接进入接线。先把风机、电机、控制器的完整型号和控制方式写清楚，再判断控制器是在处理动力电源，还是只发送速度指令。若架构未知，最安全的结论就是停止，不用照片、端子数量或经验替代制造商文件。

同样是交流风机，也可能需要不同的调速方式

单相电容电机可能包含主绕组、辅助绕组和电容，部分产品允许特定的电压调速、抽头调速或专用控制，另一些则不允许。三相异步电机常见于变频应用，但仍需确认制造商许可、绝缘、频率范围、低速冷却和机械转速边界。想补充这类电机的基础结构，可阅读AC 风扇电机结构与选型说明。

切勿把“交流输入”理解为“可以接任意交流调速器”。电机在降低电压后能继续转动，也不能证明转矩、温升、启动、保护和连续工作制合格。任何允许的调速方法都要绑定准确型号、规定负载、安装环境和验证条件。

EC 控制线不是另一套动力线

EC 风机通常把功率电子与电机集成为一个总成。设备可能一直由固定交流电源供电，同时通过独立的 0–10V、PWM、开关量或总线接口接收速度指令。不同接口对参考端、电压范围、频率、占空比、极性、隔离和故障状态的要求可能完全不同，不能凭“有两根控制线”推断用法。

DC、EC 速度控制器产品页面可用于确认这一产品类别并沟通候选方案，但页面不能证明控制器与任意风机兼容。必须把控制器型号、风机输入类型、供电和信号规范放在一起核对；未定义的端子或接口不得试接。

建立“兼容护照”：五份文件必须互相对得上

接线前至少需要风机或整机文件、电机文件、调速器文件、控制系统或指令源文件，以及适用的保护和安装文件。每份文件都应对应准确的型号与版本，并共同覆盖额定电压、频率、电流、相数、控制方式、允许负载、工作制、保护、接地、环境和外壳要求。

只拿到其中一张图并不够。例如，调速器图纸可能说明端子功能，却不能证明电机允许该种调速；风机铭牌可能给出供电，却不定义外部指令接口；控制柜图纸也不能替代设备制造商的限制。文件之间有冲突或缺口时，应由制造商或项目责任人澄清并形成受控记录。

隔离所有能源，并验证确实无电

关闭面板上的启停按钮不等于已经隔离。风机系统可能同时存在主电源、控制电源、变频器直流母线、备用电源、外部联锁或其他回馈路径。合格人员必须识别全部能源来源，按照现场程序断开、锁定和标识，并使用适合的仪器和方法验证无电。

还要遵守制造商规定的放电等待时间，并防止叶轮惯性、压差或气流造成意外转动。本文不提供测量点、操作顺序或仪表设置，因为这些内容必须由具体设备、现场风险和当地安全规则决定。不能证明安全状态时，不应打开外壳或接触端子。

严格分开动力路径与指令路径

动力路径负责向电机或整机提供能量，通常包含电源、隔离、过流与短路保护、接触器或驱动器等；指令路径负责发送启停、速度、反馈或通信信号。将低压指令端误接到动力电源，或把控制参考端当作保护接地，都可能立即损坏设备并造成危险。

导线颜色、端子位置和相邻设备的接法都不是充分证据。只接受准确型号文件中的端子标识、功能定义、允许电压与电流、极性、屏蔽和接地要求。现场导线如果没有可靠标识，应先追溯并重新确认，不得为了赶进度把猜测写成标签。

保护装置属于回路本身，不能事后补想

过流、短路、过载、缺相、堵转、过温、失速和接地故障的保护方式，需要与电机、风机和控制器一起设计。调速器或变频器具有某种电子保护，不等于可以自动取消上游或设备要求的其他保护，也不代表默认参数适合当前电机。

还要定义控制信号丢失、传感器故障、通信中断、停电恢复、急停和消防联锁时系统进入什么状态。保护设置必须来自准确额定值和风险评估，并在受控调试中验证。没有故障状态定义的“能运行”方案，仍然是不完整的方案。

安装边界决定线缆、外壳与散热要求

环境温度、湿度、粉尘、油雾、腐蚀、振动、海拔、室内外位置和清洗方式，都会影响控制器外壳、防护等级、散热间距和线缆入口。设备在桌面测试能工作，不能证明装入狭小机柜、靠近热源或暴露于污染环境后仍然合格。

线缆规格、温度等级、屏蔽、端接、弯曲半径、应力释放和接地连接，都要服从设备文件和当地规范。紧固扭矩、爬电间距与隔离距离也不能凭手感决定。项目需要样机、温升、气动、声学或可靠性验证时，可从研发与测试能力页面了解可沟通范围；最终结论仍要绑定具体项目证据。

通电前复核与受控调试是两道不同关口

安装完成后，先在断电状态下复核型号身份、文件版本、导线标识、端子功能、保护设置、接地连续性、机械防护、旋转自由度和外壳恢复情况。复核应由规定的人员签字或记录，不应由同一个未经授权的操作同时充当设计、安装和验收结论。

受控调试再验证旋转方向、启动、速度指令、最小和最大运行边界、电流、温升、振动、噪声、风量压力、报警、停机和故障状态。出现与文件不一致的方向、声音、温度、电流或控制响应时，应立即按程序停机并查明原因，不能绕过保护或反复试接。

十项手把手判断路径：任何未知都要升级

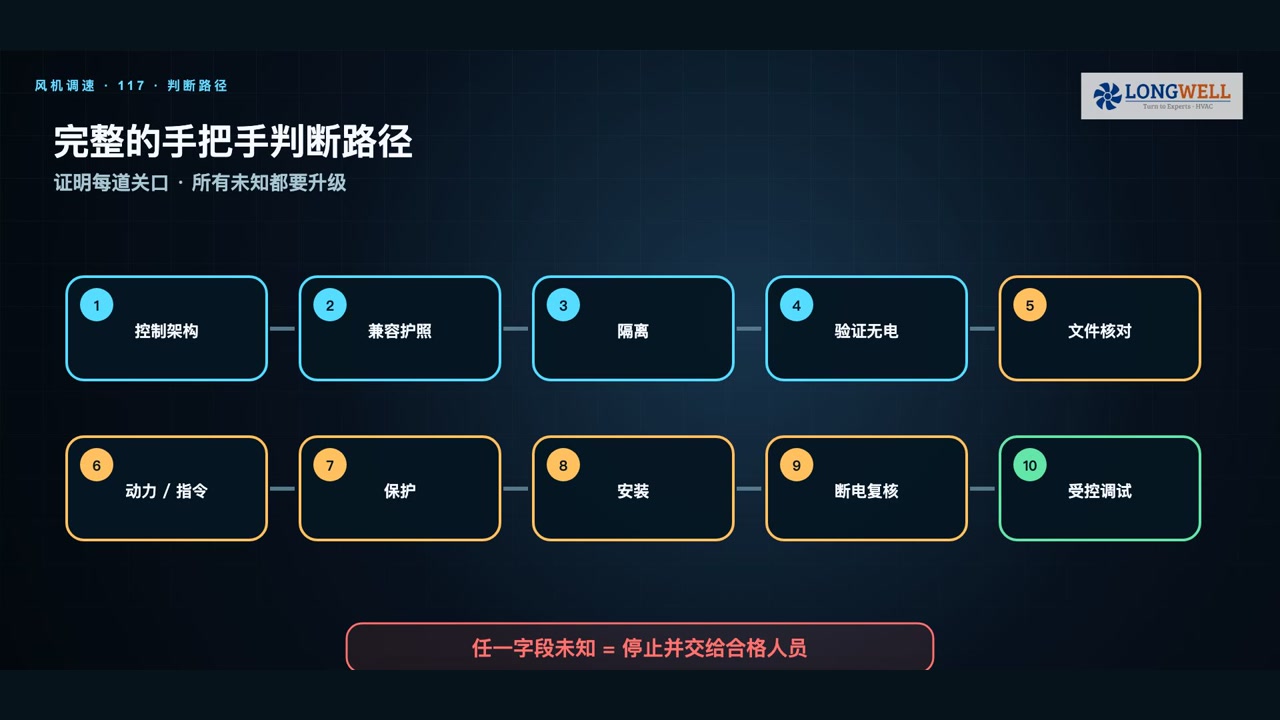

完整路径可以浓缩为十项：识别控制架构；建立准确型号的兼容护照；隔离全部能源；验证无电；核对完整文件组；区分动力与指令；确认保护；审查安装环境；完成断电复核；最后由合格人员受控调试。每项都要有证据，而不是口头判断。

这套路径的价值不是让任何人照着文章接线，而是帮助项目尽早发现缺失信息。只要电机类型、控制输入、额定值、端子、保护或安全状态中有一项无法证明，就应该停止并把问题交给制造商、项目工程师或合格电工。

观看双平台视频：先学会判断，再进入具体文件

视频从四类常见控制入口开始，依次讲解兼容护照、能源隔离、文件核对、动力与指令路径、保护、安装、断电复核和受控调试。观看时可以把十项清单对应到当前设备，先圈出未知字段，再去寻找准确型号的文件。

最需要记住的原则是：能够改变风机转速，不代表电气方法相同；“手把手”的安全起点不是告诉所有设备该接哪根线，而是证明这套控制架构、文件和安全边界确实属于眼前这台设备。
