EC风机接线指南：0–10V、PWM与FG反馈如何区分

EC风机接好电源却不能调速，问题未必出在电机。控制器输出的信号、风机接受的接口，以及信号参考端，只要有一项没对应上，就不能把“已经通电”当成“控制连接正确”。接线前最有用的动作，是把每根导线的功能落实到准确型号的接线页，而不是寻找一张通用线色表。

本文面向设备工程、采购和电气集成人员，说明接口资料如何核对。电气安装和带电测试应由合格人员按设备文件及适用规范完成；调速指令置零不能代替电源隔离，也不要用临时短接来试探未知端子的功能。

EC、PWM和0–10V，描述的不是同一件事

EC指电子换向，是电机驱动方式；PWM和0–10V则是可能使用的外部调速接口。看到“EC风机”标签，不能进一步认定它同时接受所有信号，更不能认定不同系列共用引脚定义。理解电子换向与控制电路的关系，可参考EC风机技术基础；具体接法仍以随准确型号提供的文件为准。

0–10V模拟指令通过规定的电压范围传递控制要求；PWM用脉冲信号表达指令，核对时不仅看占空比，还要看电平、频率和有效逻辑。两种接口的名称都不是风机供电规格。把控制信号和主供电混为一谈，是读接线图时首先要排除的错误。

接线前，先整理一份接口核对表

让风机和控制器两边的资料同时到位。只有风机照片或一段“支持PWM”的描述，仍不足以确认两者能直接连接。以下表格适合随电气图一起交给设计、采购和调试人员。

核对项目	需要取得的资料	要解决的问题
型号与版本	完整型号、后缀、铭牌、对应接线页版本	图纸是否就是这台风机的配置
主供电	允许电源规格、保护及隔离要求	主供电与驱动输入是否匹配
调速输入	模拟量或PWM接口、电气范围、端子定义	控制器输出能否被风机正确识别
信号参考	参考端、隔离关系、屏蔽与接地说明	指令是否有规定的参考路径
反馈输出	FG/Tacho或报警输出的类型和读取要求	控制器输入是否适合接收这个输出
异常响应	指令丢失、上电及故障复位行为	设备在这些状态下应怎样运行

供电端与控制端，分开看也分开核对

先在图纸上划清主供电、调速输入和反馈输出。电缆从同一个位置引出，不代表里面的导线属于同一电气回路；外观相似、线数相同，也不是可以照接的依据。线色只能用于核对该型号文件已经给出的定义，不能反过来替文件定义功能。

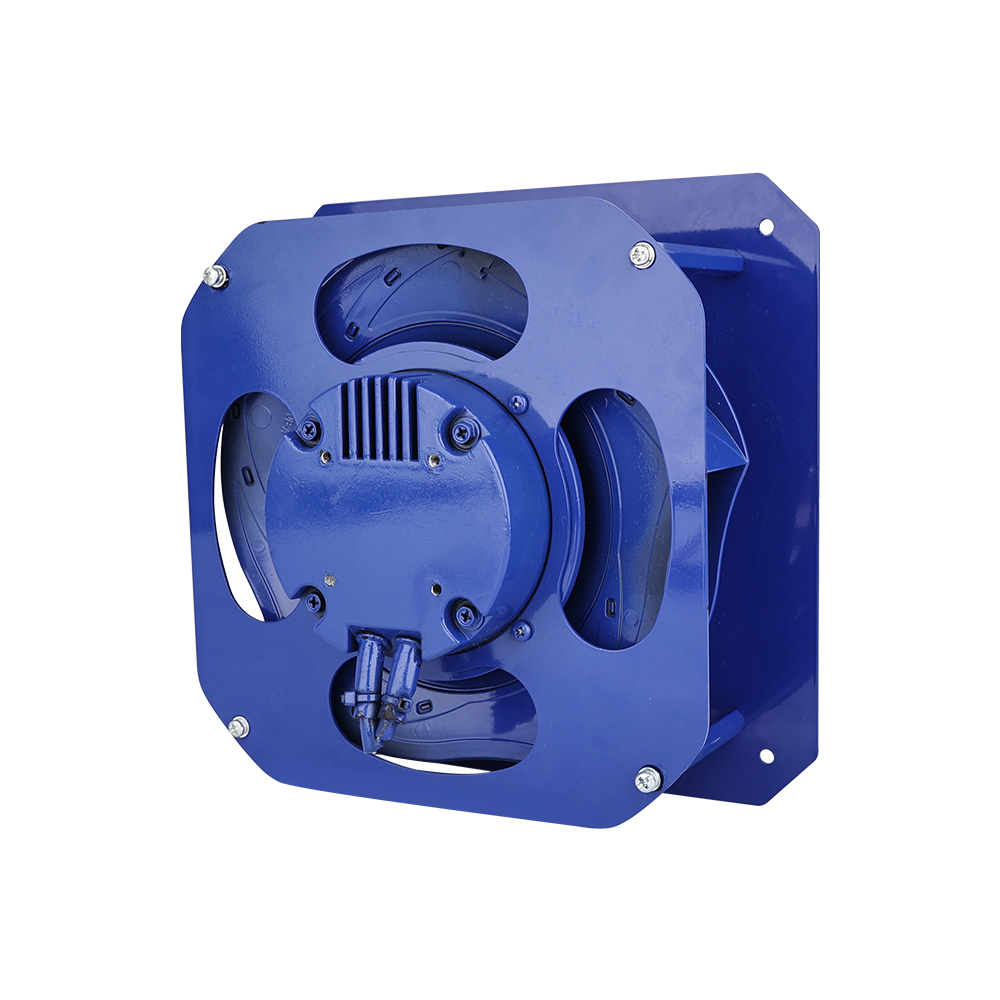

图示为朗伟风机的电机侧外观，可见电机壳体和电缆引出位置。它不是端子图，也不证明线色、信号类型或任何通用接法。

保护接地、信号参考端和屏蔽层也应分别查阅。不要因为文件里都出现了“地”字，就把它们当成可以随意互接的同一个点。具体连接与隔离要求要在风机和控制器的文件中同时确认。

0–10V调速：先找到指令端和参考端

检查模拟量接口时，把控制器输出、风机指令输入和规定的参考端作为一个完整通道看待。还要确认输入范围与转速响应的说明，而不是只确认端子上出现了“10V”字样。某个标为参考电源输出的端子，与接收速度指令的输入端，承担的是不同功能。

低端指令是否停机、是否仍维持最低转速，以及信号开路时怎样运行，必须逐型号核对。不能从“0–10V”这个名称推导出统一的启停规则。如果设备需要独立的使能或联锁，也要在系统图中明确，而不是把调速端当作所有控制功能的替代品。

PWM调速：占空比匹配还不够

核对PWM接口，要同时问清逻辑电平、允许频率、有效极性、占空比定义，以及是否需要上拉和由哪一侧提供。控制器能输出PWM，只能说明它有这种输出形式；是否适合具体风机，还需要把两边的电气条件逐项对照。

同样一个占空比读数，也不能脱离信号定义解释成统一转速。指令与实际转速之间的关系应查风机文件，再在规定条件下验证。如果文件没有给出所需频率或输入电平，就先补齐接口说明，不要套用另一台风机的数值。

FG/Tacho用于反馈，不能当成调速输入

FG或Tacho通常用于把转速信息送回控制器，信息流向与调速输入相反。识别了“反馈输出”后，下一步是核对输出形式、控制器输入要求，以及计算转速所需的每转脉冲定义。本文不提供通用脉冲数，因为它取决于准确型号与输出配置。

风机能够旋转，却没有正确的反馈读数，不能直接判定风机失效。应由合格人员按文件分别检查运行状态和反馈链路。尤其不要把模拟控制电压接到反馈输出端，也不要仅凭相同连接器外形判断端子可以互换。

调试记录要覆盖响应，也要覆盖异常状态

正式上电前，由合格人员完成规定的隔离和无电确认，再按型号图纸核对连接器方向、端子功能、连接关系及保护措施。涉及绝缘或其他电气检测时，应采用设备允许的测试方法，避免把不适用的测试方式施加到电子控制端。

完成安全检查后，按设备规定的调试程序记录指令变化、实际运行响应、反馈与报警。失信号行为也应在允许的试验条件下验证：实际结果是否与文件一致，是否符合整机的安全运行要求。不要把“风机转起来了”作为全部验收结论，也不要在运行中随意拔线模拟故障。

选型号时，把控制接口一起交给供应商

风量、静压和安装尺寸明确后，控制要求也要进入选型输入。如果还需要配套控制器，可从DC、EC速度控制器产品资料开始查找，再向供应商取得准确型号的接口说明。产品名称只是资料入口，不代表它与任何一台风机都能直接相连；控制器输出与风机输入仍需逐项匹配。

提交资料时，提供完整型号、铭牌、接线页、供电条件、控制器型号与输出说明，再写清希望实现的启停、调速、反馈和失信号响应。这样的信息，比一句“需要一台可调速风机”更容易让双方确认接口边界。
