一套完整的暖通空调系统通常由多个部件组成，包括压缩机、蒸发器、冷凝器、节流装置和空气输送设备。在这些部件中，冷凝机组承担着关键的散热功能。为实现高效换热，冷凝器需要依靠轴流冷却风机推动空气流过冷凝器盘管，把热量带走。为冷凝机组选配轴流冷却风机，远不只是让风量对上号。本指南系统介绍冷凝机组轴流冷却风机的选型方法，帮助您避开常见的选型误区。
冷凝机组为何采用轴流冷却风机？
气流路径直接
轴流冷却风机使气流平行于电机轴向流动，形成笔直的气流路径，从而把环境空气推过换热器表面。冷凝机组内部的气流通道通常简单直接，系统阻力相对较低，能够在紧凑的机组结构内实现高效的空气输送。
更高的风量能力
在制冷循环中，冷凝器盘管需要向环境释放制冷剂携带的热量，这一过程要求空气持续流过盘管才能有效散热。该工况所需的气流形式相对简单，但对风量要求较高。轴流冷却风机之所以被普遍采用，正是因为它能提供较大的风量。
紧凑的结构设计
室外冷凝机组的可用风机安装空间往往十分有限。轴流风机将电机与叶轮集成于一体，安装深度浅，恰好适合这类应用。这种紧凑结构不仅简化了设备集成，也帮助制造商实现更小、更轻的冷凝机组设计。
轴流冷却风机选型指南
第 1 步：计算所需风量
风量是冷凝机组冷却风机选型的起点，因为它直接影响换热性能。所需风量主要取决于冷凝器的设计和工作条件，包括排热量、冷凝器盘管的尺寸与结构、环境温度以及允许的空气温升。
在实际选型中，风机必须在真实安装条件下仍能提供足够风量。制冷循环过程中，冷凝器盘管把制冷剂的热量传递给周围空气，轴流冷却风机则负责提供足够风量穿过盘管、带走热量。风量不足会降低换热效率，进而影响整机性能。
第 2 步：确定系统静压
冷凝机组通常在较低的静压下运行，但系统阻力仍会影响实际风量。空气在流经冷凝器盘管、格栅、风机网罩以及机组周边结构时，都会产生压力损失。
这意味着自由空气（空载）条件下标称的风量，未必等于安装后实际可用的风量。选型时，工程师需要确认风机在预期系统阻力下仍能输出足够的风量。
第 3 步：确定风机直径
轴流冷却风机的直径与转速对风量输出影响显著。直径更大的风机通常能以更低的转速输送相同的风量。由于冷凝机组的空间限制往往较为严格，叶轮尺寸必须与可用的安装尺寸相互权衡。这一阶段，工程师通常要把安装空间与轴流风机尺寸对应起来确认。
第 4 步：核对 P-Q 曲线与工况点

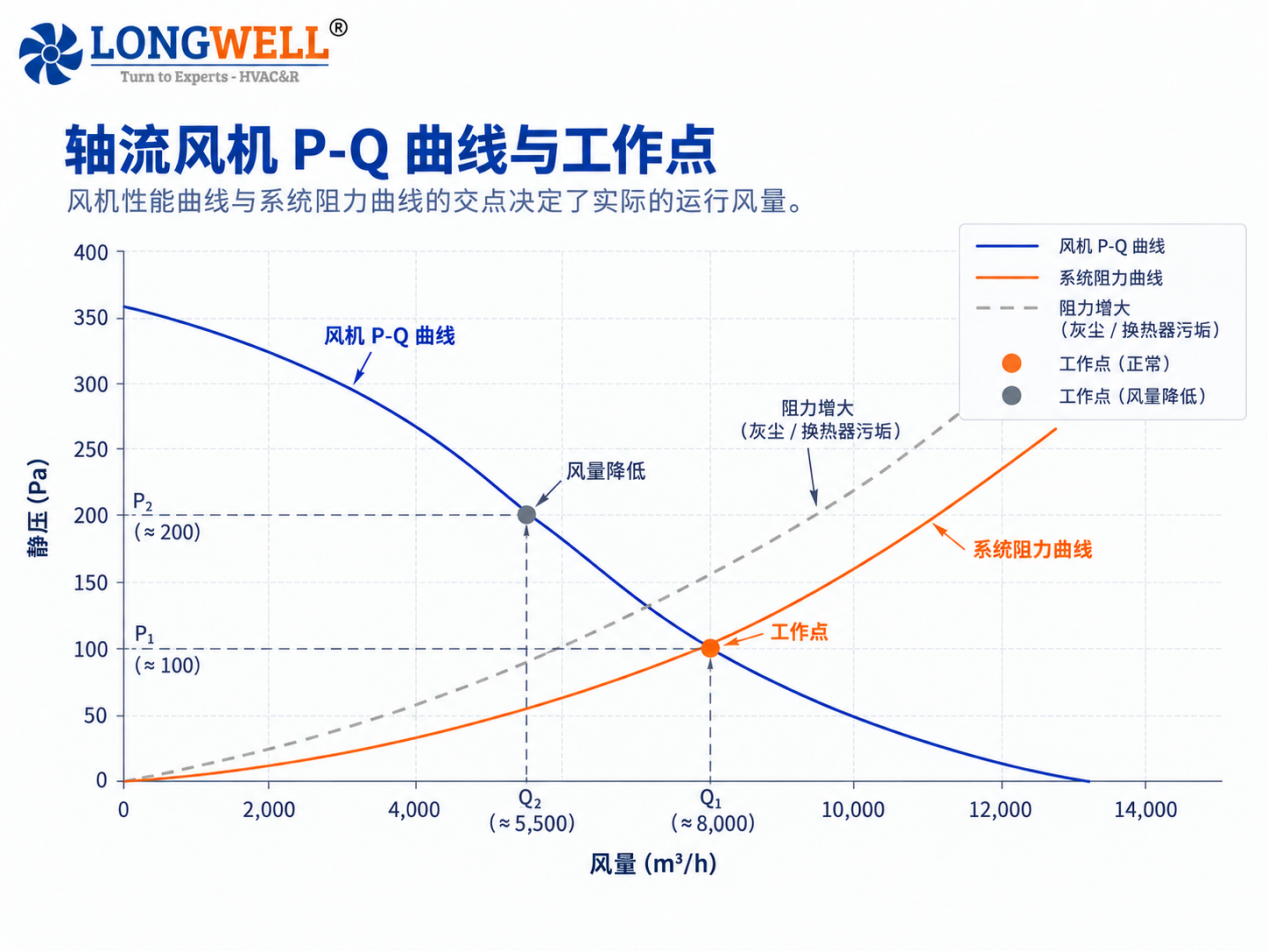

风机性能曲线反映的是它随系统压力变化的运行表现。一般来说，静压升高，风量随之下降。冷凝器本身也有自己的阻力曲线，两条曲线的交点即为实际工况点。相比只看单个风量数字，P-Q 曲线能更准确地评估风机在真实系统条件下的性能。工况点应当结合所需风量来计算；样本上的最大风量数据并不等于实际运行风量。此外，还应保留一定的风量余量。冷凝机组内部部件会随时间积灰，阻力上升，使工况点向风量更低的方向偏移。
第 5 步：确认电机与控制要求
风量性能确定之后，接下来要选择电机类型与控制方式。冷凝机组最常用的是 AC 或 EC 轴流风机。DC 轴流风机通常面向 12V、24V、48V 等低压系统设计，因此在标准商用暖通冷凝设备中并不多见。
对于风量需求相对稳定的应用，AC 轴流风机通常是实用且兼具成本优势的选择。当系统需要变速控制，或风量需要随工况变化时，EC 轴流风机更为合适。
第 6 步：环境与合规要求
室外运行会改变风机选型的关注重点。冷凝风机在整个使用寿命中可能经历剧烈的温度变化、潮湿、粉尘或腐蚀性空气，这些条件会同时影响电机与机械部件。
因此，风机规格不能只看风量和风压。叶片材质、轴承设计、电机防护以及 IP 防护等级都应与实际安装环境相匹配，对于需要在室外长期运行的机组尤其如此。
OEM 选型案例：用于冷凝机组的 450 mm 叶轮轴流风机
该 OEM 客户需要为现有冷凝机组总成匹配一款轴流风机方案，要求的自由空气风量为 7,000 m³/h，安装面板尺寸为 575 × 575 mm，最大安装深度 85 mm，工作温度范围为 −30°C 至 +60°C。
首先要确认的是，所选轴流风机能否为冷凝器散热提供足够风量。在综合评估风量需求与可选风机性能之后，最终选定了 LWAA4D450S 系列。下表为该机型规格书的一部分。
|
参数 |
|
|
型号 |
LWAA4D450S-5MKB-39-00 |
|
额定电压 |
380 VAC |
|
频率 |
50 Hz |
|
转速 |
1350 RPM |
|
输入功率 |
480 W |
|
噪声 |
68 dB(A) |
|
工作温度 |
-30°C 至 +60°C |
|
最大风量 |
7004 m³/h / 4120 CFM |
|
最大静压 |
~170 Pa（0 m³/h 时） |
|
工作温度 |
-30°C 至 +60°C |
|
防护等级 |
IP54 |
|
认证 |
CE, RoHS, Reach |
哪种轴流风机更适合您的冷凝机组？
AC轴流风机
对于运行工况稳定的冷凝器，AC 轴流风机通常已足够。电机直接接入交流电源，电气结构相对简单，也无需额外配置调速功能。AC 电机还能降低风机的初始成本，这也是定速 AC 外转子轴流风机在常规冷凝机组和改造项目中依然被广泛采用的原因之一。
EC轴流风机
部分室外冷凝机组所处的环境昼夜温差较大，轴流冷却风机在大部分运行时间内并不需要满速运转。EC 电机（也称 BLDC 电机）可以让转速随需求变化而调整。
EC 驱动将电机与电子控制器集成在一起。根据风机和控制器的不同，可通过 0–10 V 信号、RS485 或 Modbus 下发指令；冷凝机组的控制系统也可以与压力或温度传感器联动。
冷凝风机选型的常见误区
只看自由空气风量
自由空气风量适合用来横向比较风机，但不应作为最终的选型依据。它代表的是几乎无阻力条件下的风量，而轴流风机的实际工况并非如此，空气需要穿越盘管和周边结构。
忽略冷凝器盘管阻力
冷凝器盘管是气流系统中的组成部分之一，同样会带来压力损失。空气流经这些部件时，压力损失会不断累加。如果计算时把它们略去，实际工况点就会偏离原设计工况点。此外，靠近轴流冷却风机的一些障碍物也会产生额外损失，而这些损失并不总是计入常规的系统阻力中。
风机选型过大
适当的风量余量有助于应对系统积灰，但余量过大则会使风机偏离原定工况点，可能造成风量过剩或控制上的问题。
这里有一个重要的区别：风机尺寸大，并不等于选型选大了。在相同风量与风压下，大直径、低转速的风机实际上可能比小直径、高转速的风机更安静、更高效。
为冷凝机组选用朗伟轴流风机

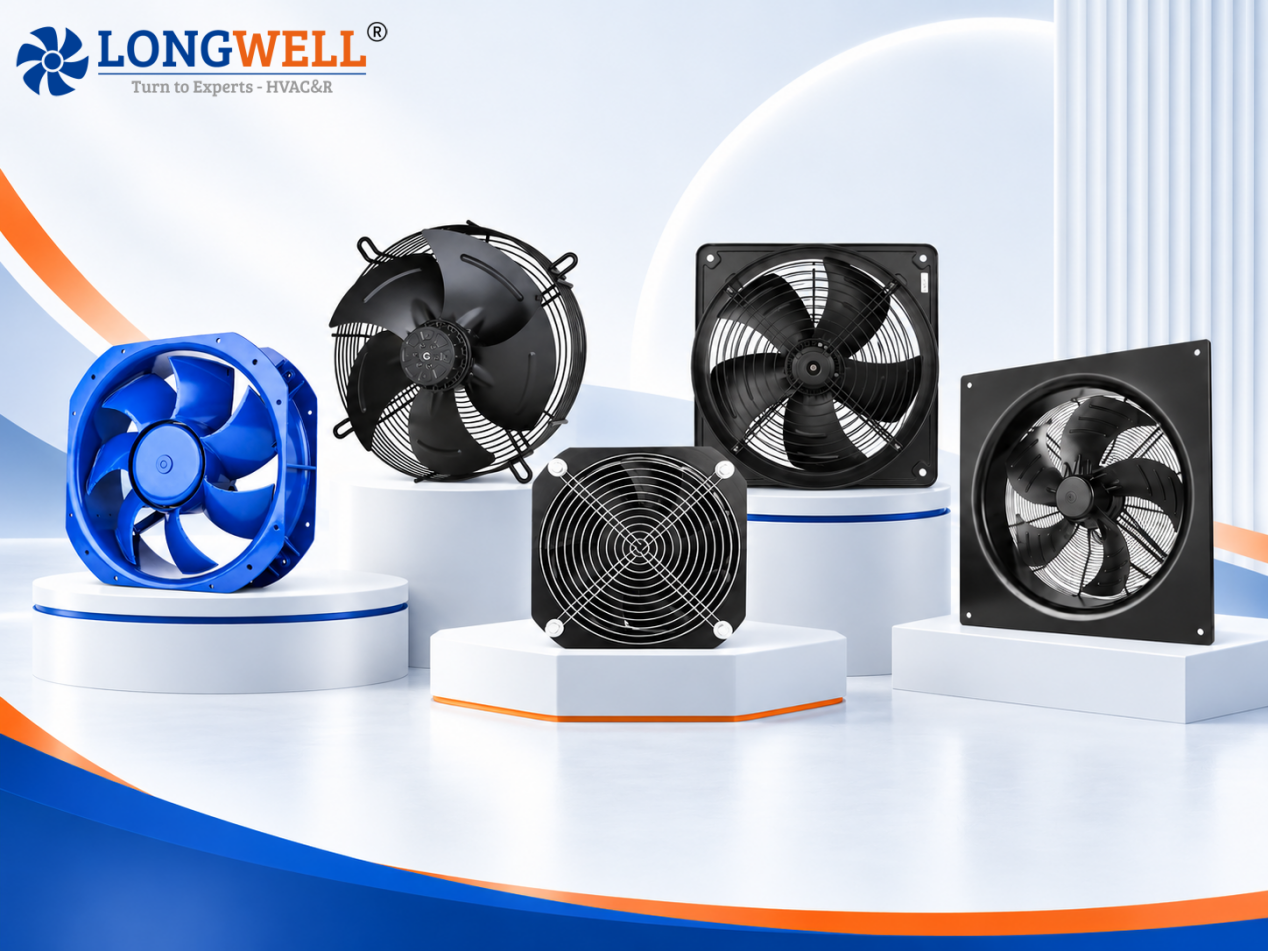

朗伟为商用暖通空调与冷凝设备提供轴流风机，涵盖 AC / DC / EC 多种方案，以适应不同的风量、控制与安装要求。选型时可依据冷凝机组所需的风量、静压、安装尺寸、电压、工作温度以及噪声限值进行匹配。
在 OEM 项目中，风机往往不能只靠标准目录中的型号来匹配。朗伟支持根据设备设计需要对风机结构、电机配置、防护等级和控制接口进行调整。在需要变速运行或系统控制的场合，也可选用 EC 轴流风机。
对于室外冷凝机组，除气动性能之外，还应同时确认工作温度、防潮能力、耐腐蚀性以及电机长期运行的可靠性。在最终风机规格转入量产之前，朗伟可提供样机评估与性能验证方面的支持。
常见问题
风机的转速多少合适？
尺寸较大的轴流风机通常能以更低的转速输送相同的风量，而尺寸较小的风机则可能需要更高的转速。转速是否合适，取决于风机与系统之间的匹配程度。
轴流风机比离心风机更安静吗？
风机的噪声水平取决于尺寸、转速、叶片设计以及安装方式。选型不当、转速偏高的轴流风机同样会产生明显噪声。因此，噪声表现并不由风机类型单独决定。
冷却风机的使用寿命有多长？
轴流冷却风机的使用寿命随轴承设计和所处环境条件而变化。在商用暖通空调设备中，轴承寿命往往是决定风机能否长期可靠运行的主要因素之一。
轴流风机有哪些局限？
轴流风机最主要的局限在于静压。随着系统阻力上升，轴流风机的风量会明显下降。当它在高转速或超出设计工况范围的条件下运行时，噪声也会变得突出。
