洁净室FFU的EC离心风机怎么选：定义、调试与验收

为半导体厂洁净室配置FFU时，EC离心风机常被放在选型表的核心位置。但“EC”“后倾式”“FFU用”都只是设备描述，不能直接回答一个项目是否满足送风、压力、控制、安装和洁净运行要求。真正可靠的做法，是先把系统任务写清楚，再把候选风机、整机装配、控制响应和现场结果逐层验证。

本文给出一条从定义、选型到调试验收的完整路径。它不预设任何风量、压力、洁净等级或接口，也不把产品页面、照片或视频当成项目证明。所有判据都应回到当前项目设计文件、FFU整机资料、候选型号文件和批准的调试方案。

先分清风机、FFU整机与洁净室系统三个边界

离心风机是FFU中的空气驱动部件之一；FFU还包含箱体、过滤部件、进风与出风结构、电气连接和控制组件；洁净室系统则继续叠加吊顶布置、回风路径、压差组织、监测点和运行策略。三者相互影响，却不能互相替代。

因此，某台风机被归入EC离心风机产品族，并不自动证明它适合某一FFU，更不证明装入整机后就能达到项目目标。需要先建立这三个边界，再决定每项资料由谁提供、在哪一层验证。想了解产品族与FFU主题的基础关系，可先阅读EC离心风机与FFU应用说明；其中的内容应作为背景导航，不能替代本项目的曲线、图纸和现场数据。

把“需要一台EC风机”改写成可核对的输入表

有效的询价或选型输入，不应只写风机类型。至少要说明FFU在系统中的任务、设计工况由哪份文件定义、过滤部件在什么状态下评估、允许的安装空间、进风和出风附近有哪些遮挡，以及电源、控制和反馈需要怎样与上位系统衔接。

同时列出必须由项目方确认的环境与运维条件，例如空气状态、设备启停方式、故障处置、检修可达性和更换边界。没有确认的项目输入应标成待定，而不是由供应商名称、相似图片或旧项目经验补齐。这样做看似多了一张表，却能避免后期把系统问题错误归到风机标签上。

选型先看工作点和边界，再看产品名称

候选风机应在适用于当前配置的资料中核对工作点、运行范围和测试条件。设计人员还需要把FFU箱体、过滤部件、格栅以及现场空气路径形成的阻力放回系统中考虑。只比较一个最大值，无法说明候选设备在实际系统边界中的表现。

机械核对同样重要：叶轮外形、旋向、安装面、进风间隙、出线位置和维护空间都应与整机图纸对应。可从朗伟离心风机系列查找候选产品族资料，但系列页不是精确型号推荐；最后仍要以候选型号的当前图纸、曲线和电气文件为准。

产品照片用于识别结构，不用于证明洁净室结果

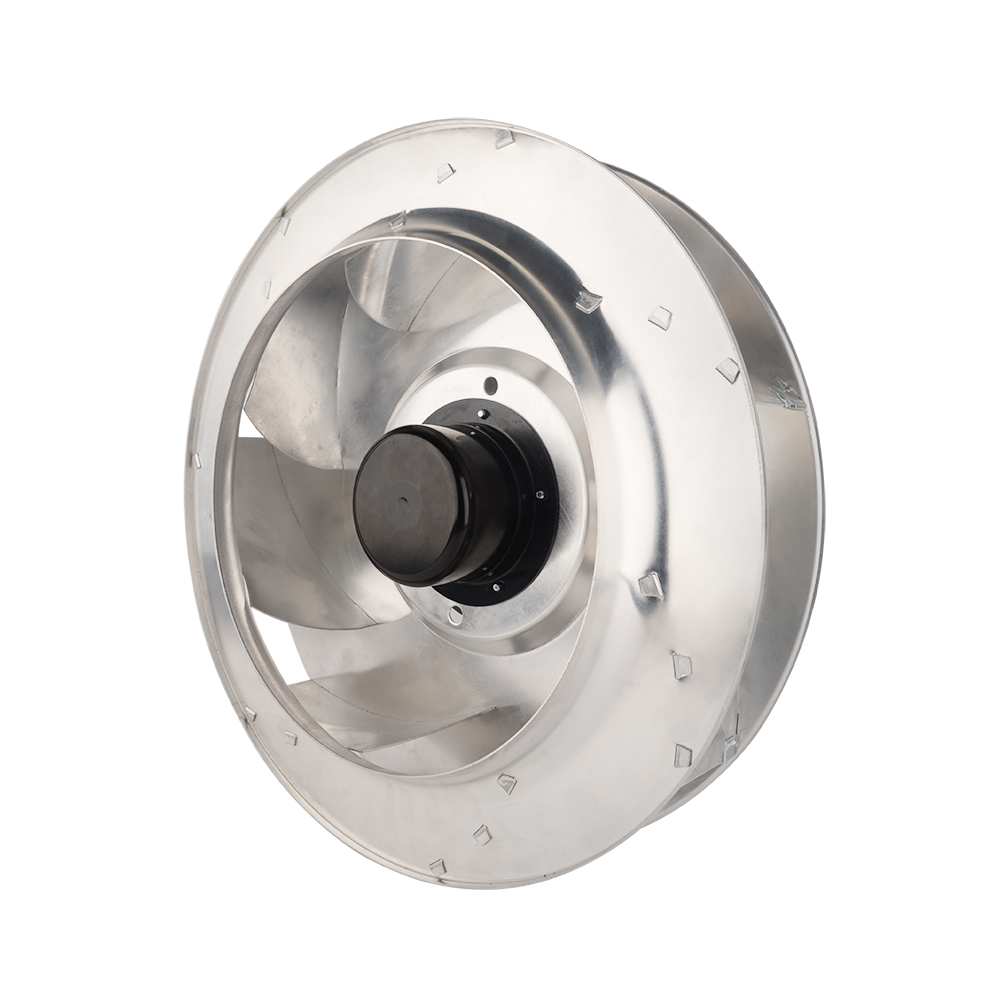

下图是一台后倾式EC离心风机的公司产品照片，可用于观察叶轮、电机与整体外形，并帮助团队讨论安装边界和检查位置。照片没有给出测量比例，也没有展示FFU箱体、过滤部件或洁净室现场，因此不能据此判断具体型号、项目适配、洁净等级、运行性能或控制能力。

现场或来料核对时，应把实物铭牌、图纸版本、安装方向和线缆去向逐项对应。外观相似的设备也可能具有不同的电气或控制定义；任何未确认的端子与功能，都应在上电和调试前通过适用文件澄清。

EC说明驱动架构，不代表控制接口天然一致

“EC”可以帮助团队理解风机采用电子换向驱动，但不能单凭这个标签推断控制信号、反馈字段、故障输出、通讯方式或地址规则。采购文件应把需要的控制动作和可观察状态分别写明，再与候选型号文件逐项对照。

调试前建立信号清单：每个指令从哪里发出、到达哪个对象、反馈由什么字段表示、单位和状态含义是什么。控制器显示了目标值，只能说明指令或设定值存在；是否真正到达风机、风机是否响应、反馈是否可信，需要独立核对。未经确认，不依据线色、插头外形或相似设备进行试接。

调试基线要固定过滤状态、空气路径和测点身份

第一次启动前，先记录FFU整机状态、过滤部件状态、相关风阀与门的状态、回风路径、投入运行的设备范围，以及压差和环境测点的位置。调试期间若这些边界改变，应作为新的工况记录，不能与原数据直接拼接。

测点名称也不能只写“压差”或“风量”。记录它位于哪里、覆盖哪个区域、使用什么单位、由什么仪表或系统采集，并保留时间戳和仪表状态。洁净室的系统结果来自设备、空气路径和控制共同作用，单个控制画面或瞬时读数不能替代完整基线。

用指令—响应—系统现象三条时间线完成调试

调试记录可以分为三条相互对应的时间线。第一条是指令：启停、目标值、模式和修改时间；第二条是设备响应：运行状态、实际反馈和故障信息；第三条是系统现象：FFU相关测点、房间压差组织以及其他项目约定的观察项。

每次只改变一个可辨识条件，并保留改变前后的边界。如果同时更换过滤部件、调整控制参数、改变空气路径又增减运行设备，即使结果变化，也难以判断原因。涉及上电、旋转部件、保护逻辑或受控环境的测试，应由具备相应资格的人员按批准方案执行，不通过带电拆接或旁路保护制造试验条件。

验收要把文件符合与现场结果分别签清

风机层面的验收，关注交付身份、文件版本、机械安装、电气连接和指令响应是否与约定一致；FFU整机层面还要核对箱体、过滤部件、密封、气流组织和整机控制；洁净室系统层面则按项目文件验证规定的环境与运行结果。某一层通过，不能自动替代另外两层。

验收对象	建议保留的证据	需要回答的问题
交付身份	型号标识、图纸与文件版本	到货设备是否与批准资料一致？
机械装配	安装方向、间隙、固定与维护边界	实物是否按整机图纸安装？
电气控制	接线、指令、反馈与故障记录	每个信号是否有明确来源和响应？
FFU整机	过滤状态、箱体与空气路径记录	整机测试是否对应约定配置？
洁净室系统	测点身份、工况、原始数据与时间轴	系统结果是否在项目判据下被验证？
偏差闭环	问题、处置、复测条件和责任边界	未通过项是否有可追溯结论？

表格只是一份记录骨架，不包含任何项目结果。实际验收值、稳定时间、采样方法和通过判据必须来自适用的项目文件与批准方案，不能从本文或产品类别名称中推导。

维护后的复验从“什么变了”开始

过滤部件更换、风机替换、控制程序调整、传感器移动或空气路径改变后，应先列出变化项，再判断需要复验哪些层级。若仅确认新风机会转，而没有重查信号、安装边界和系统结果，原验收结论可能已经失去对应条件。

交付档案应保留最终设备清单、适用图纸和曲线版本、控制点表、测点清单、调试时间线、偏差与复测记录。这样，后续团队能知道结论建立在哪个配置上，也能在变更后有针对性地复验，而不是从一张截图或一句“运行正常”重新猜测。

询盘前准备这些资料，选型讨论会更快

准备FFU整机图、系统任务与设计工况、过滤部件状态、安装空间、空气路径、电源与控制要求、需要的反馈和故障处理、当前测点清单，以及计划采用的调试与验收判据。若已有候选型号，也应附上当前版本的图纸和曲线。资料不完整时，可以明确列出待确认项；清楚的边界比一个未经验证的快速结论更有价值。
